9.

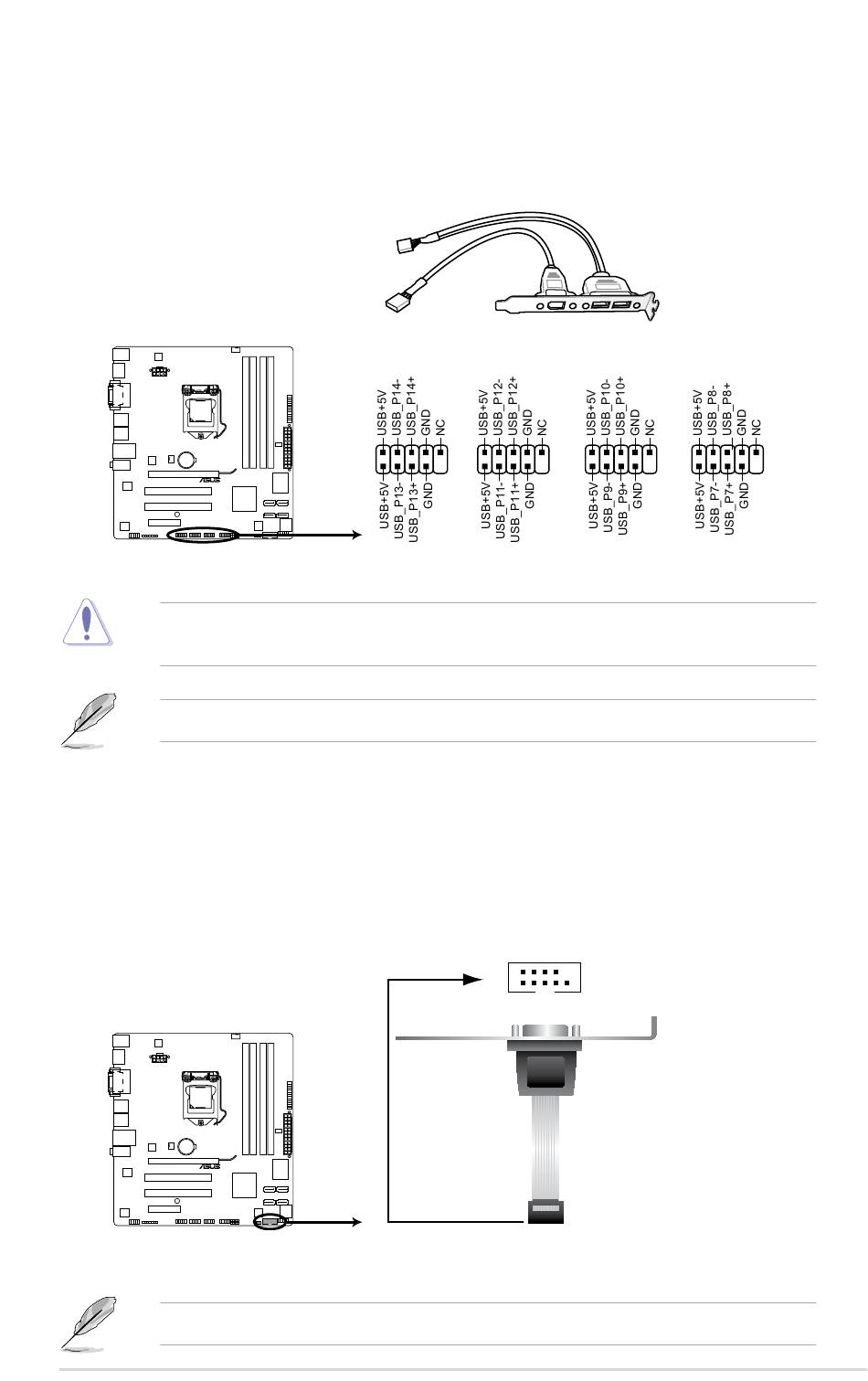

Connecteurs USB (10-1 pin USB78, USB910, USB1112, USB1314)
Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB
à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis.
Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter un débit
pouvant atteindre 480 Mbps.
P8Q67-M DO/USB3/TPM
P8Q67-M DO/USB3/TPM USB2.0 connectors
Connecteurs USB de la P8Q67-M DO/USB3/TPM
Ne connectez jamais un câble 1394 sur les connecteurs USB. Vous endommageriez la
carte mère !
Le module USB est vendu séparément.
10
Connecteur COM (10-1 pin COM1)
Ce connecteur est réservé à un port série (COM). Connectez le câble du module de
port série sur ce connecteur, puis installez le module sur un slot PCI libre de la carte
mère.
P8Q67-M DO/USB3/TPM
Connecteur COM de la P8Q67-M DO/USB3/TPM
P8Q67-M DO/USB3/TPM Serial port (COM1) connector
Le module COM est vendu séparément.
ASUS P8Q67-M DO/USB3/TPM
USB1314
USB1112
PIN 1
PIN 1
PIN 1
USB910
PIN 1
PIN 1
COM1
USB78
1-17
