Ne connectez jamais un câble USB au connecteur 1394a. Vous risqueriez
d'endommager la carte mère !
Vous pouvez connecter un câble FireWire/1394 à ce connecteur si votre
châssis supporte un port IEEE1394 en façade. Connectez d'abord le câble
1394 au ASUS Q-Connector (1394, rouge), puis installez le Q-Connector (1394)
au connecteur 1394 embarqué.
Le câble du module IEEE 1394a est à acheter séparément.
6.
Connecteurs de ventilation CPU, châssis, et alimentation
(4-pin CPU��A�, 3-pin CHA��A�1-2
4-pin CPU��A�, 3-pin CHA��A�1-2, 3-pin PWR�FAN) )
Les connecteurs ventilateurs supportent des ventilateurs de 350mA~2000mA
(24 W max.) ou un total de 1A~7A (84 W max.) à +12V. Connectez les câbles
des ventilateurs à ces connecteurs sur la carte mère, en vous assurant
que le fil noir de chaque câble corresponde à la broche de terre de chaque
connecteur.
N'oubliez pas de connecter les câbles des ventilateurs aux connecteurs de
ventilation de la carte mère. Une trop faible circulation d'air dans le système
pourrait endommager les composants de la carte mère. Ces connecteurs ne
sont pas des jumpers ! N'Y PLACEZ PAS de capuchons de jumpers !
®

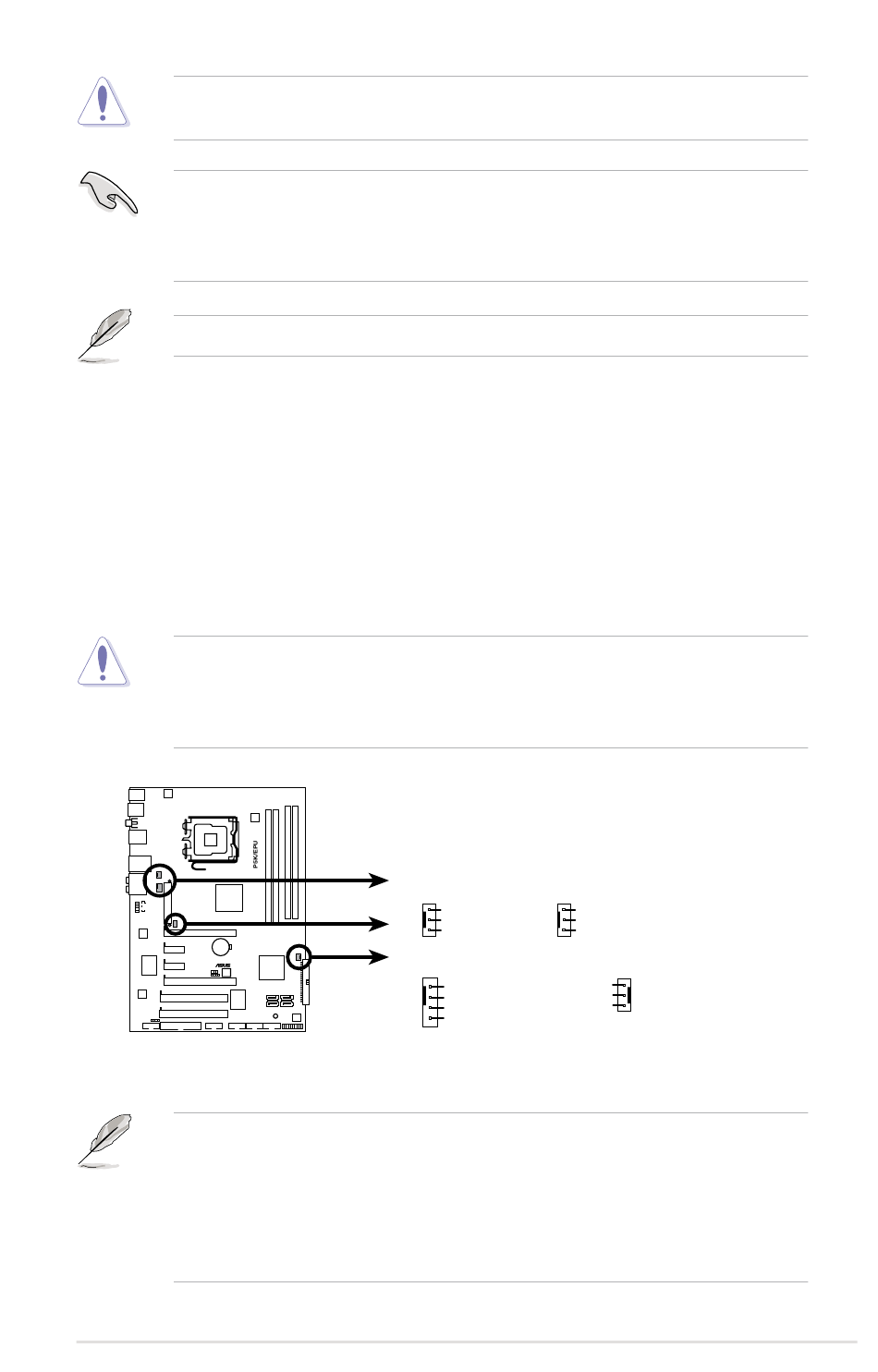

P5K/EPU Fan connectors
Connecteurs de ventilation
de la P5K/EPU
•
Seuls les connecteurs CPU_FAN et CHA_FAN 1-2 supportent la fonction
Seuls les connecteurs CPU_FAN et CHA_FAN 1-2 supportent la fonction
ASUS Q-FAN 2. .
•
Lors de l'installation de deux cartes graphiques, il est recommandé de
connnecter le câble de ventilation de l'arrière du châssis au connecteur
de la carte mère marqué CHA_FAN1 ou CHA_FAN2 pour un meilleur
environnement thermique.
ASUS P5K/EPU
PWR_FAN
CHA_FAN1
GND
+12V
Rotation
CPU_FAN
CHA_FAN2
GND
Rotation
CPU FAN PWR
CPU FAN IN
CPU FAN PWM
CPU_FAN et CHA_FAN 1-2 supportent la fonction
GND
+12V
Rotation
+12V
GND
supportent la fonction
2-29
