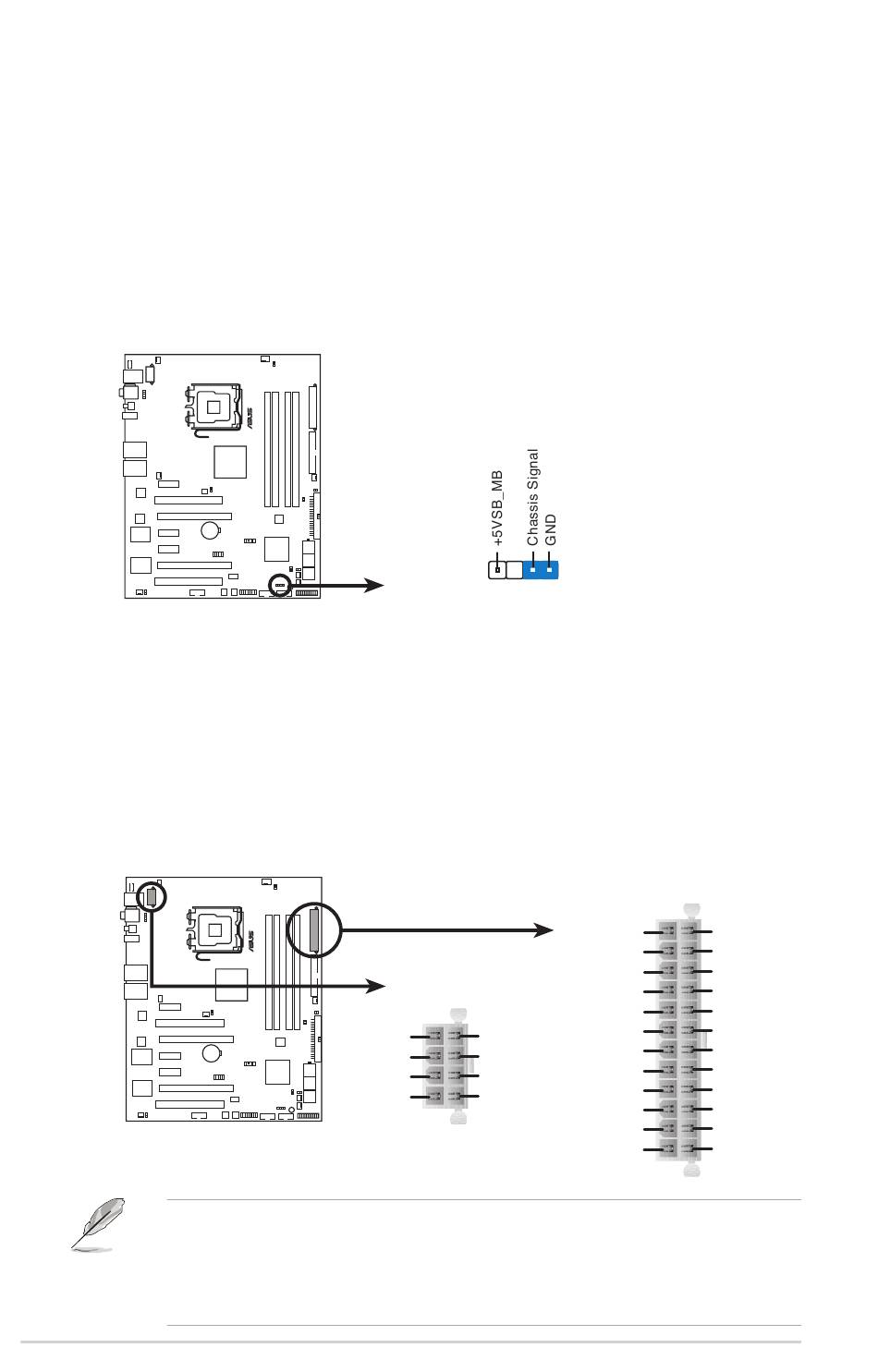

Connecteur chassis intrusion (4-1 pin CHASSIS)
Ce connecteur est dédié à un détecteur d'intrusion intégré au châssis.
Connectez le câble du détecteur d'intrusion ou du switch à ce connecteur.
Le détecteur enverra un signal de haute intensité à ce connecteur si un
composant du boîtier est enlevé ou déplacé. Le signal est ensuite généré
comme évènement d'intrusion châssis.
Par défaut, les broches nommées "Chassis Signal" et "Ground" sont
couvertes d'un capuchon à jumper. N'enlevez ces capuchons que si vous
voulez utiliser la fonction de détection des intrusions.
MAXIMUS FORMULA
Connecteur du détecteur d'intrusion châssis
MAXIMUS FORMULA(Special Edition)/
MAXIMUS FORMULA Chassis intrusion connector
de la MAXIMUS FORMULA (Special Edition)
MAXIMUS FORMULA
9.
Connecteurs d'alimentation ATX (24-pin EATXPWR, 8-pin EATX12V)
Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises
d'alimentation sont conçues pour n'être insérées que dans un seul sens dans
ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu'à ce que
la prise soit bien en place.
MAXIMUS FORMULA
Connecteur d'alimentation de la MAXIMUS
MAXIMUS FORMULA(Special Edition)/
MAXIMUS FORMULA ATX power connectors
FORMULA (Special Edition) MAXIMUS FORMULA
•
•
2-34
GND
GND
GND
GND
Assurez-vous de retirer les capuchons du connecteur ATX12V avant d'y
connecter un prise d'alimentation EPS +12V 8 broches.
Utilisez une prise d'alimentation 8-pin EPS +12V power plug for the
EATX12V pour le connecteur ATX12V.
CHASSIS
(Default)
EATX12V
+5V Standby
+12V DC
+12V DC
+12V DC
+12V DC
Chapitre 2: Informations sur le matériel
EATXPWR
+3 Volts
Ground
+12 Volts
+5 Volts
+12 Volts
+5 Volts
+5 Volts
Power OK
-5 Volts
Ground
Ground
+5 Volts
Ground
Ground
Ground
+5 Volts
PSON#
Ground
Ground
+3 Volts
-12 Volts
+3 Volts
+3 Volts
