Multitesteur KE3600 xDSL - Manuel d'utilisation
TDR Time Domain Reflectometer/
Réflectomètre dans le domaine
temporel (optionnel)
Le mode TDR fonctionne sur la méthode impulsion-écho. Une
impulsion de mesure est transmise par le câble. Lorsque
l'impulsion atteint la fin du câble, ou en cas de défaillance de
câble, une certaine partie de l'énergie d'impulsion est réfléchie
vers le compteur.
Il mesure le temps requis pour le retour de l'impulsion le long
du câble et montre les perturbations dans la réflexion. À partir
de ce temps, la distance est déterminée et affichée comme
courbe de réflexion. La courbe de réflexion indiquée affiche
tous les changements d'impédance le long du câble.
L'amplitude d'une réflexion est déterminée par la taille du
changement d'impédance.
Découvre des défaillances de câble telles que court-circuit,
circuits ouverts, points de raccordement, mauvaises
épissures, pénétration d'eau et autre dommage tel que coup
de foudre, câble écrasé, etc. qui changent l'impédance du
câble. La longueur maximum du câble pour tester les câbles
de télécommunication dans ce cas va jusqu'à 50 000 pieds, en
fonction de la jauge.
Méthode de mesure

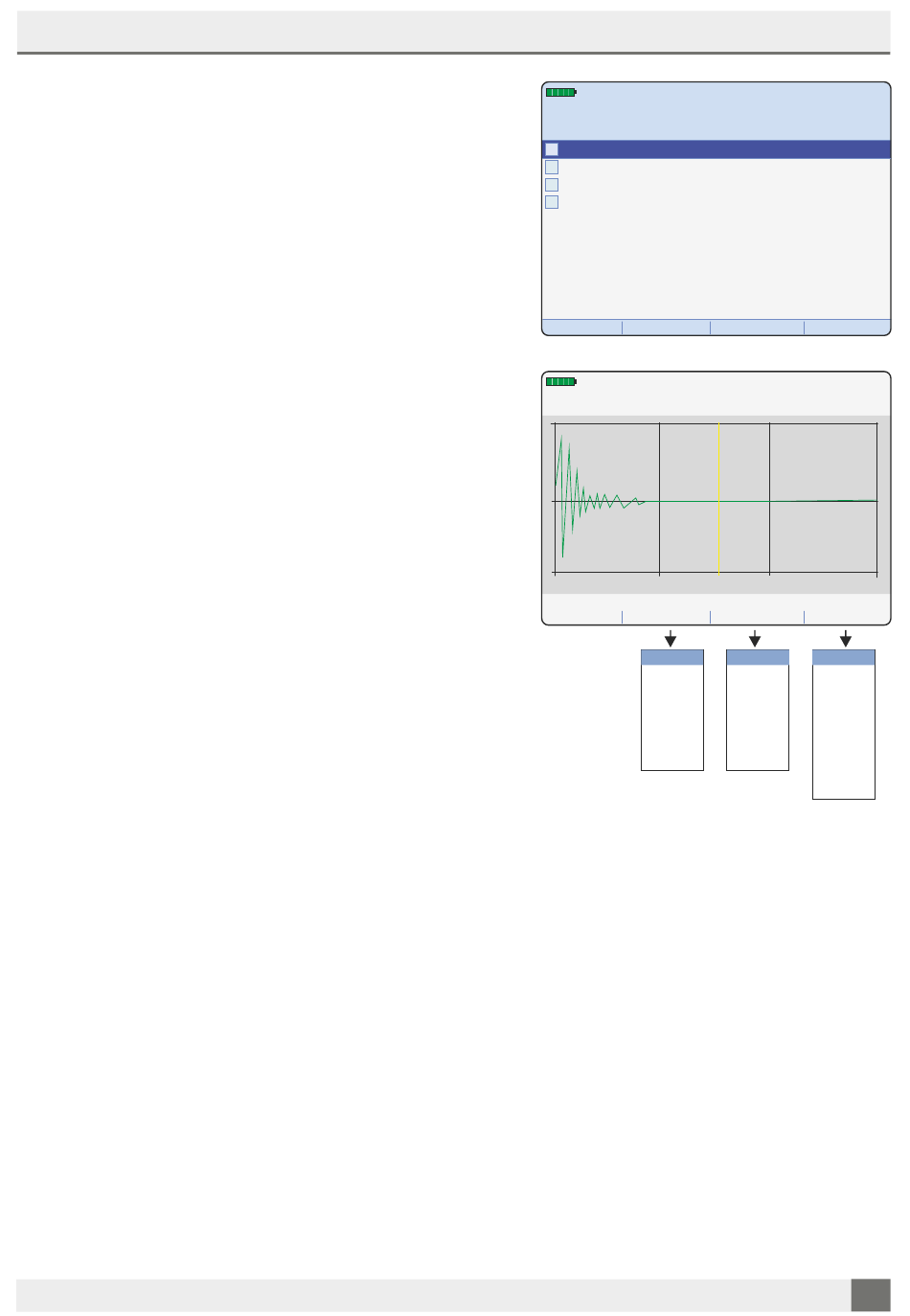

Sélectionnez le mode TDR et appuyez sur SEL. À l'écran
suivant, vous pouvez faire des paramètres et régler le port de
mesure. Appuyez sur la touche 1 du pavé numérique pour
commencer le processus de mesure. La distance à la
défaillance s'affiche à l'écran lorsque que le curseur est réglé
sur le commencement de l'impulsion réfléchie de
l'emplacement de la défaillance. Sous F2 Pulse (Impulsion), la
durée de l'impulsion de sonde est réglée en ns. Avec Gain sous
F3, l'énergie d'impulsions peut être accrue. Sous F4 Y-Zoom,
la courbe de réflexion illustrée peut être agrandie jusqu'à
10 fois.
Lors de la transmission sur L1 et de la mesure sur L2, les
circuits ouverts, défaillance de masse, etc. peuvent être
localisés avec précision (diaphonie).
KURTH ELECTRONIC Fernmeldetechnik
1
START ...
2
Cachez dead range
3
Envoyer sur le port
4
Longueur d'impulsion autom.
Aide
TDR
0,0 m
Aide
www.kurthelectronic.de
a/b: 0,0 V
Date / Heure du jour
TDR
a/b: 0,0 V
Date / Heure du jour
Y(ST)Y_4x2x06
48,3 m
96,7 m
12.5 ns
0 dB
Pulse
Amplifi.
12.5 ns
0 dB
25 ns
10 dB
50 ns
20 dB
100 ns
30 dB
250 ns
40 dB
500 ns
50 dB
1000 ns
56 dB
2500 ns
info@kurthelectronic.de
<Désactivé>
<1>
<Désactivé>
145 m
x 1
Y-Zoom
x 1
x 2
x 3
x 4
x 5
x 6
x 7
x 8
x 9
x 10
32
