Multitesteur KE3600 xDSL - Manuel d'utilisation
Qualification de ligne xDSL
Mesures pour préqualification physique de la paire en cuivre
pour convenir aux services xDSL.
Paramètres
Dans Settings (Paramètres), vous pouvez trouver des
ensembles prédéfinis de paramètres pour être qualifiés pour la
ligne DSL. ADSL 1, 2 et 2 + ou VDSL2 avec différentes plages
de fréquence pour les paramètres xDSL les plus courants sont
enregistrés. L'entrée manuelle permet également un jeu de
valeurs individuelles. La fréquence de départ et celle de fin sont
définies puis mises en mémoire. SEL sélectionne le paramètre
souhaité. Celui-ci est alors marqué par un crochet sur le bord
droit de l'écran et constitue la base des mesures suivantes pour
la qualification de ligne.
Aucun paramètre de service supérieur (fréquence) n'est
requis pour effectuer les mesures ! Les perturbations
dans la plage de haute fréquence n'ont aucune influence
sur la plage de basse fréquence.
Impédance
Dans ce mode, l'impédance de ligne peut être mesurée.
Par exemple, si l'impédance d'entrée d'un appareil ne
correspond pas à l'impédance de la ligne, il y aura des
réflexions, ce qui réduira la transmission de puissance et
provoquera un phénomène de résonnance, et pourra
éventuellement mener à une réponse de fréquence non
linéaire.
Méthode de mesure
Sélectionnez le mode Impédance et appuyez sur SEL. Min, la
valeur inférieure, et Max, la valeur supérieure du graphique,
sont prédéfinies.
Résultats des mesures
Les résultats des mesures sont disponibles graphiquement et
numériquement, et s'affichent simultanément. La fréquence
est indiquée en Hz et l'impédance en ohm.

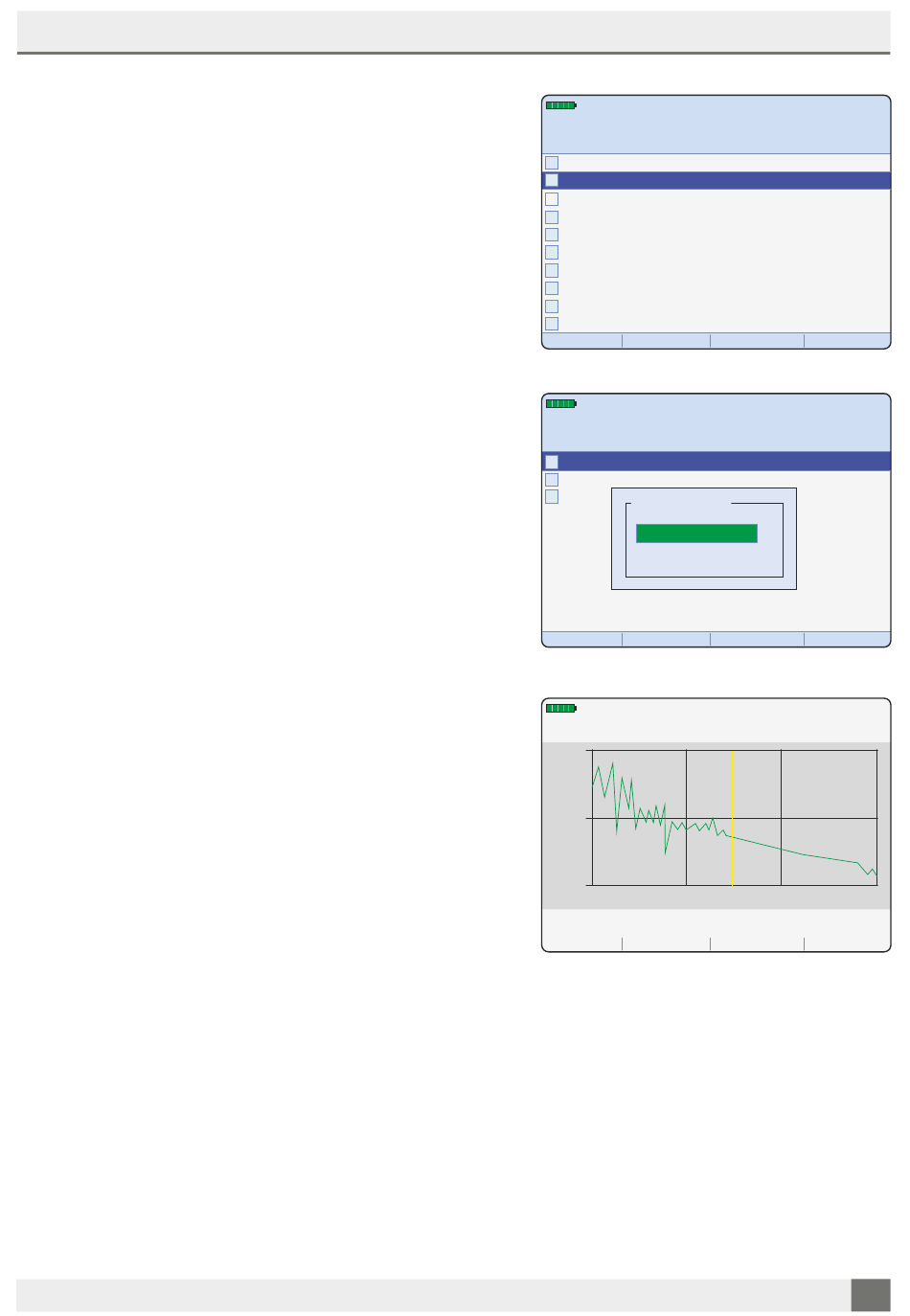

KURTH ELECTRONIC Fernmeldetechnik
