PROTECTION DU MUR ET DU PLAFOND

SECTIONS DES COURSES HORIZONTALES: Un dégagement minimal aux matériaux combustibles de 2 po est requis sur toutes les cour-
ses horizontales à l'exception des dégagements à l'intérieur de l'enceinte du foyer**. Utilisez espaceur coupe-feu W010-1797 (fourni).
SECTIONS DES COURSES VERTICALES: Un dégagement minimal aux matériaux combustibles de 1 po est requis sur toutes les courses
verticales à l'exception des dégagements à l'intérieur de l'enceinte du foyer** Utilisez espaceur coupe-feu W615-0075 (non fourni).
** Les sections horizontales et verticales nécessitent respectivement un dégagement de 5 po et de 9 po aux matériaux combustibles. Voir
la section « Dégagements minimaux de l'enceinte ».

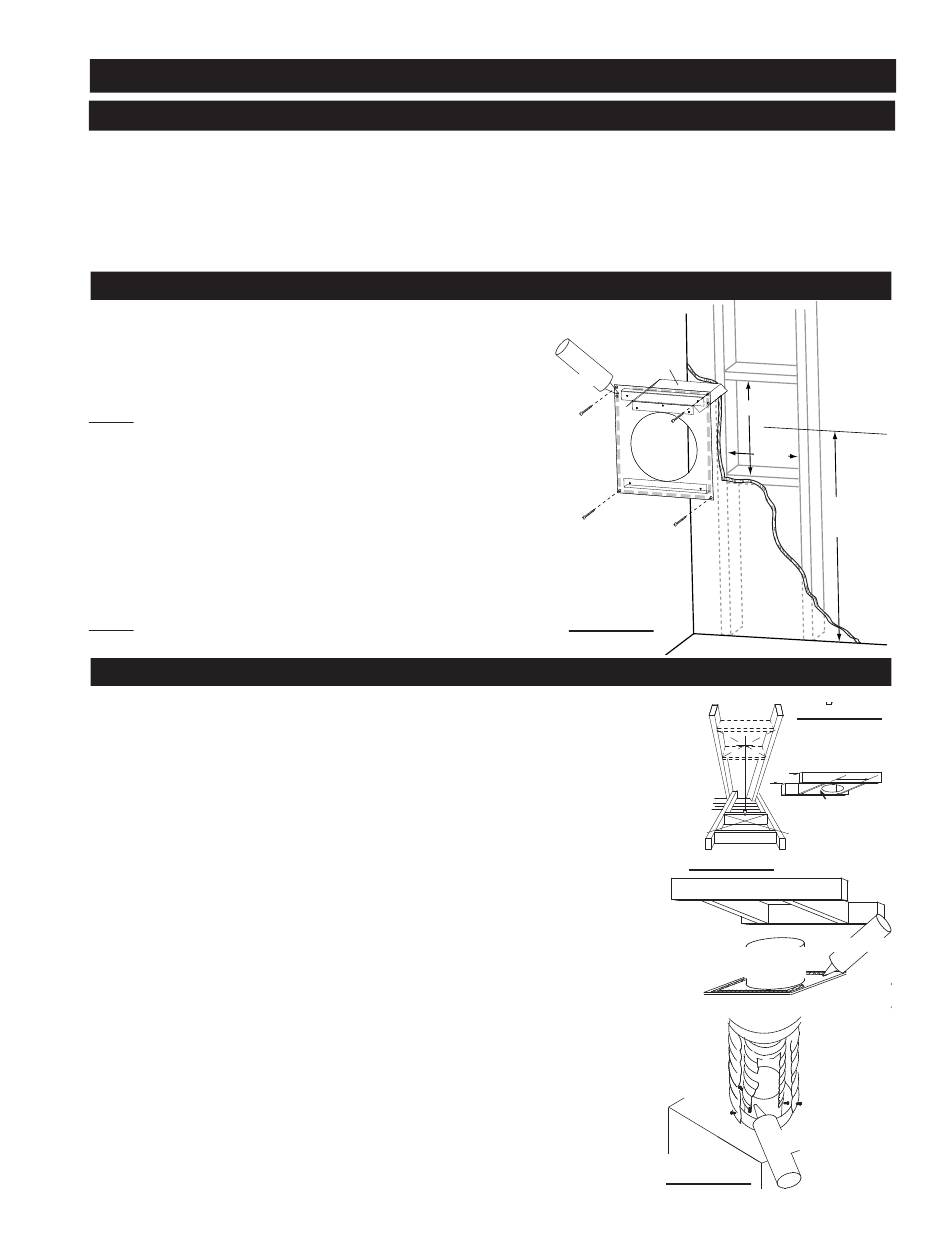

Cette configuration s'applique lorsque l'évent traverse un mur extérieur.
Une fois que vous aurez déterminé l'emplacement de laterminaison,
découpez et charpentez une ouverture de 14 7/8" par 14 7/8" dans le mur
extérieur afin d'accueillir l'espaceur coupe-feu. Placez l'assemblage dans
l'ouverture avant de procéder afin de vous assurer que les supports sur la
surface arrière entrent dans le cadre horizontal.
NOTE : Le protecteur du conduit d'évacuation doit recouvrir entièrement
l'espaceur coupe-feu lors de l'installation.
L'écran protecteur peut être taillé pour des murs combustibles qui ont moins
de 8 ½ po d'épaisseur, mais il doit se prolonger sur toute la profondeur du
mur combustible.
1. Appliquez un joint de calfeutrage (non fourni) tout autour de la bordure
1. Appliquez un joint de calfeutrage (non fourni) tout autour de la bordure
extérieure de la surface intérieure de l'espaceur coupe-feu ; fi xez en place
extérieure de la surface intérieure de l'espaceur coupe-feu ; fi xez en place
l'espaceur coupe-feu à l'aide de 4 vis W415-0026 (fournies dans le sac du
l'espaceur coupe-feu à l'aide de 4 vis W415-0026 (fournies dans le sac du
manuel).
manuel).
2. Une fois que le conduit d'évent est en place, appliquez le scellant à haute
2. Une fois que le conduit d'évent est en place, appliquez le scellant à haute
température W573-0002 (non fourni) entre le conduit d'évent et l'espaceur
température W573-0002 (non fourni) entre le conduit d'évent et l'espaceur
coupe-feu.
coupe-feu.
NOTE : NE REMPLISSEZ L'ESPACE ENTRE LE CONDUIT ET LA GAINE
DE L'ESPACEUR COUPE-FEU AVEC AUCUN TYPE DE MATÉRIAU
Cette configuration s'applique lorsque l'évacuation se fait à travers un toit. Des ensembles
d'installation pour les différentes pentes de toit sont disponibles chez votre détaillant Napoléon®.
Voir la section «Accessoires» pour commander l'ensemble spécifique dont vous avez besoin.
1. Une fois que vous aurez déterminé l'emplacement de la terminaison, découpez et charpentez des
ouvertures de 14 1/2 po x 14 1/2 po dans le plafond et le toit pour laisser le dégagement minimal de
2 po entre le conduit et tout matériau combustible.
Essayez de positionner l'évent à mi-chemin entre deux solives pour ne pas être obligé de les couper.
Utilisez du fil à plomb pour aligner le centre des ouvertures. Ne remplissez cet espace avec aucun
type de matériau.
Un protecteur de conduit d'évacuation empêchera tout matériau, tel que l'isolant, de remplir l'espace
vide de 1" autour de l'évent.
Fixez des entretoises entre les solives pour assurer un support additionnel.
2. Appliquez un joint de calfeutrage (non fourni) sur la charpente ou sur le protecteur de conduit
d'évacuation Wolf Steel ou l'équivalent (dans le cas d'un plafond fi ni) et fi xez le protecteur de
conduit d'évacuation de façon à recouvrir l'ouverture dans le plafond. Un espaceur coupe-feu doit
être fi xé à la base de chaque ouverture charpentée dans un toit ou un plafond par lequel traverse
le système d'évacuation. Appliquez un joint de calfeutrage tout autour et placez un espaceur
coupe-feu par-dessus le protecteur de conduit d'évacuation pour empêcher l'arrivée d'air froid
dans la pièce ou autour du foyer. Assurez-vous que l'espaceur coupe-feu et le protecteur de
conduit d'évacuation conservent le dégagement nécessaire aux matériaux combustibles. Une fois
que le conduit d'évacuation est en place, appliquez le scellant W573-0002 (non fourni)
conduit d'évacuation et l'espaceur coupe-feu.
3. Dans le grenier, faites glisser le collet de conduit d'évacuation vers le bas afi n de recouvrir
l'extrémité ouverte du protecteur de conduit d'évacuation et serrez. Ceci empêchera tout
matériau, tel que l'isolant, de remplir l'espace vide de 1 po autour de l'évent.

INSTALLATION/OSSATURE

INSTALLATION HORIZONTALE

INSTALLATION VERTICALE

le scellant W573-0002 (non fourni) entre le
PROTECTEUR
DU CONDUIT
D'
ÉVACUATION
CALFEUTRAGE
ESPACEUR
COUPE-FEU
FIGURE 13
FIGURE 15
VIS AUTO-
PERCEUSES
#8 X 1/2"
FIGURE 16
11
14 7/8"
14 7/8"
DÉTERMINEZ
LA BONNE
HAUTEUR
MATÉRIAU
DE FINITION
FIGURE 14
14
1
/
"
2
14
/
"
1
2
ESPACEUR
COUPE-FEU
FACE INFÉRIEURE
DES SOLIVES
CALFEUTRAGE
PROTECTEUR
DU CONDUIT
D'ÉVACUATION
CHEVAUCHEMENT
DE 2"
SCELLANT À HAUTE
TEMPÉRATURE
W415-0580 / 07.15.08
