Coupe-tirage
Cet appareil de chauffage dispose d'un coupe-tirage
intégré. Il ne doit pas être modifié, obstruée ou
bloqué de quelque façon que ce soit, et l'appareil
doit être installé de façon à ce que le coupe-tirage
soit dans la même pression atmosphérique que
l'admission d'air de combustion au niveau du brûleur.
L'appareil de chauffage doit être correctement
raccordé au système de ventilation. Cet appareil
est équipé d'un système d'arrêt de sécurité de la
ventilation.
AVERTISSEMENT : L'utilisation de cet appareil,
lorsqu'il n'est pas connecté à un système de
ventilation correctement installé et entretenu,
ou en cas de modification du système d'arrêt
de sécurité de la ventilation, peut causer un
empoisonnement au monoxyde de carbone
(CO) et s'avérer mortelle.
Haute altitude
Le modèle U38-13 est approuvé au Canada pour
une altitude comprise entre 0 pi et 4500 pi. (CAN/
CGA-2.17). Pour les installations au gaz naturel
au-dessus de 4500 pi, suivre la norme CSA B149.1
en vigueur.
Aux États-Unis, pour les installations au-delà de 2000
pi, se reporter à la norme ANSI Z223.1 Sc8-8.1.2a
annexe F, pour le redimensionnement de l'orifice.
Système d'évacuation
Cet appareil de chauffage est un appareil
ventilé et doit être raccordé à une cheminée/un
conduitconformément aux codes d'installation.
Remarque : La plaque de recouvrement
arrière du socle est requise
seulement en cas d'utilisation
de l'apport en air extérieur.
En cas d'utilisation de l'air de
combustion de la pièce, retirer
cette plaque située à l'arrière
du socle.
Pour des raisons de sécurité, cet appareil de chauf-
fage est équipé d'un interrupteur de sécurité conçu
pour détecter une mauvaise ventilation et couper
l'alimentation au gaz. Cet interrupteur à commande
thermique est situé à l'intérieur du coupe-tirage et
détectera une cheminée bloquée ou un refoulement
de fumée au niveau de la cheminée. Si l'interrupteur
éteint l'appareil, c'est le signe qu'il y a un problème
de tirage qui doit être identifié et corrigé dans les plus
brefs délais. L'interrupteur à commande thermique
ne doit jamais être contourné ni débranché pour
éviter toute situation dangereuse.
Exigences en matière de
ventilation
Une ventilation de 4 po de diamètre est requise.
Une ventilation de type B-Vent, de classe A ou
en maçonnerie avec une doublure homologuée
est acceptable. Pour des raisons esthétiques, une
évacuation extérieure de 6 po peut être utilisée
tant qu'une évacuation intérieure homologuée est
installée. Ne pas perforer le manchon interne de
l'évacuation de type B-Vent en serrant la vis.
Suivre toutes les exigences du fabricant en
matière d'évacuation. Si les conditions climatiques
sont rigoureuses, il est recommandé d'utiliser
l'évacuation isolante de type B-Vent, un châssis et
des doublures. Pour toute installation au-delà de
2000 pi, l'utilisation d'un conduit d'au moins 12 pi
de haut est recommandée.
Fixation murale du conduit
Installer la fixation murale du conduit à l'aide de la
vis fournie, comme illustré sur le schéma ci-dessous.
Vis
Support
de montage
de conduit
Trou de vis à l'arrière
sur le dessus du poêle

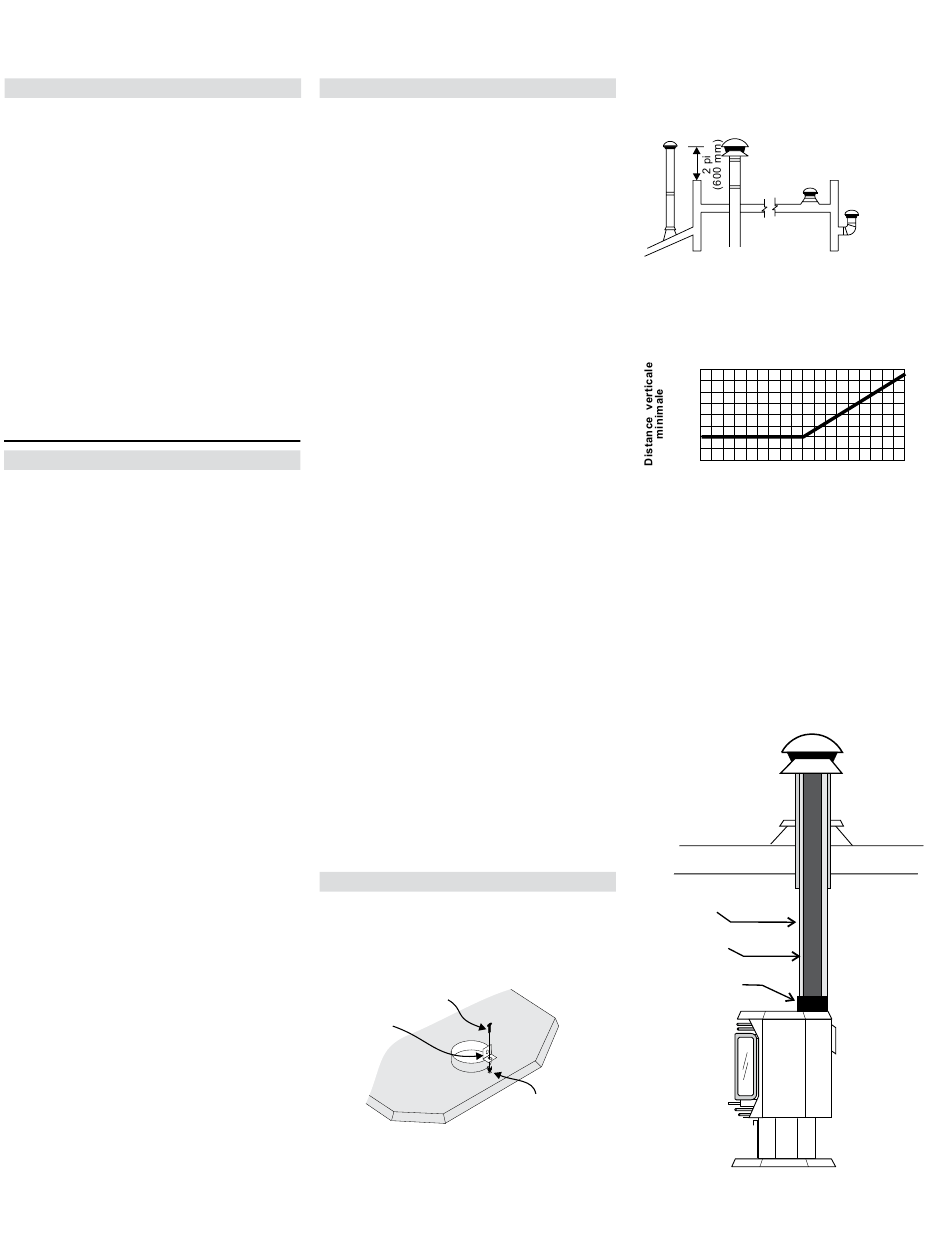

Poêle au gaz autoportant ULTIMATE U38-13 de Regency® |
consignes d'installation
Sorties de l'évacuation
É acuation
v
10 pieds (3
-
Place
à
au
moins 2 pieds (600 mm)
au-dessus du mur
À aire
f
Distance erticale
v
en pi m à partir du toit
( )
jusqu'à l o
8 (2.4)
du chapeau d'évacuation
7 (2.1)
6 (1.8)
5 (1.5)
4 (1.2)
3 (0.9)
2 (0.6)
1 (0.3)
0 (0.0)
2/12
4/12 6/12 8/12 10/12 12/12 14/12 16/12 18/12
Pente u oit
Installation dans un système de
cheminée au bois existant
1) Nettoyer le système de cheminée existant.
2) Faire passer une gaine flexible homologuée de
4 po ou une évacuaiton de type "B" dans la
cheminée existante.
Remarque : Consulter le fabricant
des systèmes de cheminée
pour les consignes détaillées
d'installation.
Cheminée existante
Gaine flexible de 4 po
Collet décoratif
de 6 po
à moins de
m
) du mur.
r le c
apuchon de pluie
À ne pas faire
m
inimale
' uverture
d t
9
