Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 4C
x 1
x 4
x 2
x 1
1

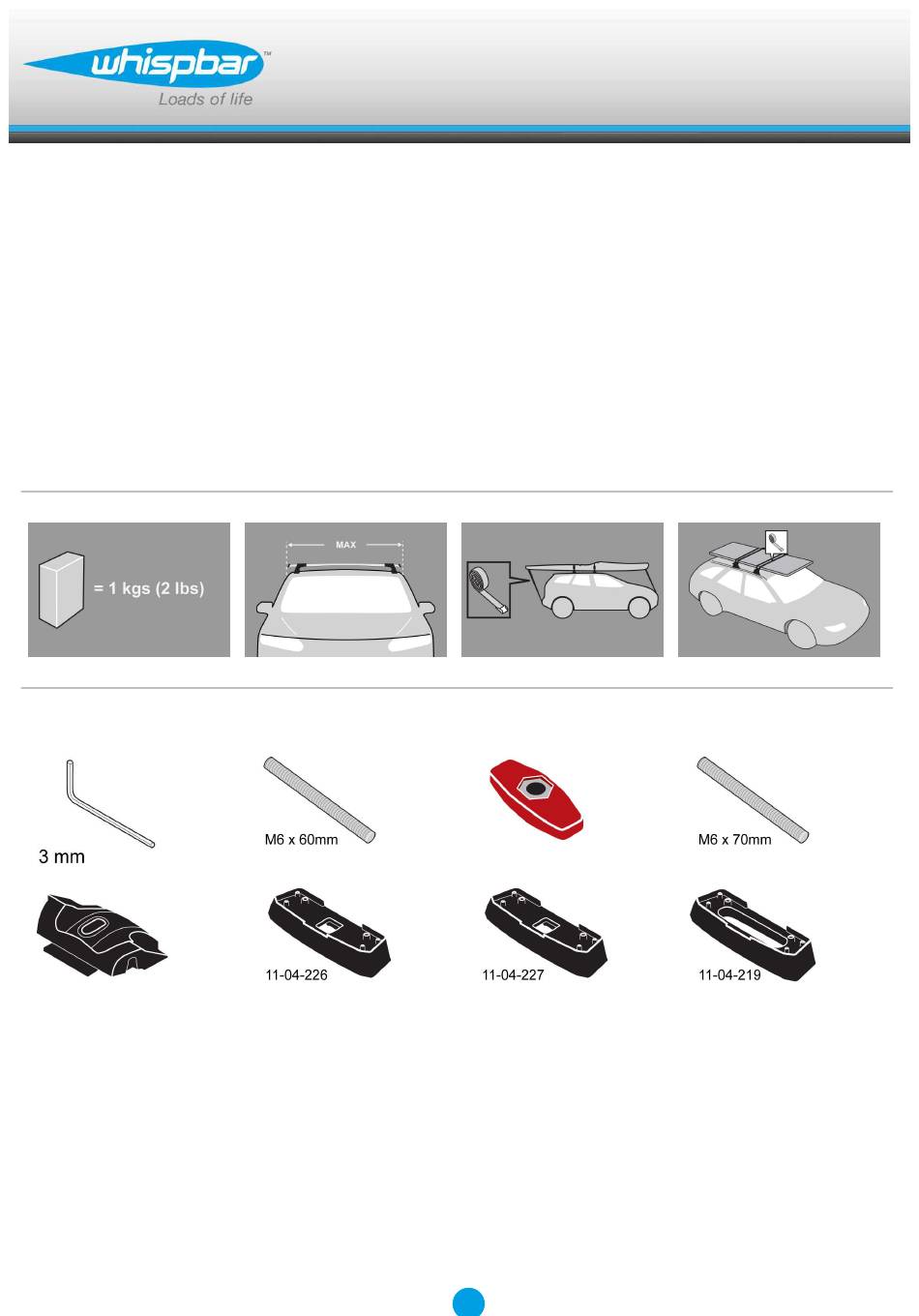

Fitting Kit
x 4
x 1
K385W
x 2
x 2

Publicité

loading

Sommaire des Matières pour Whispbar K385W

  • Page 1 K385W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
  • Page 2 Fitting Kit K385W MAX kgs (lbs) Volvo S40 , 4dr Sedan 95-04 75 kgs (165 lbs) 75 kgs (165 lbs) S40 , 4dr Sedan Mar 95-Jan 04 75 kgs (165 lbs) 75 kgs (165 lbs) S40 , 4dr Sedan Mar 95-Jun 04...
  • Page 3 Fitting Kit K385W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
  • Page 4 Fitting Kit K385W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Adjust crossbar in or out to suit vehicle.
  • Page 5 Fitting Kit K385W Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Page 6 Fitting Kit K385W Refer to the underside of the pad for the part number. Letters refer to the pad part numbers and position. Pad Part Number: A = 11-04-219 B = 11-04-226 C = 11-04-227 Fit rubber pads (supplied with fitting kit) to foot.
  • Page 7 Fitting Kit K385W Fitment Remove plastic plugs from fixed points in the roof with a flat-head screw driver. Select grubscrews and screw into the vehicle's fixed points. Note: Use longer (70mm (2 3/4")) grubscrew at the front and shorter (60mm (2 3/8")) at the rear fixed points.
  • Page 8 Fitting Kit K385W Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all legs. Check crossbar is securely attached to the vehicle.
  • Page 9 Fitting Kit K385W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
  • Page 10 Fitting Kit K385W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
  • Page 11 Fitting Kit K385W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
  • Page 12 Fitting Kit K385W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
  • Page 13 Fitting Kit K385W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
  • Page 14 Fitting Kit K385W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
  • Page 15 Fitting Kit K385W Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-219 B = 11-04-226 C = 11-04-227 Gummidichtung aus dem Montagekit auf das Fußteil stecken. Achten Sie darauf, dass die Pads in die...
  • Page 16 Fitting Kit K385W Befestigung Entfernen Sie mit einem Flachkopfschraubenzieher die Kunststoffstecker von den Fixierungspunkten am Dach. Vier Gewindestifte in das Mittelloch eindrehen. Hinweis: Verwenden Sie die längeren (70 mm) Gewindestifte an den vorderen und die kürzeren an den hinteren Fixierungspunkten.
  • Page 17 Fitting Kit K385W Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
  • Page 18 Fitting Kit K385W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
  • Page 19 Fitting Kit K385W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
  • Page 20 Fitting Kit K385W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
  • Page 21 Fitting Kit K385W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
  • Page 22 Fitting Kit K385W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
  • Page 23 Fitting Kit K385W Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
  • Page 24 Fitting Kit K385W La referencia de la almohadilla está en la parte de abajo de la misma. Las letras se refieren a la referencia de las almohadillas. Referencia de almohadilla: A = 11-04-219 B = 11-04-226 C = 11-04-227 Ajuste las almohadillas de goma a la base del pie de la barra (suministradas con el kit de fijación).
  • Page 25 Fitting Kit K385W Montaje Retire los tapones de plástico los puntos de fijación con un destornillador plano. Seleccione los tornillos y en enrósquelos en el los puntos de fijación del vehículo. Nota: Utilice el tornillo más largo (70mm (2 6/8")) en la delantera y el más corto (60mm (2 3/8")) en la trasera.
  • Page 26 Fitting Kit K385W Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba. Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todos los pies de barra. Asegúrese de que la barra esté fijada al vehículo de forma segura.
  • Page 27 Fitting Kit K385W ATENCIÓN: Verifique regularmente si los tornillos están apretados.
  • Page 28 Fitting Kit K385W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Page 29 Fitting Kit K385W Transportar carga en el techo del vehículo cambia el comportamiento del mismo. Especial atención al efecto de viento cruzado, cambios de dirección y situaciones de frenado. Evite las aceleraciones y desaceleraciones rápidas. Conduzca con precaución. Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan...
  • Page 30 Fitting Kit K385W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
  • Page 31 Fitting Kit K385W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Page 32 Fitting Kit K385W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
  • Page 33 Fitting Kit K385W Consulter le dessous du coussin pour connaître le numéro de pièce. Les lettres font référence aux numéros de pièces des coussins et à leur position. Numéro de pièce du coussin : A = 11-04-219 B = 11-04-226...
  • Page 34 Fitting Kit K385W Montage Retirer les bouchons en plastique des points fixes dans le toit avec un tournevis à tête plate. Sélectionner vis sans tête et les visser dans l'orifice central. Remarque : Utiliser une vis sans tête plus longue (70mm (2 6/8")) à l'avant et une plus courte (60mm (2 3/8")) aux points fixes...
  • Page 35 Fitting Kit K385W Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour tous les pieds.
  • Page 36 Fitting Kit K385W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Page 37 Fitting Kit K385W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Page 38 Fitting Kit K385W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
  • Page 39 Fitting Kit K385W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
  • Page 40 Fitting Kit K385W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til.
  • Page 41 Fitting Kit K385W Trekk til justeringskruen med et moment på 5Nm / 3.7 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
  • Page 42 Fitting Kit K385W Se undersiden av gummifoten for korrekt delenummer. Bokstavene referer til delenummer på fot og posisjon. Delenummer gummifot: A = 11-04-219 B = 11-04-226 C = 11-04-227 Monter gummiføttene (kommer med monteringssettet) til foten. Gummiføttene kan variere i utførelse i forhold til bildet.
  • Page 43 Fitting Kit K385W Montering Ta av plastpluggene fra festepunktene i taket med en flathodet skrutrekker. Velg settskruen og skru den inn i permanentfeste. Merk: Bruk lengre (70 mm) settskruer foran og kortere (60 mm) på festepunktene bak. Plasser foten til stangen over...
  • Page 44 Fitting Kit K385W Skru til den røde delen. Enden med mutteren skal være opp. Forsikre deg om at den røde delen er i posisjonen som vist på bildet når den skues til. Repeter for alle føtter. Forsikre om at takstativet er sikkert festte til bilen.
  • Page 45 Fitting Kit K385W Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
  • Page 46 Fitting Kit K385W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
  • Page 47 Fitting Kit K385W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...
  • Page 48 Fitting Kit K385W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
  • Page 49 Fitting Kit K385W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
  • Page 50 Fitting Kit K385W Aperte parafuso de ajuste a 5Nm / 3.7 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
  • Page 51 Fitting Kit K385W A referência da almofada está na parte debaixo da mesma. As letras dizem respeito à referência das almofadas e sua posição. Referência da almofada do pé da barra: A = 11-04-219 B = 11-04-226 C = 11-04-227 Ajuste as almofadas de borracha à...
  • Page 52 Fitting Kit K385W Montagem Remova os tampões de plástico dos pontos de fixação com uma chave de fendas. Seleccione os parafusos fornecidos e enrosque no pontos de fixação do veículo. Nota: Utilize parafuso maior (70mm) à frente e o mais pequeno (60mm) para os pontos de fixação traseiros.
  • Page 53 Fitting Kit K385W Aperte a rosca plástica vermelha. O lado com a porca visivel deve estar virado para cima. Certifique-se que a rosca plástica de cor vermelha está na posição demonstrada quando totalmente apertada. Repita operação para todos os pés das barras.
  • Page 54 Fitting Kit K385W ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
  • Page 55 Fitting Kit K385W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
  • Page 56 Fitting Kit K385W Transportar carga no tejadilho do veículo pode alterar o comportamento do mesmo. Tenha especial atenção para o efeito dos ventos laterais, mudanças de direcção e situações de travagem. Evite acelerações e desacelerações rápidas. Conduza com precaução. Note que a altura total do veículo aumenta quando são transportadas cargas verticais.
  • Page 57 Fitting Kit K385W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают...
  • Page 58 Fitting Kit K385W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на...
  • Page 59 Fitting Kit K385W Затяните регулировочный винт до 5Nm / 3.7 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок...
  • Page 60 Fitting Kit K385W Номер детали находится на нижней поверхности резиновой подкладки Буквами обозначены номера деталей Номер Резиновой Подкладки: A = 11-04-219 B = 11-04-226 C = 11-04-227 Установите резиновые подкладки (предоставленные с установочном наборе ) на ножки упоров багажника. Внешний вид подкладок может...
  • Page 61 Fitting Kit K385W Установка Удалите пластиковые заглушки из штатных отверстий в крыше кузова при помощи плоской отвертки. Закрутите крепёжный винт в центральную резьбу каждого установочного места. Примечание: используйте более длинные резьбовые штифры (70 мм) для штатных отверстий в передней части...
  • Page 62 Fitting Kit K385W Плотно закрутите красную пластиковую регулировочную ручку. Деталь крепится гайкой наружу. Когда красная ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех упорах. Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и...
  • Page 63 Fitting Kit K385W ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
  • Page 64 Fitting Kit K385W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
  • Page 65 Fitting Kit K385W Багажник с нагрузкой может повлиять на характеристики вашего автомобиля. Старайтесь вести ваш автомобиль аккуратно, не превышая скорость и избегая резких разгонов, торможений и поворотов. Помните что багажник с грузом влияет на высоту вашего автомобиля. Всё оборудование с установленными на...
  • Page 66 Fitting Kit K385W S40, 4dr Sedan 95-04 (EU) -360mm 440mm 820mm 790mm -14 -3/16ths" 17 5/16ths" 32 5/16ths" 31 1/8ths" S40, 4dr Sedan Mar 95-Jan 04 (AU) -360mm 440mm 820mm 790mm -14 -3/16ths" 17 5/16ths" 32 5/16ths" 31 1/8ths" S40, 4dr Sedan Mar 95-Jun 04 (NZ)
