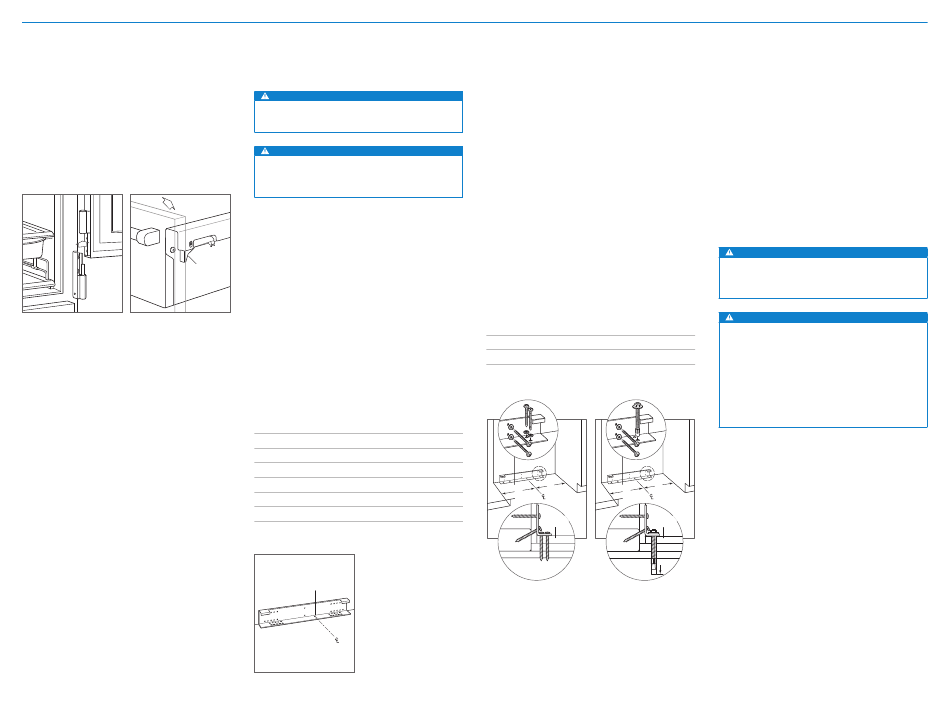

Sub-Zero PRO Serie Guide D'installation page 35

Installatie
Voorbereiding
Deuren en lades kunnen worden verwijderd voor een
gemakkelijke installatie. Verwijderen van deur en lade is
niet vereist. Raadpleeg de onderstaande afbeelding om een
deur te verwijderen. Om een lade te verwijderen, trekt u de
lade volledig uit. Oefen voorwaartse druk uit op de voork-
ant van de ladegeleider en trek omhoog en terug aan de
ladegreep. Zie de afbeelding hieronder.
LADE DRAWER
GELEIDER
Deur verwijderen Lade verwijderen
Anti-kantelbeugel
WAARSCHUWING
Om te voorkomen dat het apparaat naar voren kan-
telt, moet de anti-kantelbeugel worden geplaatst.
WAARSCHUWING
Om gevaar als gevolg van instabiliteit van het appa-
raat te voorkomen, moet het volgens de instructies
worden bevestigd.
Plaats de anti-kantelbeugel met behulp van de gaatjes op
de middellijn in het midden van de opening. De beugel
moet vanaf de voorkant van de opening op 610 mm van
de achterkant van de beugel worden geplaatst. Voor een
vlakke installatie moet een diepte van 660 mm worden
aangehouden. Als de anti-kantelbeugel niet goed wordt
SLIDE
geplaatst kan hij niet goed worden vastgezet.
Gebruik alle anti-kanteltoebehoren volgens de instructies
voor houten of betonnen vloeren.
BELANGRIJK: Voor toepassingen op houten of betonnen
vloeren, als de #12 schroeven geen muurplank of muurp-
laat raken, gebruikt u de #8 schroeven en #12 ringen met
de muurankers.
BELANGRIJK: Bij sommige installaties moeten wegens de
ondervloer of de afgewerkte vloer de gebruikte schroeven
worden gebogen om de anti-kantelbeugel aan de achter-
wand vast te schroeven.
ANTI-KANTELMATERIAAL
1 Anti-kantelbeugel
12 nr 12 x 64 mm kruiskopschroeven
3 3/8"–16 x 95 mm wigankers
12 nr 12 vlakke sluitringen
3 nr 8-18 x 32 mm platkopschroeven
3 ®
Nylon Zip-it muurankers
RICHTGAATJES
OP MIDDELLIJN
Anti-kantelbeugel
TOEPASSING OP HOUTEN VLOER
Nadat u de anti-kantelbeugel in de opening heeft gevon-
den, boort u proefgaten van maximaal 5 mm diameter in
de muurplanken of wandplaat. Gebruik de nr 12 schroeven
en ringen om de beugels vast te maken. Controleer dat
de schroeven door het vloermateriaal heengaan en in de
muurplanken of wandplaat minimaal 19 mm binnendrin-
gen. Zie de grafiek en illustratie hieronder.
TOEPASSING OP BETONNEN VLOER
Nadat u de anti-kantelbeugel in de opening heeft gevon-
den, boort u proefgaten van maximaal 5 mm diameter
in de muurplanken of wandplaat. Boor gaten van 10 mm
diameter in het beton minimaal 38 mm diep. Gebruik de
nr 12 schroeven en ringen om de beugels aan de muur
te bevestigen en gebruik de wigankers van 3/8 inch om
de beugels aan de vloer te bevestigen. Controleer dat de
schroeven minimaal 19 mm in de muurplanken of wandp-
laat binnendringen. Zie de grafiek en illustratie hieronder.
PLAATSING ANTI-KANTELBEUGEL
914 mm model
1219 mm model
A A
A A
AFGEWERKTE AFGEWERKTE
VLOEREN VLOEREN
WANDPLAAT
WANDPLAAT
ONDERVLOER ONDERVLOER
38 mm
HOUTEN VLOER BETONNEN
min
VLOER
Houten vloer Betonnen vloer
INSTALLATIE BETONWIGANKER
1 Boor een gat van 10 mm diameter met een grotere
diepte dan de minimale verankering. Maak het gat
schoon of boor wat dieper om rekening te houden met
gruis.
Draai de ring en de moer op gelijke hoogte met het
2
eind van het anker om de draden te beschermen. Drijf
het anker door het te bevestigen materiaal totdat de
ring gelijk staat aan het oppervlak.
3 Breid het anker uit door de moer 3–5 draaien vast te
draaien voorbij de handvaste positie of naar 34 newton-
meters torsie.
WAARSCHUWING
Controleer dat er in het gebied waar de schroeven
kunnen doordringen geen elektrische draden of
buizen zijn.
VOORZICHTIG
A
Draag altijd een veiligheidsbril en andere bescher-
mende voorzieningen of kleding bij het installeren of
451 mm
werken met ankers.
603 mm
Ankers worden niet aanbevolen voor gebruik in
metselwerk van lichtgewicht materiaal zoals blokken
of baksteen, of voor gebruik in nieuw beton dat niet
voldoende tijd heeft gehad om uit te harden. Het
gebruik van kernboren wordt niet aanbevolen voor
het boren van gaten voor de ankers.
subzero.com | 5
