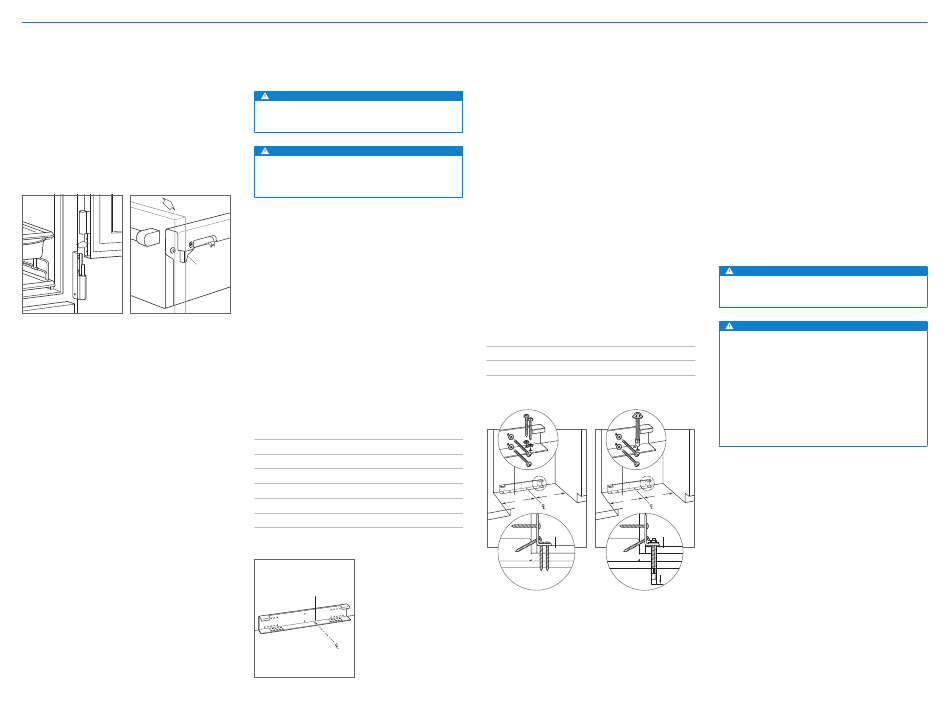

Sub-Zero PRO Serie Guide D'installation page 11

Instalación
Preparación
Las puertas y los cajones se pueden quitar para facilitar la
instalación. No se requiere retirar la puerta y el cajón. Para
quitar una puerta, observe la siguiente ilustración. Para
quitar un cajón, tire del cajón a la extensión completa.
Aplique presión hacia adelante al frente de la corredera
del cajón y tire hacia arriba y hacia atrás del asa del cajón.
Observe la siguiente ilustración.
DIAPOSITIVA
DRAWER
DEL CAJÓN
Retiro de la puerta Extracción de cajones
Soporte antivuelco
AVISO
Debe instalarse el soporte antivuelco para evitar que
la unidad se incline hacia adelante.
AVISO
Para evitar un peligro debido a la inestabilidad
del aparato, debe fijarse de acuerdo con las
instrucciones.
Utilice los orificios para fijación en la línea central para
colocar el soporte antivuelco en el centro de la cavidad. El
soporte debe colocarse a 610 mm desde la parte delantera
de la cavidad a la parte trasera del soporte. Esta profundi-
dad se incrementará hasta 660 mm si se trata de una insta-
lación empotrable. Si no coloca bien el soporte antivuelco,
SLIDE
es posible que no quede bien fijado. Utilice todas las piezas
del soporte antivuelco tal y como se indica en las instruc-
ciones para suelos de madera o de hormigón.
NOTA IMPORTANTE: para aplicaciones en suelos de
madera o de hormigón, en caso de que los tornillos del
n.º 12 no alcancen el montante o la placa de pared, utilice
tornillos del n.º 8 y arandelas del n.º 12 con los anclajes
para pared.
NOTA IMPORTANTE: en algunas instalaciones es posible
que, debido al tipo de suelo o acabado de este, sea nece-
sario colocar inclinados los tornillos utilizados para sujetar
los soportes antivuelco a la pared trasera.
PIEZAS ANTIVUELCO
1 Soporte antivuelco
12 Tornillos de cabeza plana del n.º 12 (64 mm)
3 Anclajes de expansión de 16 x 95 mm – 3/8"
12 Arandelas planas del n.º 12
3 Tornillos de cabeza ovalada del n° 8 (18 x 32 mm)
3 Anclajes para pared de nailon Zip-it
ORIFICIOS PARA FIJACIÓN
EN LA LÍNEA CENTRAL
Soporte antivuelco
APLICACIÓN EN SUELO DE MADERA
Tras colocar correctamente el soporte antivuelco en la
cavidad, perfore orificios guía de 5 mm de diámetro como
máximo en los montantes de pared o en la placa de pared.
Utilice arandelas y tornillos del n.º 12 para fijar el soporte.
Compruebe que los tornillos penetren en el material del
suelo y en los montantes de pared o en las placas un
mínimo de 19 mm. Consulte la tabla e ilustración siguientes.
APLICACIÓN EN SUELO DE HORMIGÓN
Tras colocar correctamente el soporte antivuelco en la
cavidad, perfore orificios guía de 5 mm de diámetro como
máximo en los montantes de pared o en la placa de pared.
Realice orificios de 10 mm de diámetro en el hormigón
con una profundidad mínima de 38 mm. Utilice arandelas y
tornillos del n.º 12 para fijar el soporte a la pared, y anclajes
de expansión de 3/8"
(9,5 mm)
Compruebe que los tornillos penetren en los montantes
de pared o en las placas un mínimo de 19 mm. Consulte la
tabla y la ilustración que se incluyen a continuación.
COLOCACIÓN DEL SOPORTE ANTIVUELCO
Modelo de 914 mm
Modelo de 1219 mm
A
A
®
SUELO
TERMINADO
PLACA DE PARED
CONTRAPISO
SUELO DE MADERA
Suelo de madera
INSTALACIÓN DE ANCLAJES DE EXPANSIÓN PARA
HORMIGÓN
1 Haga un agujero de 10 mm de diámetro con una
profundidad superior al incrustado mínimo. Limpie el
orificio o continúe taladrando para hacer que el orificio
sea más profundo y quepan en él los residuos.
2 Coloque la arandela y la tuerca al nivel del extremo del
anclaje para proteger las roscas. Inserte el anclaje en el
material en el que debe atornillarse hasta que la aran-
dela quede nivelada con el material de la superficie.
3 Extienda el anclaje mediante una llave que sirva para
apretar la tuerca de 3 a 5 vueltas más de su posición
lograda con el apriete manual o hasta 34 Newton
metros de par.
AVISO
para fijar los soportes al suelo.
Compruebe que no haya cables eléctricos ni tuberías
en el área en la que se van a introducir los tornillos.
PRECAUCIÓN
A Lleve siempre gafas de seguridad y utilice cual-
quier otro dispositivo o ropa de protección que sea
451 mm
necesario cuando esté instalando o trabajando con
603 mm
anclajes.
Se recomienda no utilizar los anclajes en material de
mampostería poco pesado, por ejemplo, bloques o
ladrillos, ni utilizarlo en hormigón fresco que no se
haya secado el tiempo suficiente. No se recomienda
utilizar brocas huecas para hacer orificios para los
anclajes.
A
A
SUELO
ACABADO
PLACA DE PARED
TIPO DE SUELO
38 mm
SUELO DE
min.
HORMIGÓN
Suelo de hormigón
subzero.com | 5
