Chapitre 2 : Installation

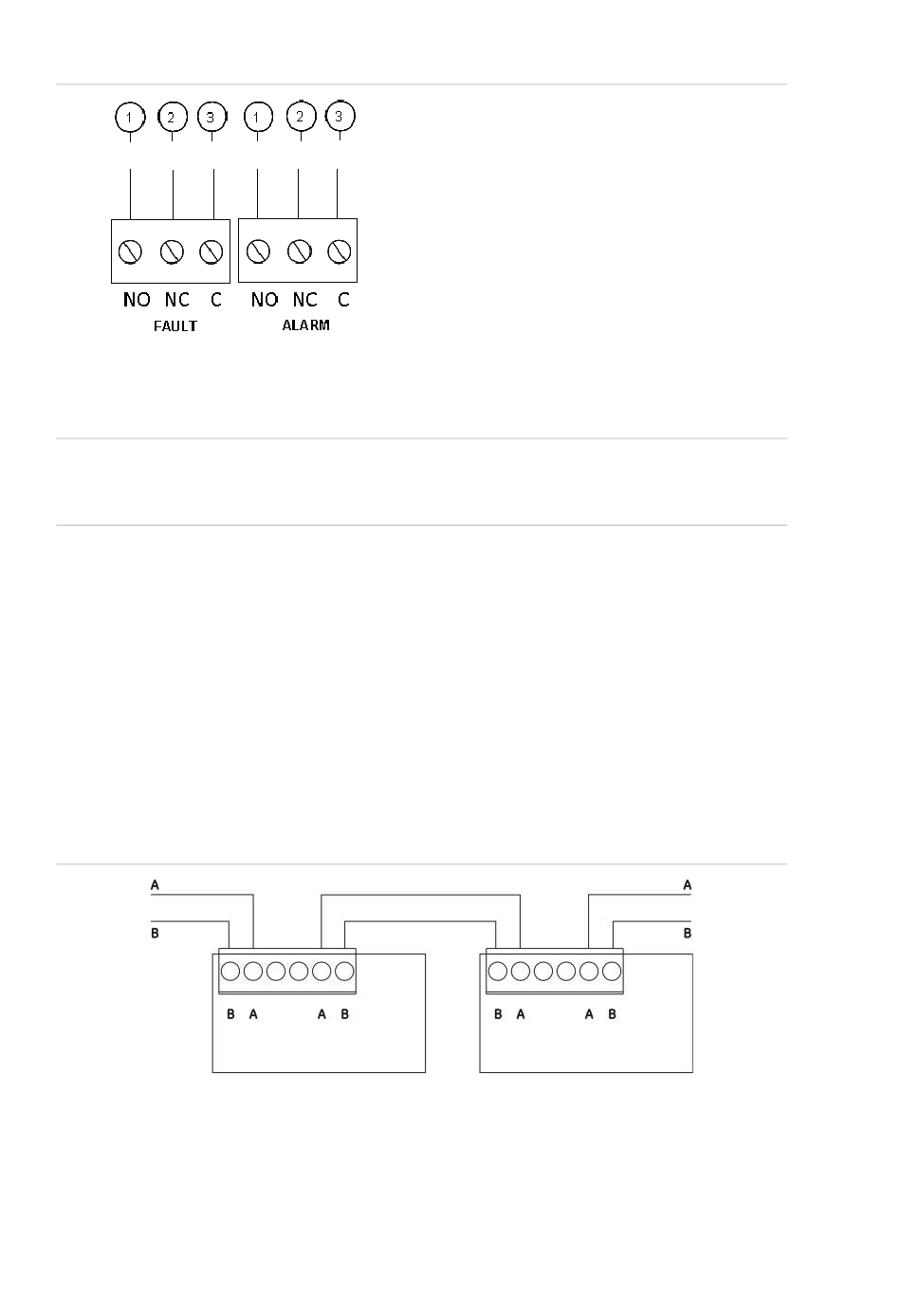

Figure 12 : Raccordement des sorties des relais d'alarme et de dérangement
Raccordement des cartes d'extension
Attention :
risque d'endommagement de l'équipement. Débranchez toujours la
centrale de détection incendie de l'alimentation secteur avant d'installer une
carte d'extension.
Reportez-vous à la fiche d'installation de la carte d'extension pour des
informations d'installation détaillées.
Raccordement d'un réseau incendie
Remarque : reportez-vous à la fiche d'installation de la carte réseau 2010-1-NB
pour des informations d'installation et de raccordement détaillées.
Chaque carte réseau 2010-1-NB possède deux ports. Chaque port est connecté
(de point à point) aux ports correspondants de la carte réseau d'une autre
centrale de détection incendie.
Figure 13 : Raccordements d'une carte réseau
Deux options de câblage sont possibles :
• Configuration en anneau
• Configuration en bus
22
1. Borne normalement ouverte
2. Borne normalement fermée
3. Borne commune
