Richtungstest der Drehung der Motorwelle (leitungslos)
Das nachstehend dargestellte Diagramm veranschaulicht den minimalen Durchmesser des Motors für
gegebene Umdrehungen und Frequenzen des Elektroenergienetzes, bei denen die Anzeigen des
Prüfgerätes glaubwürdig sind.
22
Durch Drücken von
men. Es müsste die grüne Diode ON aufleuchten, welche die Be-
triebsbereitschaft des Gerätes signalisiert.

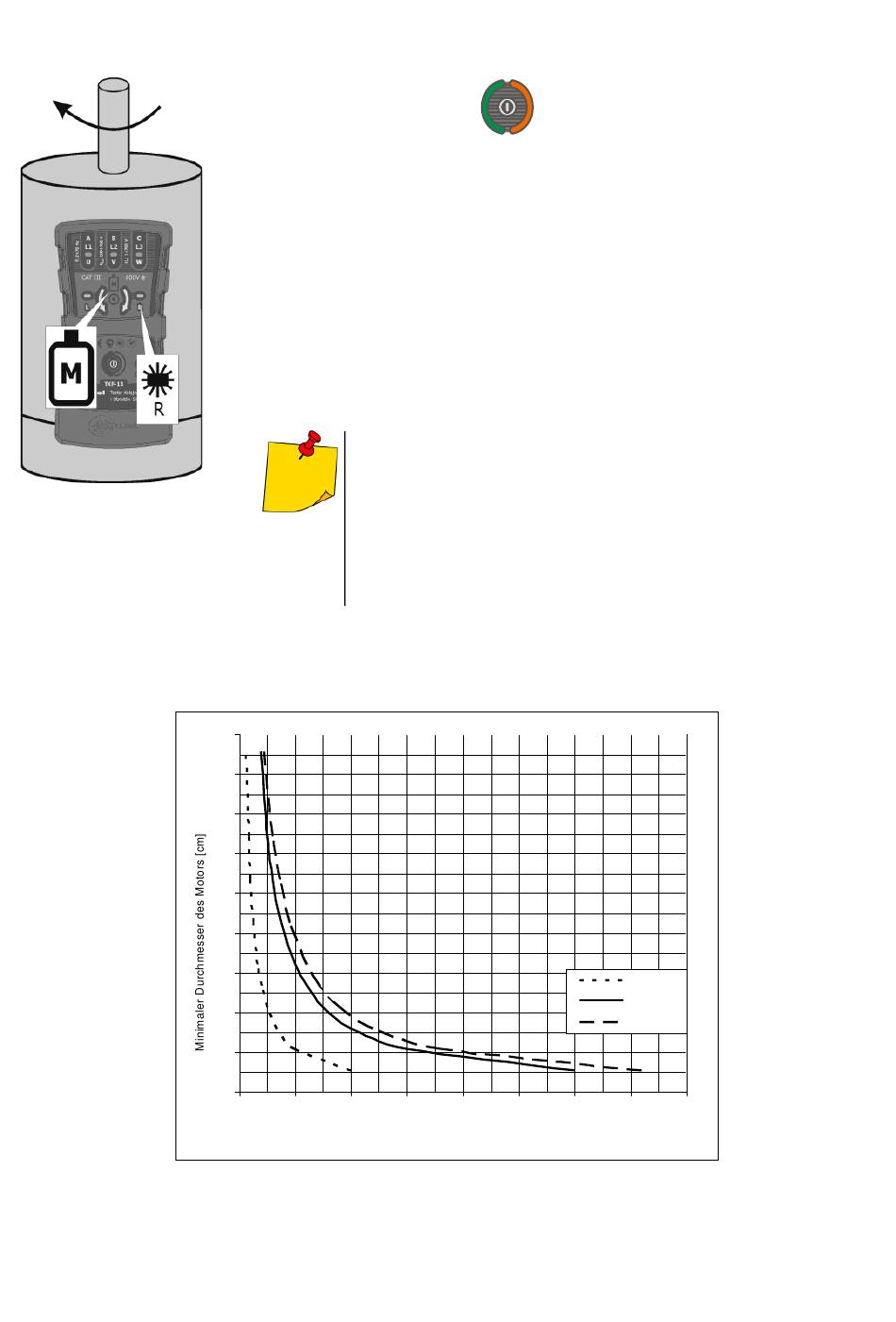

Den hinteren Teil des Prüfgerätes TKF-13 an den sich im Betrieb
befindenden Motor längs seiner Achse anlegen (Lage der Achse
gemäß der nebenstehenden Abbildung). Der Abstand des Prüfge-
rätes zum Motor sollte nicht größer als 2-3 cm sein.
Das Aufleuchten der Diode R bedeutet, dass die Motorwelle sich in
Uhrzeigerrichtung dreht. Beim Aufleuchten der Diode L dagegen
dreht sich die Welle entgegengesetzt.
Fehlende Anzeigen (Dioden L und R sind erloschen) können be-
deuten, dass entweder der Motor nicht arbeitet oder das Signal zu
schwach ist.
Bei einigen Einphasen-Induktions-motoren können die
Anzeigen erschwert sein.
Das Gerät ist nicht für die Prüfung von Einphasen-
Kommutatormotoren bestimmt.
Ebenso ist das Gerät nicht für die Prüfung von solchen
Motoren geeignet, deren Stromversorgung durch ener-
goelektronische Wandler (Wechselrichter) erfolgt..
