Ce plan permettra de définir les importants paramètres suivants:
I
Le volume d'eau minimal dans le système.
I
Le volume d'eau maximal dans le système.
I
Le volume d'eau minimal et maximal dans le système.
I
La chute de pression maximale dans le système.
REMARQUE
Dans des applications de remise à neuf, le circuit
d'alimentation en eau sera déjà déterminé. Pour ce
type d'installations, il est extrêmement important de
bien connaître les paramètres mentionnés ci-dessus.
6.2. Précautions générales en ce qui concerne le
circuit d'alimentation en eau
Avant de poursuivre l'installation de l'appareil, vérifiez les points suivants:
I
La pression d'eau maximum est de 4 bar.
I
La température d'eau maximum est de 80°C.
I
Prévoyez des dispositifs de protection adéquats dans le circuit
d'alimentation en eau afin de vous assurer que la pression d'eau ne
dépasse jamais la pression de service maximale autorisée (4 bar).
I
Les vannes d'arrêt des flexibles fournies avec l'unité doivent être
installées de manière à ce que l'entretien normal puisse être
effectué sans purger le système.
I
Des robinets de purge doivent être prévus à tous les points bas
du système pour permettre une purge complète du circuit
pendant la maintenance ou l'entretien de l'unité. Une vanne de
purge est prévue dans l'unité pour purger l'eau en provenance
du circuit d'alimentation en eau de l'unité.
I
Veiller à purger correctement la soupape de décharge de
pression afin d'éviter tout contact de l'eau avec les composants
électriques.
I
Des purgeurs d'air doivent être prévus à tous les points
supérieurs du système. Ils doivent être situés à des endroits
facilement accessibles pour l'entretien. Une purge d'air
automatique est prévue à l'intérieur de l'unité intérieure. Vérifier
que ce purgeur n'est pas trop serré de sorte que l'évacuation
d'air automatique dans le circuit d'eau reste possible.
I
Veiller à ce que les composants installés dans la tuyauterie
fournie sur place puissent résister à la pression et à la
température d'eau.
I
Toujours utiliser des matériaux qui sont compatibles avec l'eau
utilisée dans le système et avec les matériaux utilisés sur l'unité.
I
Sélectionner un diamètre de tuyauterie en rapport avec le débit
d'eau requis et la pression statique extérieure (ESP) disponible
de la pompe.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma unité intérieure
4P404420-1 – 2015.04

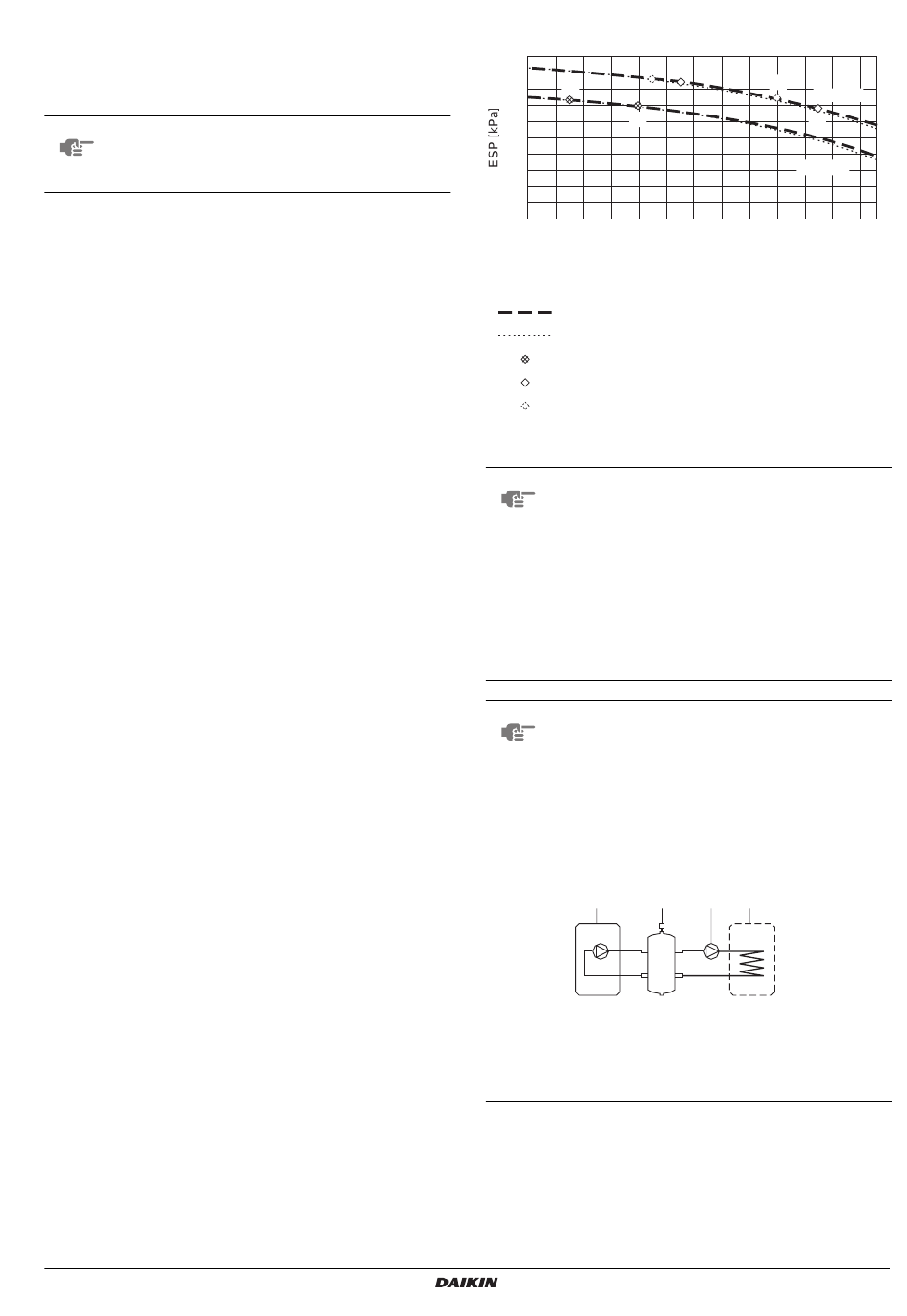

Lors de la conception du système hydraulique, toujours tenir compte
de la pression statique disponible de l'unité intérieure.
100
50
90
50
80
70
80
60
50
40
30
20
10
0
5
7
9
11 13 15 17
ESP (kPa)
Pression statique externe (kPa)
flow (l/min)
Débit (l/min)
Sans vanne à 3 voies
Avec vanne à 3 voies
Pression statique externe maximale si
Pression statique externe maximale si
Pression statique externe maximale si
(refroidissement)
50/80
Identification de la capacité de l'unité
I
Les courbes ESP sont les courbes ESP
REMARQUE
maximales pour différents types d'∆T (tr/min de la
pompe=4000
pompe=3600 pour ∆T=10°C). La pompe du
module intérieur est commandée par l'inverter et
se règle de façon à avoir une valeur ∆T fixe entre
la température d'eau de retour et la température
d'eau de sortie.
I
En cas d'installation d'un ballon d'eau chaude
sanitaire, une chute de pression supplémentaire
se produit sur la vanne à 3-voies (fournie en tant
qu'accessoire avec le ballon).
REMARQUE
Lors du remplacement d'une vieille chaudière au gaz ou
au fioul par un système de pompe à chaleur air/eau:
I
toujours vérifier les spécifications de la pompe de
l'ancienne unité;
I
si la pression statique externe de cette pompe est
supérieure à la pression statique externe de la
pompe à chaleur air/eau, prière d'installer une
pompe
supplémentaire
statique externe supérieure combinée à une
bouteille de compensation.
1
1
Système de pompe à chaleur air/eau
2
Bouteille de compensation
3
Pompe à pression statique externe élevée
4
Système de pression statique externe élevée
50
80
∆T=5°C
80
∆T=10°C
19 21 23 25 27
Flow [l/min]
∆
T=10°C (chauffage)
∆
T=5°C (chauffage)
∆
T=5°C
∆T=5°C;
pour
tr/min
avec
une
2
3
4
Manuel d'installation
29
de
la
pression
13
