Applications
L'unité de commande et de mesure (= C & M)
SPOC est conçue pour être utilisée en tant qu'unité
d'interface qui permet de transférer les données de
statut analogiques vers le système de commande à
distance et permet la commande, par exemple,
d'un disjoncteur. L'unité C&M est connectée au
système de commande à distance via le port série de
l'unité.
L'unité C&M contient des entrées binaires qui
permettent la lecture des messages d'état de dis-
joncteur et des sectionneurs et des alarmes délivrés
par les relais de protection ainsi que le transfert de
ces données sur un bus de communication série
vers le système de commande à distance. Par
ailleurs, une partie de ces entrées peut être utilisée
en tant qu'entrées de compteur d'impulsions.
Les versions disponibles, type SPOC 110 C, SPOC
111 C et SPOC 112 C, diffèrent les unes des autres
uniquement en ce qui concerne les plages de
tension de régulation des entrées binaires.
Pour la lecture des données analogiques, l'unité est
dotée de deux entrées mA et d'une entrée de
mesure de courant 5A. Ainsi, les valeurs mesurées
reçues à partir des transducteurs de mesure des
appareils de connexion peuvent être lues sur les
entrées milliampères. Un courant de phase peut
être supervisé à l'aide de l'entrée de mesure de
courant 5 A qui peut être connectée au noyau de
Poste du système
de commande à distance
SPOC unité
de commande
et de mesure
Relais de
protection

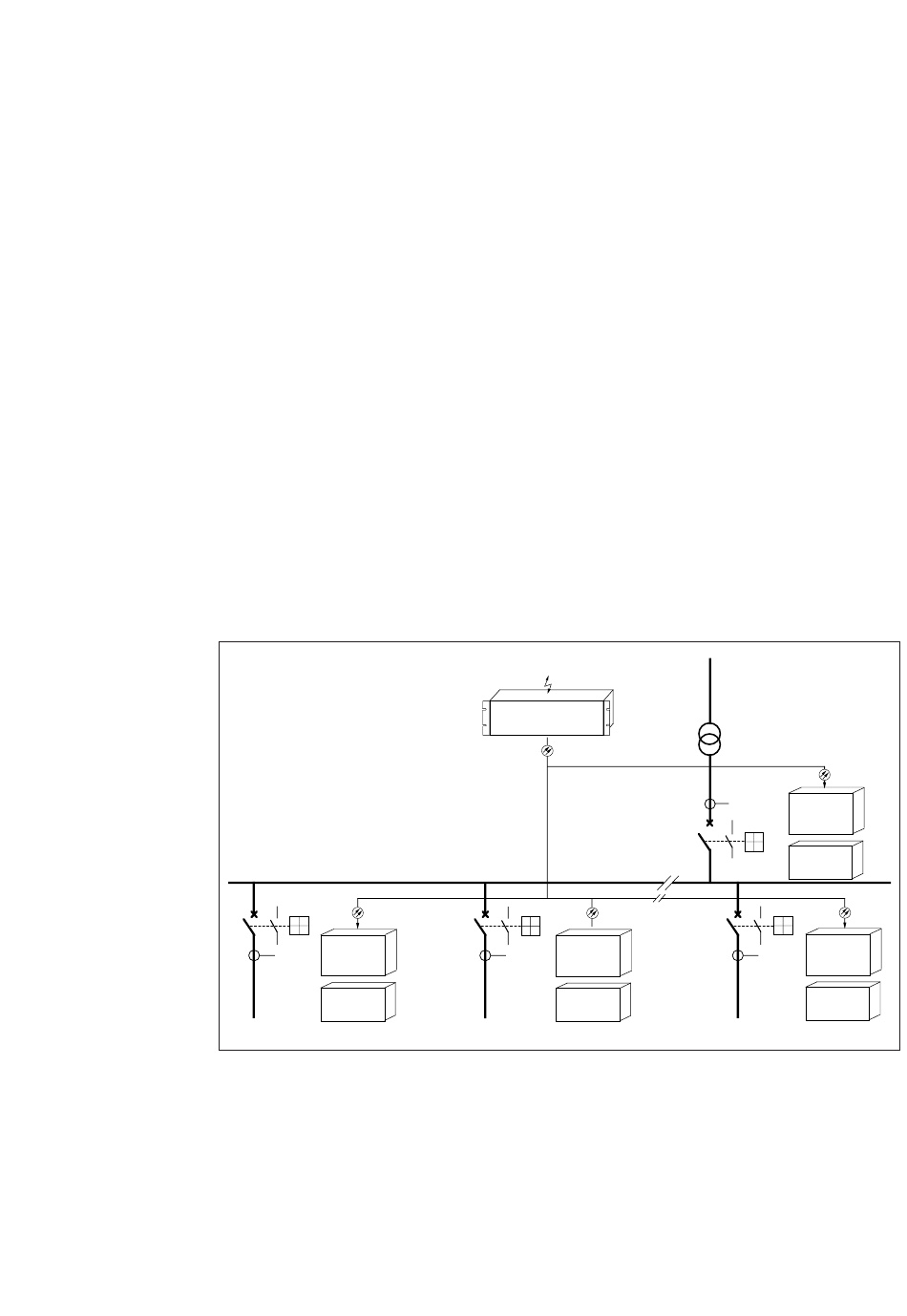

Fig. 1. Connexion d'un poste existant au système de commande à distance en utilisant les unités de
commande et de mesure SPOC
protection du transformateur de courant. Tous les
signaux analogiques sont transmis vers le système
de commande à distance sur le bus de données
SPA. Il n'y a pas d'affichage local sur la face avant
de l'unité.
L'unité a quatre sorties de contact dotées de con-
tacts Normalement ouverts. Les contacts peuvent
ouvrir et fermer le disjoncteur de sorte qu'il n'y ait
pas besoin de relais intermédiaires séparés.
Lors de la connexion d'un poste existant à un
système de commande à distance, les unités SPOC
peuvent être installées dans les cellules côte à côte
avec les relais de protection existants. Ensuite, le
travail de câblage n'est nécessaire qu'à l'intérieur de
la cellule. Le bus SPA optique contrôle la commu-
nication des données entre les cellules de l'appa-
reillage et le système de commande à distance. La
situation est illustrée en Figures 1 et 2.
Dans les nouveaux postes, les dispositifs de protec-
tion pour départs de la série 500 fournis pour la
connexion de bus SPA est une bonne solution. Une
unité de commande est incluse dans l'ensemble de
la série 500. Si la configuration disjoncteur/sec-
tionneur d'une arrivée est compliquée, les relais de
protection de la série 300 peuvent être utilisés à des
fins de protection et l'unité de mesure et de com-
mande séparée, type SPOC, pour transmettre les
données de statut et les commandes de contrôle.
Connexion salle de commandes
Bus SPA optique
SPOC unité
de commande
et de mesure
Relais de
protection
SPOC unité
de mesure et
de commande
Relais de
protection
SPOC unité
de commande
et de mesure
Relais de
protection
3
