B. Mise en service
1.

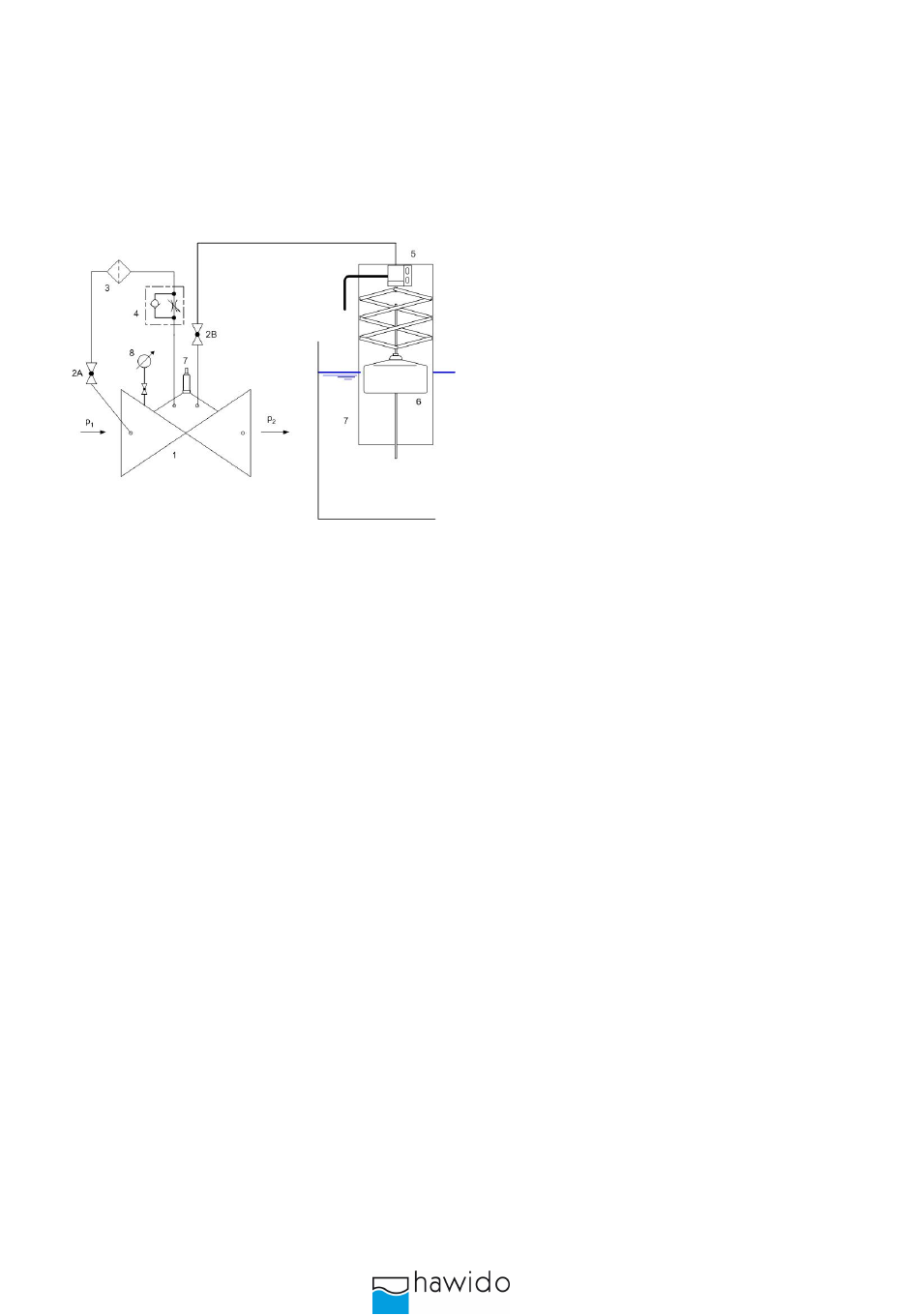

Plan de fonctionnement (1601)

2. Préparation
Avant la mise en service de la vanne, il faut s'assurer que la vanne d'arrêt en amont soit fermée et que les
raccords à brides soient parfaitement serrés étanches.
Réduire le niveau d'eau dans le bassin au minimum (vanne HAWIDO ouverte). Ajuster le flotteur avec les
vis de réglage au niveau maximal souhaité.
Marche à suivre :
•
Le contre-écrou de la vis de régulation au niveau du clapet anti-retour à étranglement (4) doit être
dévissée d'env. 10 tours (la conduite vers la chambre de commande est ouverte).
•
Fermer le robinet à bille (2B)
•
Ouvrir lentement la robinet à bille (2A)
•
Ouvrir un peu et lentement la vanne d'arrêt du côté entrée.
•
Soulever le couvercle de la vanne (en desserrant légèrement la vis filetée dans le bouchon sur le
couvercle de la vanne). Desserrer éventuellement et légèrement le raccord fileté de la conduite de
commande à l'endroit le plus haut afin de purger cette partie de la conduite de commande jusqu'au
robinet à bille (2B).
•
La vanne est fermée
Suite de la marche à suivre :
•
Tenir le flotteur tout à fait vers le haut, le lier si nécessaire
•
Ouvrir lentement le robinet à bille (2B)
•
Purger la conduite de la vanne de commande, éventuellement en actionnant lentement le flotteur,
ramener ensuite le flotteur dans la position la plus haute (la vanne HAWIDO est fermée).
3.

Purger

La vanne est préparée conformément à l'article Préparation. À ce stade, de l'eau se déverse dans la
chambre à vanne et vers la conduite de commande progressive par intermédiaire de la conduite de
commande. Si, en raison du procédé de purge de la vanne, tout l'air est évacué de la conduite de
commande, resserrer la tige filetée et le raccord fileté desserrés précédemment. Vérifier l'étanchéité de tous
les raccords et resserrer si nécessaire. La vanne doit rester fermée.
Ouvrir lentement la vanne d'arrêt du côté entrée.
-5-
Composants
1 Vanne principale 1200
2 Robinet à bille (A B)
3 Filtre
4 Clapet anti-retour à étranglement
5 Vanne de commande progressive
6 Flotteur
7 Tube de protection pour flotteur (option)
8 Indicateur de position optique (option)
indicateur de position électrique (option)
limitation d'ouverture (option)
