4.
Instructions d'installation
Flotteur :
La vanne à flotteur doit être montée de sorte que les niveaux d'eau minimum et maximum se situent au
niveau de la tige du flotteur livré.
Le niveau d'eau maximal avec vanne HAWIDO fermée se situe au niveau des ciseaux complètement
contractés (flotteur en haut).
Instruction de montage :
Attention:
Pour éviter les dysfonctionnements dus à la houle dans le réservoir, la tige du flotteur doit être introduite
exactement dans l'axe (tube de protection pour flotteur n° d'art. : 1699 ou guidage de vanne de commande
n° d'art. : 1943 700 000, 1943 700 010, 1943 700 020).
Ligne de commande :
Afin d'éviter l'accumulation d'air dans la ligne, la conduite de commande doit être installée de sorte qu'elle
monte continuellement vers la vanne. La conduite de commande doit être livrée et montée par le client.
-4-

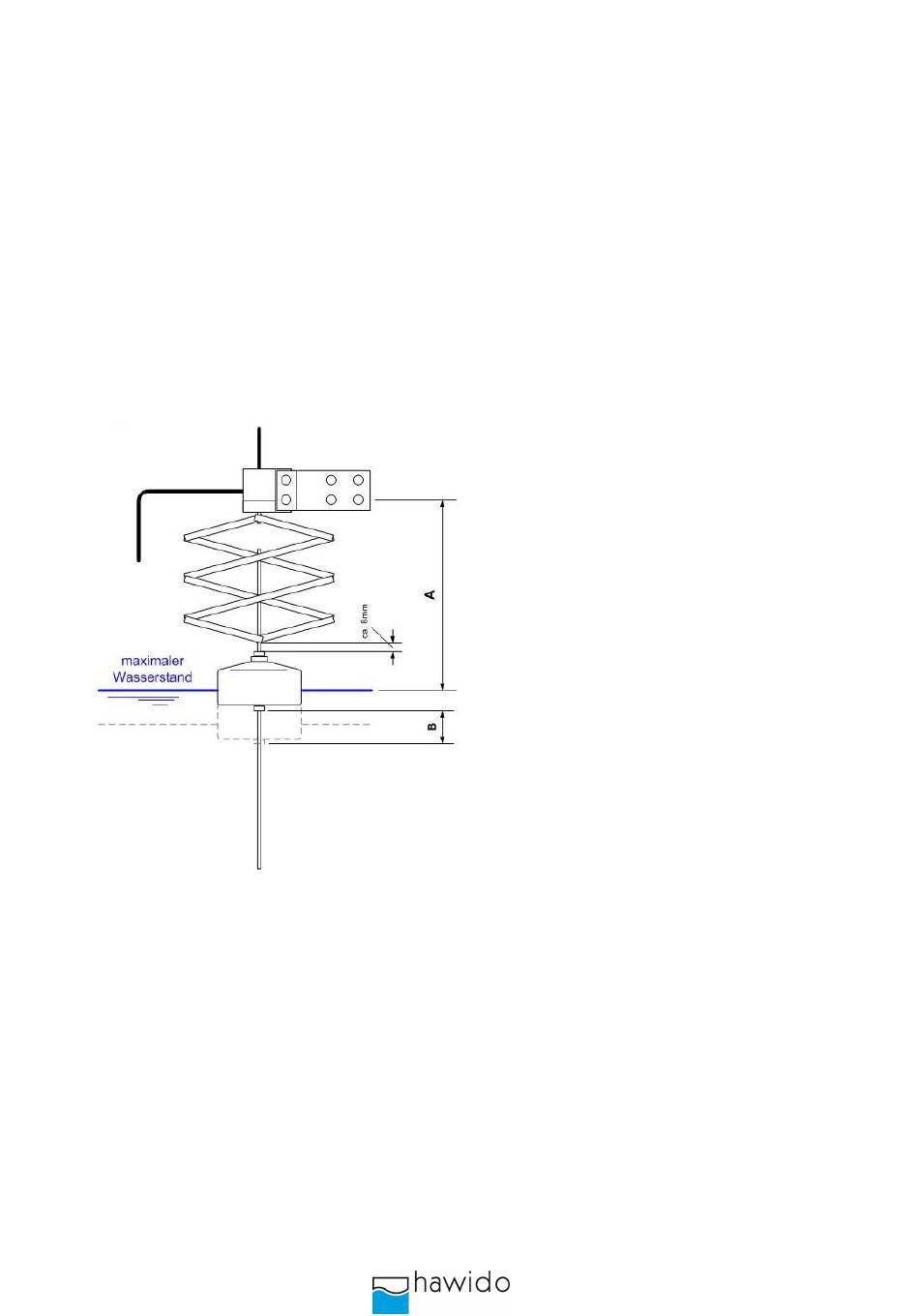

A = 400mm
Cette donnée de mesure doit être
respectée lors de l'installation de la vanne
de commande avec flotteur dans le tube
de protection pour flotteur :
B = 135mm
