A. Schémas des composants du conduit d'évacuation (suite)
269 mm
(10-9/16 po)
SLP-CCS-BK
Boîte support pour plafond
cathédrale – noire
724 mm
(28-1/2 po)
343 mm
(13-1/2 po)
SLK-SNKD
Chapeau de l'extrémité Snorkel

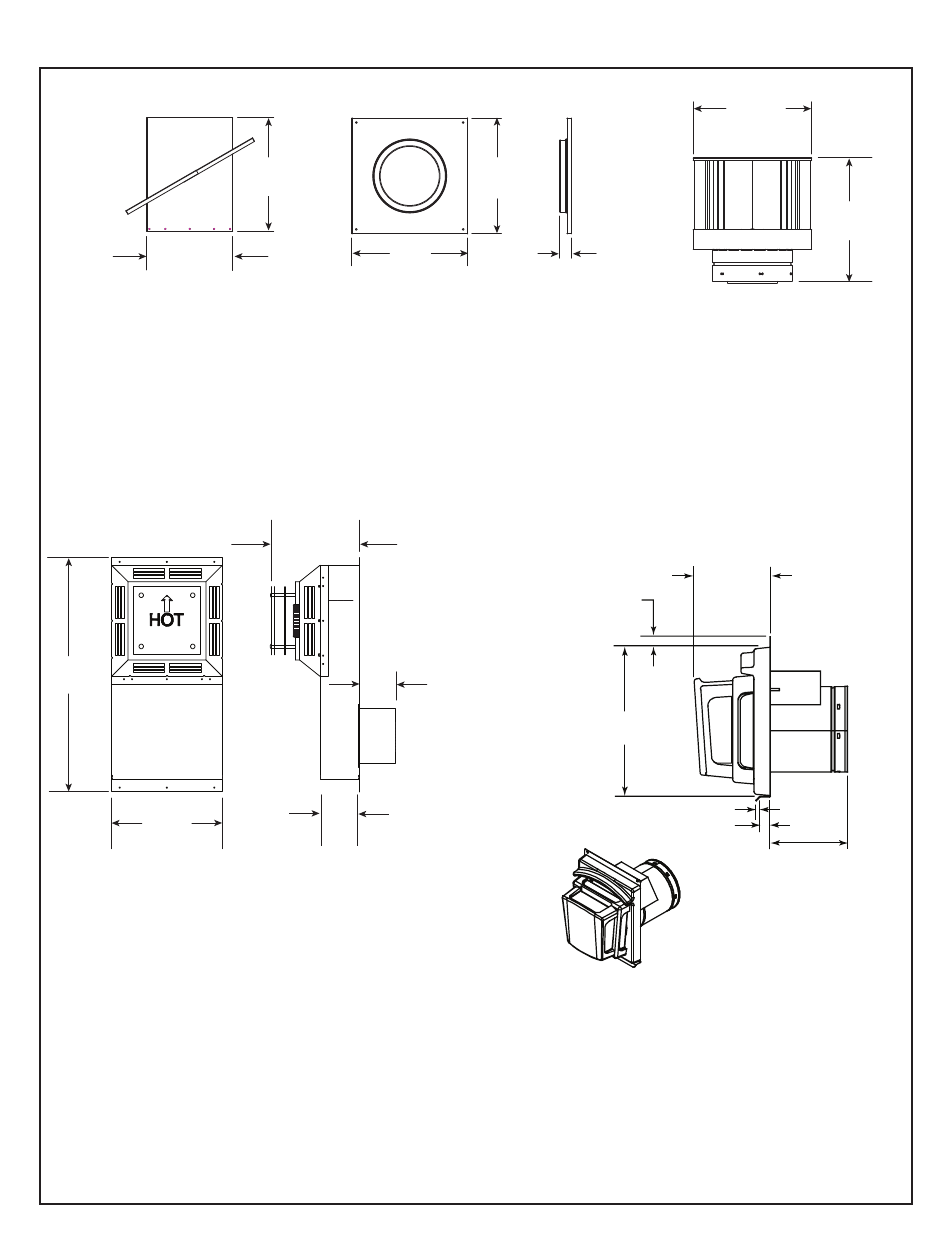

Figure 12.10 Composants du conduit de la série SLP
Heatilator • CNXT4236IFTT, CNXT4236IFTH, CNXT4842IFTT, CNXT4842IFTH Manuel d'installation • 2515-980DFR • 6/18
356 mm
(14 po)
330 mm
(13 po)
Pare-feu noir pour plafond
271 mm
(10-11/16 po)
121 mm
(4-3/4 po)
330 mm
(13 po)
(1-5/16 po)
SLP-DCF-BK
25 mm
(1 po)
105 mm
(4-1/8 po)
356 mm
(14 po)
305 mm
(12 po)
34 mm
SLP-TVHW
Bouchon d'extrémité vertical
184 mm
(7-1/4 po)
10 mm (3/8 po)
25 mm (1 po)
197 to 264 mm
(7-3/4 to 10-3/8 po)
DVP-FBHT
Bouchon
d'extrémité vertical
318 mm
(12-1/2 po)
