A. Schémas des composants du conduit d'évacuation (suite)
356 MM
(14 po)
Remarque : Des faisceaux de câbles sont requis pour alimenter le PVLP-SLP branché à l'appareil et doivent être
commandés indépendamment du PVLP-SLP. Communiquez avec votre détaillant pour commander.
Remarque : Un écran thermique PVLP-HS est disponible et vendu séparément. Utilisez le PVLP-SLP si l'installation
se trouve dans une zone achalandée.
Remarque : Le PVI-SLP-B nécessite que l'une des options suivantes soit installée sur cet appareil.
Option A : IFT-RC400 OU
Option B : IFT-RC150 et IFT-ACM
Ces accessoires sont achetés indépendamment du PVLP-SLP. Veuillez contacter votre concessionnaire pour le
commander.
PVLP-BEK
Ensemble de briques

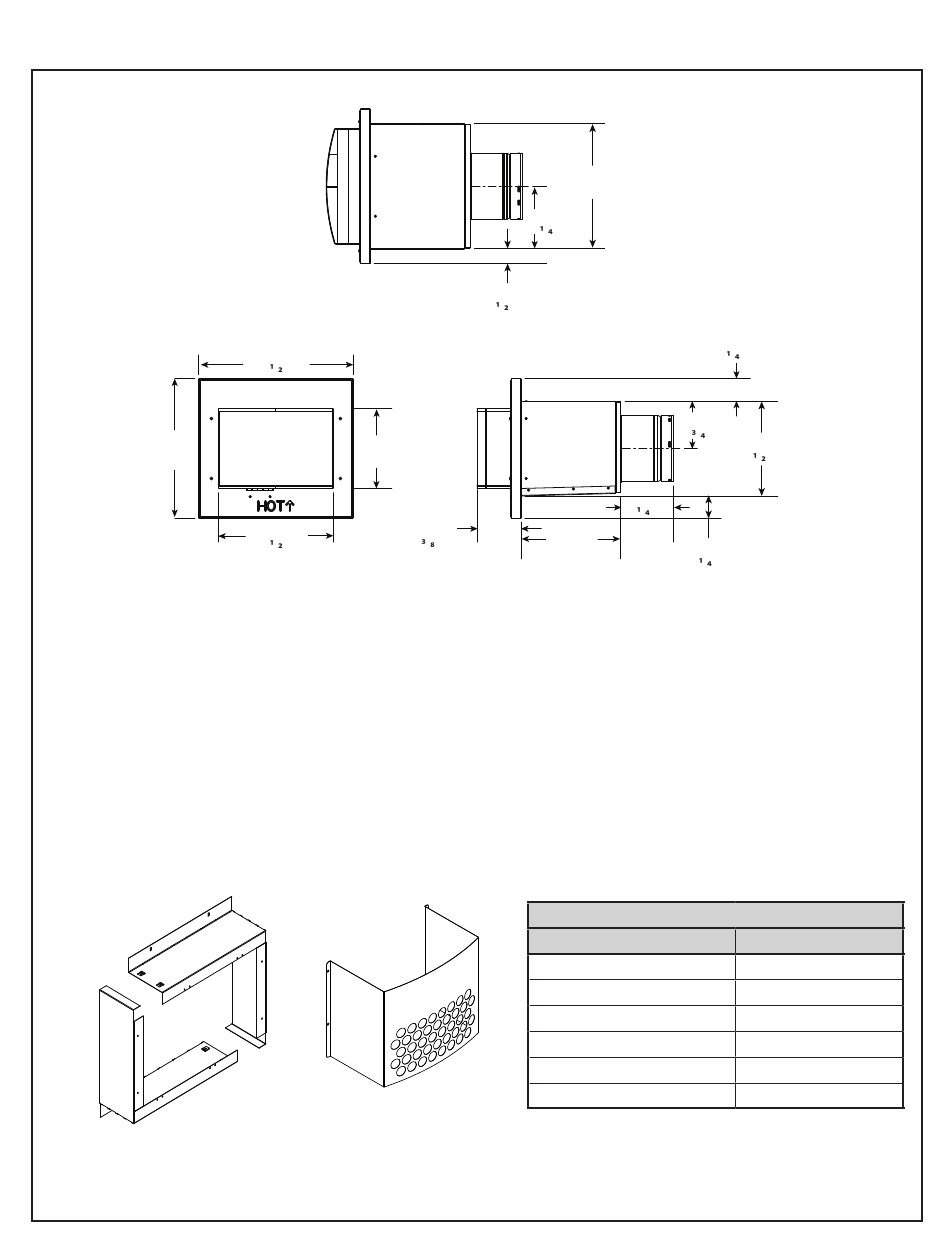

Figure 12.7 Composants du conduit PVLP-SLP
72
Heatilator • CNXT4236IFTT, CNXT4236IFTH, CNXT4842IFTT, CNXT4842IFTH Manuel d'installation • 2515-980DFR • 6/18
Vue du dessus
Vue avant
394 MM
(15- / po)
203 MM
(8 po)
112 MM
293 MM
(4- / po)
(11- / po)
Évent mécanisé à profil bas
PVLP-HS Écran thermique
159 MM
(6- / po)
38 MM
(1- / po)
Vue de côté
254 MM
(10 po)
PVLP-SLP
DESCRIPTION
10 FT PV Wire Harness
20 FT PV Wire Harness
40 FT PV Wire Harness
60 FT PV Wire Harness
80 FT PV Wire Harness
100 FT PV Wire Harness
57 MM
(2- / po)
121 MM
(4- / po)
241 MM
(9- / PO)
133 MM
/
(5-
po)
57 MM
(2- / po)
Optional Wire Harness
PART NUMBER
PVI-WH10
PVI-WH20
PVI-WH40
PVI-WH60
PVI-WH80
PVI-WH100
