ZACISKI GŁOŚNIKOWE
Terminale te oferują wyjście niskonapięciowe 4Ω (minimalne obciążenie). Dostępne jest również wyjście komercyjne 100V.
Należy pamiętać, że tylko jeden przewód powinien być podłączony do śruby COM i jeden przewód do wybranej impedancji lub
napięcia.
UWAGA: Nie można wykonać wielu kombinacji na poziomie wyjścia.
Dostępne są dwa różne typy połączeń. Sekcja o niskiej impedancji: 4Ω (minimalne obciążenie) jest przeznaczona dla niewielkiej
ilości głośników podłączanych do wzmacniacza. Sekcja 100V jest specjalnie zaprojektowana do dystrybucji wielu głośników. W
przypadku korzystania z wyjścia 100V, głośniki muszą być wyposażone w transformator 100V. Maksymalna liczba głośników,
które można umieścić na linii dystrybucyjnej, zależy od mocy przypisanej do każdego głośnika. Całkowita moc ustawiona po
stronie wtórnej transformatorów na linii głośnikowej nie może przekraczać maksymalnej mocy wyjściowej RMS urządzenia.
Nieprzestrzeganie tego zalecenia może spowodować trwałe uszkodzenie wzmacniacza.
KROKI DZIAŁANIA
•
Po wykonaniu wszystkich połączeń ze wzmacniaczem, obróć wszystkie pokrętła w dół i włącz zasilanie (dioda LED
zasilania zaświeci się). Przekręć pokrętła BASS i TREBLE do pozycji godziny 12 (skierowane prosto w górę) i przekręć
pokrętło GŁOŚNOŚĆ GŁÓWNA częściowo w górę w celu przetestowania.
•
Upewnij się, że sygnał jest doprowadzany do jednego z wejść i stopniowo zwiększaj regulator głośności dla tego kanału,
aż wyjście będzie słyszalne przez głośniki. Zwiększ GŁOŚNOŚĆ GŁÓWNA do maksymalnego wymaganego poziomu
głośności i w razie potrzeby zmniejsz regulację głośności kanału.
Uwaga: Wstępny test można przeprowadzić przy użyciu wbudowanego odtwarzacza audio USB. Wyjście wzmacniacza
jest reprezentowane przez diody LED miernika poziomu i należy uważać, aby dioda LED CLIP nie świeciła się (stale)
podczas użytkowania. Podświetlenie tej diody LED może wskazywać na zniekształcenia lub przesterowanie sygnału
wyjściowego i należy zmniejszyć głośność GŁOŚNOŚĆ GŁÓWNA.
•
Jeśli podłączony jest mikrofon, upewnij się, że jest on włączony, a jeśli wymaga zasilania fantomowego, upewnij się, że
funkcja ta jest włączona. Stopniowo zwiększaj regulację głośności podczas mówienia do mikrofonu, aż do osiągnięcia
wymaganego poziomu głośności. Mikrofon nie powinien być w stanie "usłyszeć" (wykryć) głośników, co może spowodować
sprzężenie zwrotne (piszczenie lub wycie).
Oprócz regulatorów głośności kanału i GŁOŚNOŚĆ GŁÓWNA, dostępne są regulatory BASS i TREBLE EQ do regulacji
brzmienia całego sygnału wyjściowego. W pozycji na godzinie 12, regulatory te nie mają żadnego wpływu na sygnał (brak
podbicia lub odcięcia). Obracanie pokrętła BASS zgodnie z ruchem wskazówek zegara powoduje podbicie niskich
częstotliwości w dźwięku, natomiast obracanie go w kierunku przeciwnym do ruchu wskazówek zegara powoduje obcięcie tych
niskich częstotliwości. Podobnie, obracanie pokrętła TREBLE zgodnie z ruchem wskazówek zegara wzmacnia wysokie
częstotliwości w dźwięku, podczas gdy obracanie go w kierunku przeciwnym do ruchu wskazówek zegara spowoduje obcięcie
tych wysokich częstotliwości. Wyreguluj te elementy sterujące korektora, aby dopasować je do typu sygnału audio lub
skompensować akustykę pomieszczenia.
•
Zazwyczaj odtwarzanie rozpocznie się automatycznie po włożeniu pamięci USB do odpowiedniego gniazda. Jeśli tak się
nie stanie, wybierz USB, naciskając MODE, aby ręcznie uruchomić tryb USB. Naciśnij ODTWARZANIE/PAUZA, aby
rozpocząć odtwarzanie. Naciśnij POPRZEDNI i/lub NASTĘPNY, aby zmienić ścieżkę.
SYSTEM LINIOWY 100 V
W przypadku systemów liniowych 100 V należy podłączyć wzmacniacz do pierwszego głośnika w systemie za pomocą
podwójnie izolowanego przewodu głośnikowego, który ma odpowiednią obciążalność prądową, aby obsłużyć całkowitą moc
wyjściową wzmacniacza.

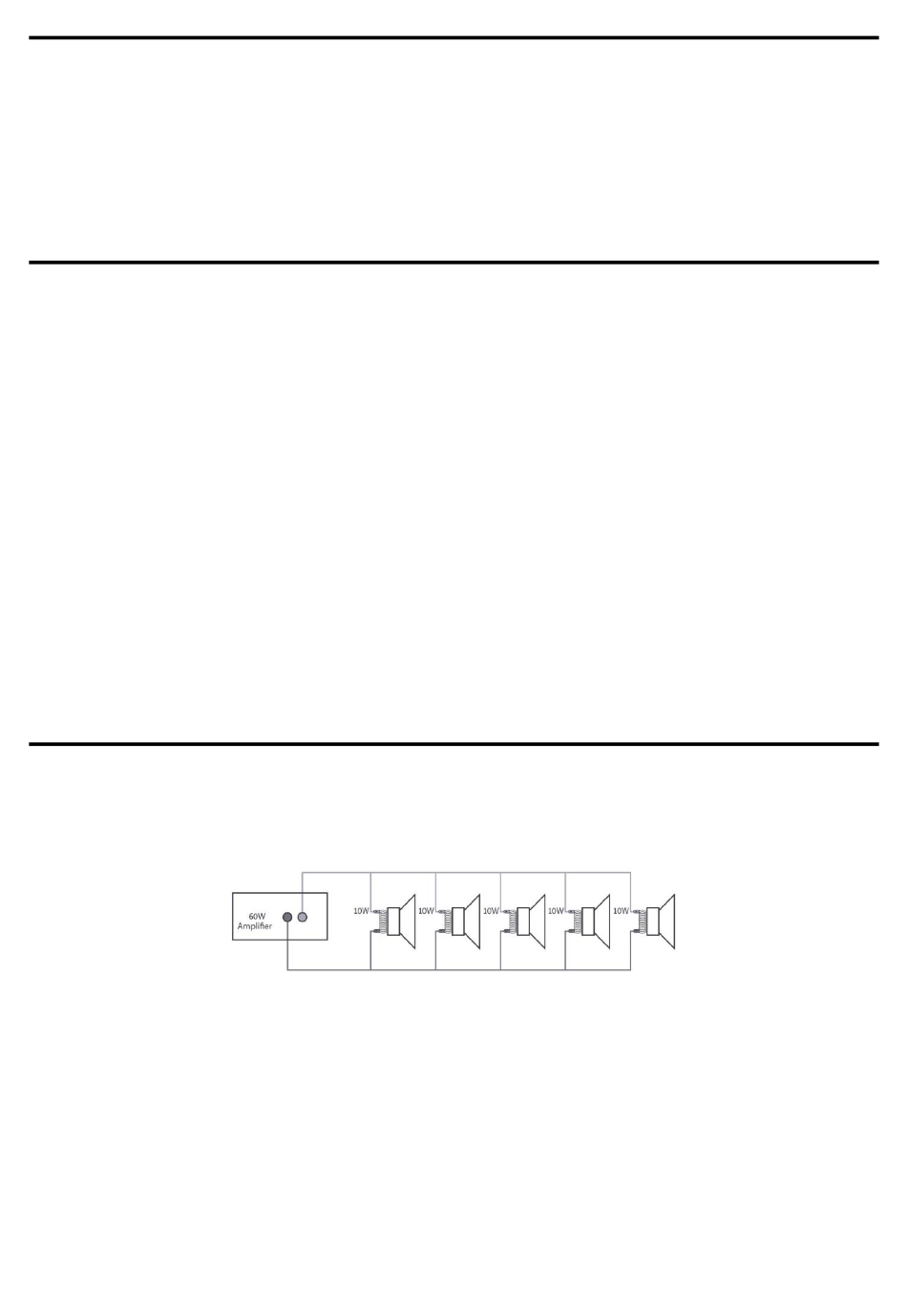

Podłącz zacisk wyjściowy "100V" do dodatniego (+) złącza głośnika, a wyjście "COM" do ujemnego (-) złącza głośnika. Podłącz
kolejne głośniki równolegle do pierwszego głośnika, łącząc ze sobą wszystkie zaciski dodatnie i wszystkie zaciski ujemne, jak
pokazano poniżej.
System głośników liniowych 100 V może składać się z wielu połączonych ze sobą głośników. Czynnikiem decydującym o tym,
ile głośników może być używanych z jednym wzmacniaczem, jest jego moc znamionowa. W większości przypadków zaleca się
podłączenie tylu głośników, ile potrzeba, o łącznej mocy nie większej niż 90% mocy wyjściowej wzmacniacza.
Zaciski głośnika 100 V są podłączone do transformatora, a w niektórych przypadkach transformator ten może być "gwintowany"
dla różnych mocy znamionowych. Te odczepy mogą być wykorzystane do regulacji mocy (i głośności wyjściowej) każdego
głośnika w systemie, aby pomóc osiągnąć idealną całkowitą moc systemu dla wzmacniacza.
