TERMINALES DE ALTAVOZ
Estos terminales ofrecen una salida de baja tensión de 4Ω (carga mínima). También está disponible una salida comercial de
100V. Tenga en cuenta que sólo debe conectarse un cable al tornillo COM y un cable a la impedancia o tensión seleccionada.
ATENCIÓN: No se pueden realizar combinaciones múltiples en el nivel de salida.
Se proporcionan dos tipos de conexiones diferentes. La sección de baja impedancia 4Ω (carga mínima) está diseñada para
conectar una pequeña cantidad de altavoces a su amplificador. La sección de 100 V está especialmente diseñada para la
distribución de varios altavoces. Cuando se utiliza la salida de 100V, los altavoces tienen que estar equipados con un
transformador de 100V. La cantidad máxima de altavoces que se pueden colocar en la línea de distribución está en relación
con la potencia asignada a cada altavoz. La potencia total fijada en el secundario de los transformadores de su línea de
altavoces no debe superar la potencia de salida RMS máxima del aparato. El incumplimiento de esta norma puede provocar
daños permanentes en el amplificador.
PASOS DE LA OPERACIÓN
•
Una vez realizadas todas las conexiones al amplificador, baje todos los controles giratorios y conecte la alimentación (el
LED de alimentación se iluminará). Gire los controles de GRAVES y AGUDOS a la posición de las 12 en punto
(apuntando directamente hacia arriba) y gire el control giratorio VOLUMEN PRINCIPAL parcialmente hacia arriba para la
prueba.
•
Asegúrese de que se está enviando una señal a una de las entradas y aumente gradualmente el control de volumen de
ese canal hasta que la salida se oiga a través de los altavoces. Suba el VOLUMEN PRINCIPAL al máximo nivel de
volumen requerido y reduzca el control de volumen del canal si es necesario.
Nota: La prueba inicial puede realizarse utilizando el reproductor de audio USB incorporado. La salida del amplificador se
representa en los LEDs del medidor de nivel y se debe tener cuidado de que el LED CLIP no esté (constantemente)
encendido durante el uso. La iluminación de este LED puede estar indicando distorsión o recorte de la señal de salida y el
VOLUMEN PRINCIPAL debe bajarse.
•
Si hay un micrófono conectado, asegúrese de que está encendido y, si requiere alimentación phantom, asegúrese de que
esta función está activada. Aumente gradualmente su control de volumen mientras habla por el micrófono hasta alcanzar
el nivel de volumen deseado. El micrófono no debe ser capaz de "oír" (detectar) los altavoces, lo que puede causar
retroalimentación (chirridos o aullidos).
Además de los controles de volumen de canal y VOLUMEN PRINCIPAL, hay controles BASS y TREBLE EQ para ajustar el
tono de la salida general. En la posición de las 12 en punto, estos controles no aplican ningún efecto a la señal (ni realce ni
corte). Girando el control de GRAVES en el sentido de las agujas del reloj se realzan las frecuencias bajas del audio, mientras
que girándolo en sentido contrario a las agujas del reloj se cortan estas frecuencias bajas. Del mismo modo, girar el control
TREBLE en el sentido de las agujas del reloj aumenta las frecuencias altas en el audio, mientras que girarlo en sentido
contrario cortará estas frecuencias altas. Ajuste estos controles de ecualización para adaptarlos al tipo de señal de audio o
compensar la acústica de la sala.
•
Normalmente, la reproducción se iniciará automáticamente cuando se inserte una memoria USB en la ranura
correspondiente. Si no es así, seleccione USB pulsando MODE para iniciar el modo USB manualmente. Pulse
REPRODUCIR/PAUSAR para iniciar la reproducción. Pulse ANTERIOR y/o SIGUIENTE para cambiar de pista.

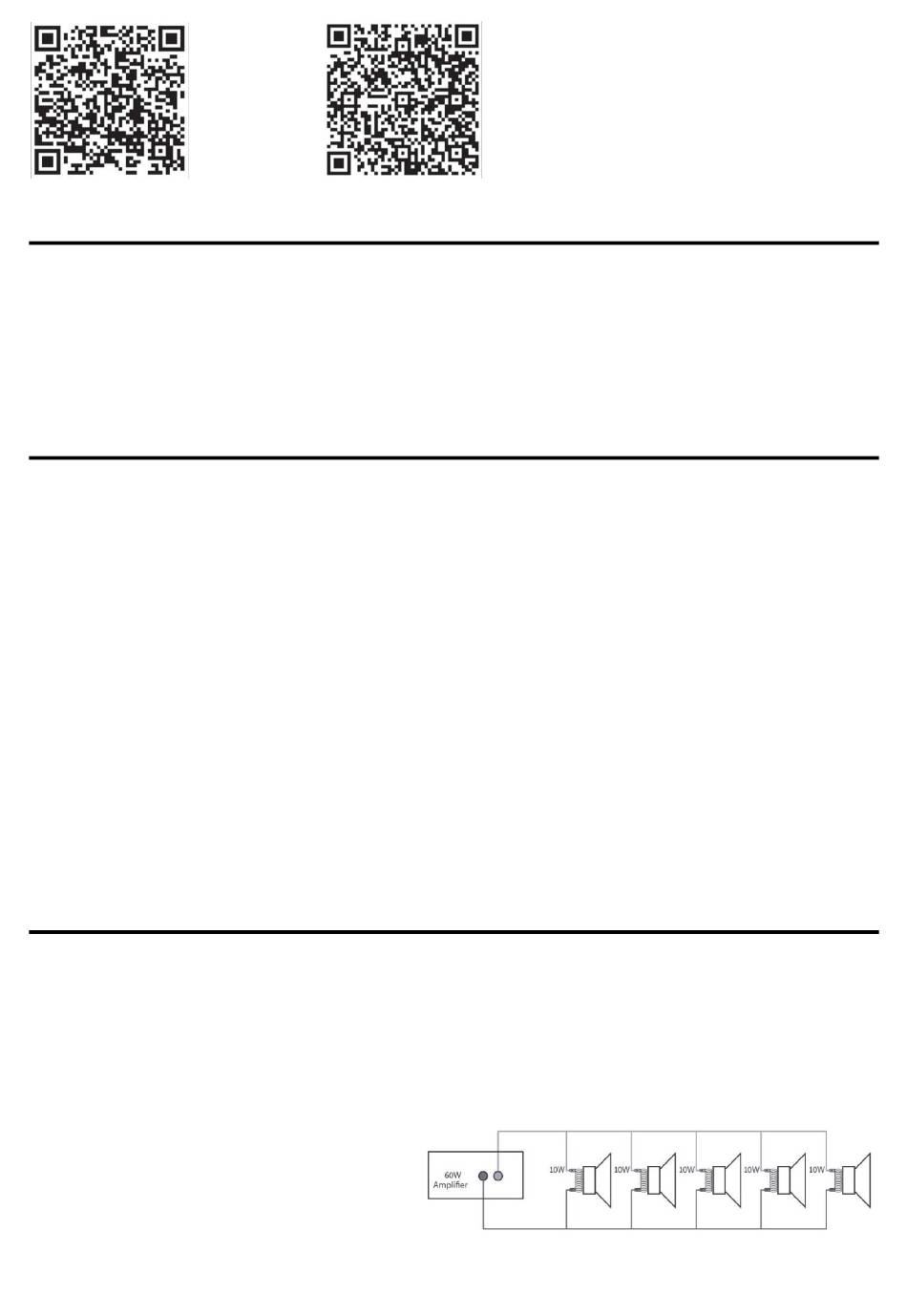

SISTEMA DE LÍNEA DE 100 V
Para sistemas de línea de 100 V, conecte el amplificador al primer altavoz del sistema utilizando un cable de altavoz con
aislamiento doble que tenga una capacidad de corriente adecuada para soportar la salida total del amplificador.
Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del
altavoz. Conecte más altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados juntos y todos los
terminales negativos conectados juntos como se muestra a continuación.
Un sistema de altavoces de línea de 100 V puede constar de muchos altavoces conectados entre sí. El factor determinante
para saber cuántos altavoces se pueden utilizar con un mismo amplificador es la potencia nominal. En la mayoría de los casos,
se aconseja conectar tantos altavoces como sea necesario con una potencia combinada no superior al 90% de la potencia
nominal de salida del amplificador.
Los terminales de un altavoz de 100 V están conectados
a un transformador y, en algunos casos, este
transformador puede estar "derivado" para diferentes
potencias. Estas derivaciones se pueden utilizar para
ajustar la potencia (y el volumen de salida) de cada
altavoz del sistema para ayudar a conseguir la potencia
total ideal del sistema para el amplificador.
