BORNES DU HAUT-PARLEUR
Ces bornes offrent une sortie basse tension de 4Ω (charge minimale). Une sortie commerciale de 100V est également
disponible. Veuillez noter qu'un seul fil doit être connecté à la vis COM et un fil à l'impédance ou à la tension sélectionnée.
ATTENTION : Il n'est pas possible d'effectuer des combinaisons multiples au niveau de la sortie.
Deux types de connexions sont prévus. La section basse impédance : 4Ω (charge minimale) est conçue pour un petit nombre
de haut-parleurs à connecter à votre amplificateur. La section 100V est spécialement conçue pour la distribution de plusieurs
enceintes. Lors de l'utilisation de la sortie 100V, les enceintes doivent être équipées d'un transformateur 100V. Le nombre
maximum d'enceintes à placer sur votre ligne de distribution est en relation avec la puissance allouée à chaque enceinte. La
puissance totale réglée sur le côté secondaire des transformateurs de votre ligne de distribution ne doit pas dépasser la
puissance de sortie RMS maximale de l'appareil. Le non-respect de cette règle peut entraîner des dommages permanents à
l'amplificateur.
ÉTAPES DE L'OPÉRATION
•
Lorsque toutes les connexions à l'amplificateur sont effectuées, abaissez toutes les commandes rotatives et mettez
l'appareil sous tension (le témoin d'alimentation s'allume). Tournez les commandes BASS et TREBLE en position 12
heures (pointant vers le haut) et tournez la commande rotative VOLUME PRINCIPAL à moitié vers le haut pour le test.
•
Assurez-vous qu'un signal est envoyé à l'une des entrées et augmentez progressivement le contrôle du volume de ce
canal jusqu'à ce que la sortie soit entendue dans les haut-parleurs. Augmentez le VOLUME PRINCIPAL jusqu'au niveau
de volume maximum requis et réduisez le contrôle de volume du canal si nécessaire.
Remarque : le test initial peut être effectué à l'aide du lecteur audio USB intégré. La sortie de l'amplificateur est
représentée sur les DEL de l'indicateur de niveau et il faut veiller à ce que la DEL CLIP ne soit pas (constamment) allumée
pendant l'utilisation. L'allumage de cette LED peut indiquer une distorsion ou un écrêtage du signal de sortie et le
VOLUME PRINCIPAL doit être baissé.
•
Si un microphone est connecté, assurez-vous qu'il est allumé et, s'il nécessite une alimentation fantôme, assurez-vous que
cette fonction est activée. Augmentez progressivement le volume tout en parlant dans le microphone jusqu'à ce que le
niveau de volume requis soit atteint. Le microphone ne doit pas pouvoir "entendre" (détecter) les haut-parleurs, ce qui peut
provoquer un effet Larsen (grincement ou hurlement).
Outre les commandes de volume des canaux et VOLUME PRINCIPAL, les commandes BASS et TREBLE EQ permettent de
régler la tonalité de la sortie globale. En position 12 heures, ces commandes n'ont aucun effet sur le signal (pas d'accentuation
ni de réduction). En tournant la commande BASS dans le sens des aiguilles d'une montre, vous augmentez les basses
fréquences du signal audio, tandis qu'en la tournant dans le sens inverse des aiguilles d'une montre, vous les réduisez. De
même, la rotation de la commande TREBLE dans le sens des aiguilles d'une montre augmente les hautes fréquences de
l'audio, tandis que la rotation dans le sens inverse des aiguilles d'une montre réduit ces hautes fréquences. Réglez ces
commandes d'égalisation en fonction du type de signal audio ou pour compenser l'acoustique de la pièce.
•
Normalement, la lecture démarre automatiquement lorsqu'une clé USB est insérée dans l'emplacement correspondant. Si
ce n'est pas le cas, sélectionnez USB en appuyant sur MODE pour lancer manuellement le mode USB. Appuyez sur
LECTURE/PAUSE pour démarrer la lecture. Appuyez sur PRÉCÉDENT et/ou SUIVANT pour changer de piste.
SYSTÈME DE LIGNE 100V
Pour les systèmes de ligne de 100 V, connectez l'amplificateur au premier haut-parleur du système à l'aide d'un câble de haut-
parleur à double isolation dont l'intensité nominale est suffisante pour supporter la sortie totale de l'amplificateur.
Connectez la borne de sortie "100V" à la connexion positive (+) de l'enceinte et la sortie "COM" à la connexion négative (-) de

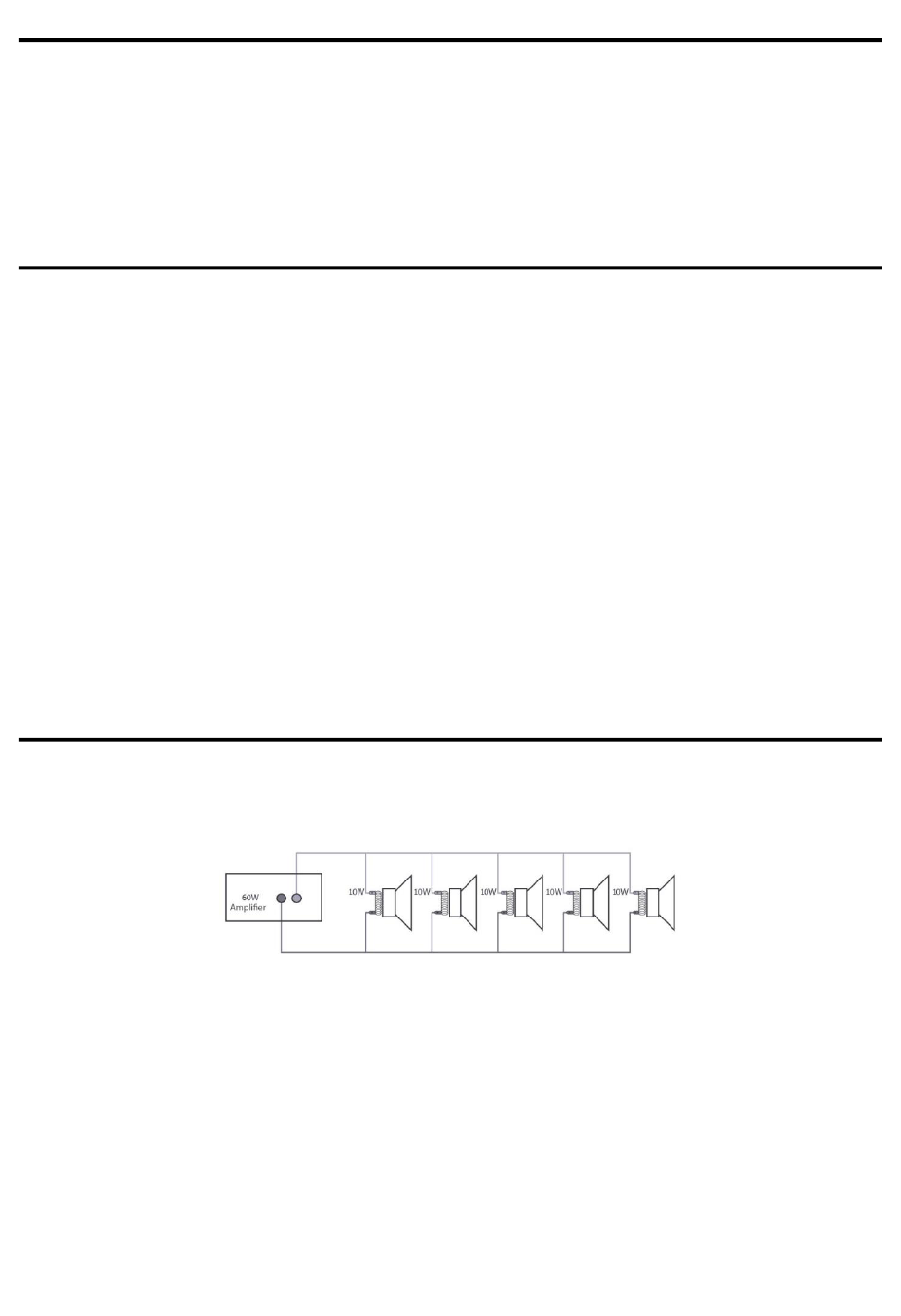

l'enceinte. Connectez d'autres enceintes en parallèle à la première enceinte avec toutes les bornes positives connectées
ensemble et toutes les bornes négatives connectées ensemble comme indiqué ci-dessous.
Un système de haut-parleurs de ligne 100V peut comprendre de nombreux haut-parleurs connectés ensemble. Le facteur
déterminant du nombre de haut-parleurs pouvant être utilisés sur un seul amplificateur est la puissance nominale. Dans la
plupart des cas, il est conseillé de connecter autant de haut-parleurs que nécessaire avec une puissance combinée ne
dépassant pas 90 % de la puissance nominale de sortie de l'amplificateur.
Les bornes d'un haut-parleur de 100 V sont connectées à un transformateur et, dans certains cas, ce transformateur peut être
"taraudé" pour différentes puissances nominales. Ces réglages peuvent être utilisés pour ajuster la puissance (et le volume de
sortie) de chaque haut-parleur du système afin d'atteindre la puissance totale idéale du système pour l'amplificateur.
