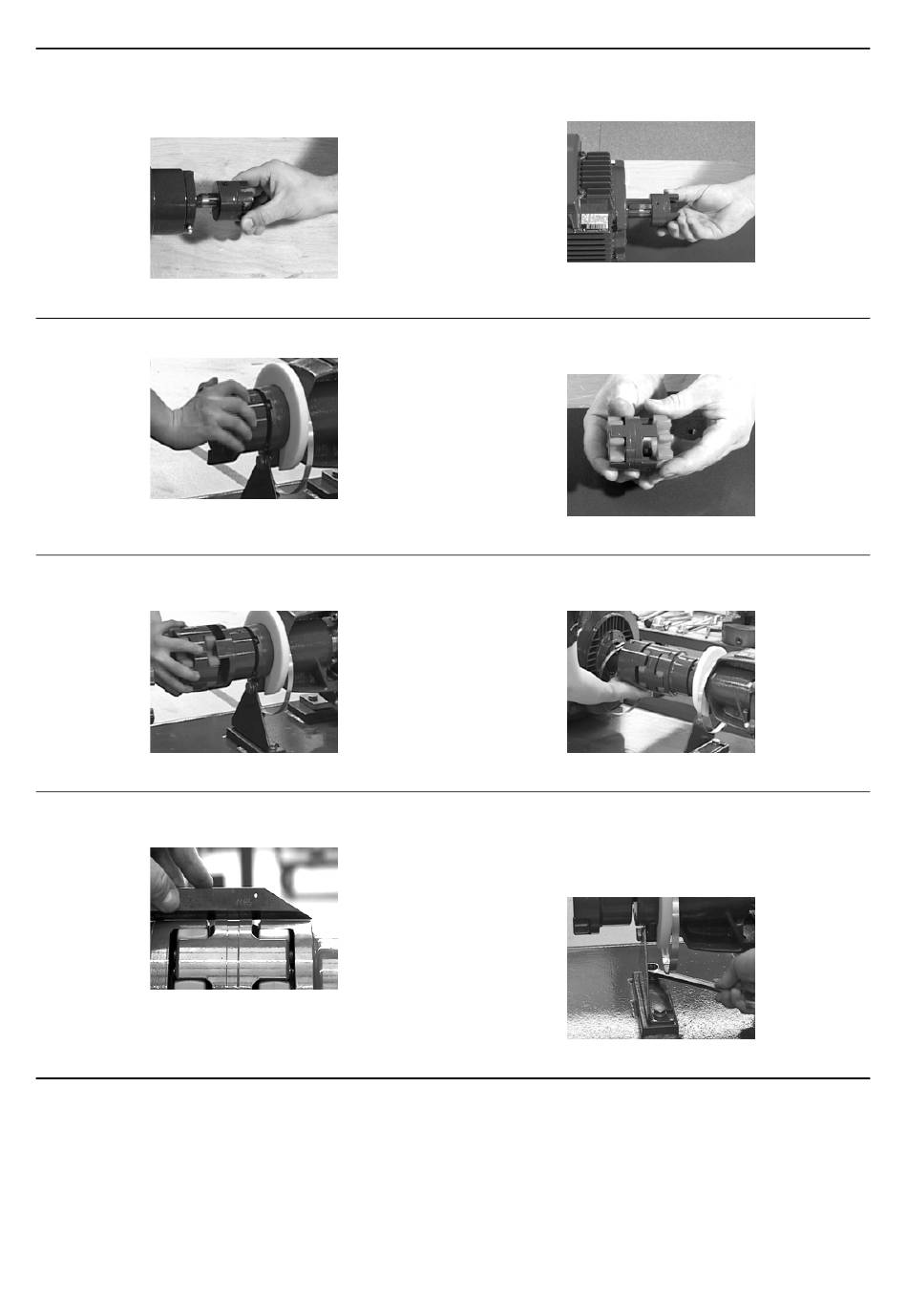

6.5.16 Assemblage de l'accouplement et du moteur
1. Attacher le demi-accouplement 0840.00 sur l'arbre de la
pompe 0211.00 du corps de palier 0330.00. Pour cela, utiliser
les vis de réglage 0904.00. Voir les couples de serrage au
paragraphe 6.5.17.
MF-513
Fig. 1
Demi-accouplement, arbre de la pompe
3. S'assurer que l'arbre de la pompe 0211.00 librement.
MF-510
Fig. 3
Vérification de l'arbre de la pompe
5. Faire glisser l'entretoise 0869.00 sur l'arbre de la pompe
0211.00.
MF-511
Fig. 5
Ajustement de l'entretoise
7. Vérifier l'alignement de l'accouplement à l'aide d'une règle.
Pour les écarts autorisés, voir les paragraphes
MF-520
Fig. 7
Accouplement, règle.
32
2. Attacher le demi-accouplement 0840.01 sur l'arbre 0211.00 du
moteur 0800.00. Utiliser les vis de réglage 0904.01. Voir les
couples de serrage au paragraphe 6.5.17.
MF-514
Fig. 2
4. Faire glisser les inserts d'accouplement 0867.00 et 0867.01
dans l'entretoise 0869.00.
MF-515
Fig. 4
6. Faire glisser le demi-accouplement 0840.00 du moteur 0800.00
dans l'entretoise 0869.00.
MF-512
Fig. 6
8. Serrer les vis du moteur 0800.00, de l'accouplement 0840.00/
01, du corps de pompe 0102.00 et du pied support 0183.00.
4.4 et
4.5.
Consulter le tableau ci-dessous pour connaître les couples de
serrage appropriés. Vérifier de nouveau l'alignement de
l'accouplement après l'opération. Le corriger si besoin.
MF-507
Fig. 8
Demi-accouplement, arbre du moteur
Ajustement des inserts d'accouplement
Entretoise
Éléments de fixation
