ATTENTION : Compte tenu du poids
et des dimensions de la hotte, au moins
deux installateurs sont nécessaires.

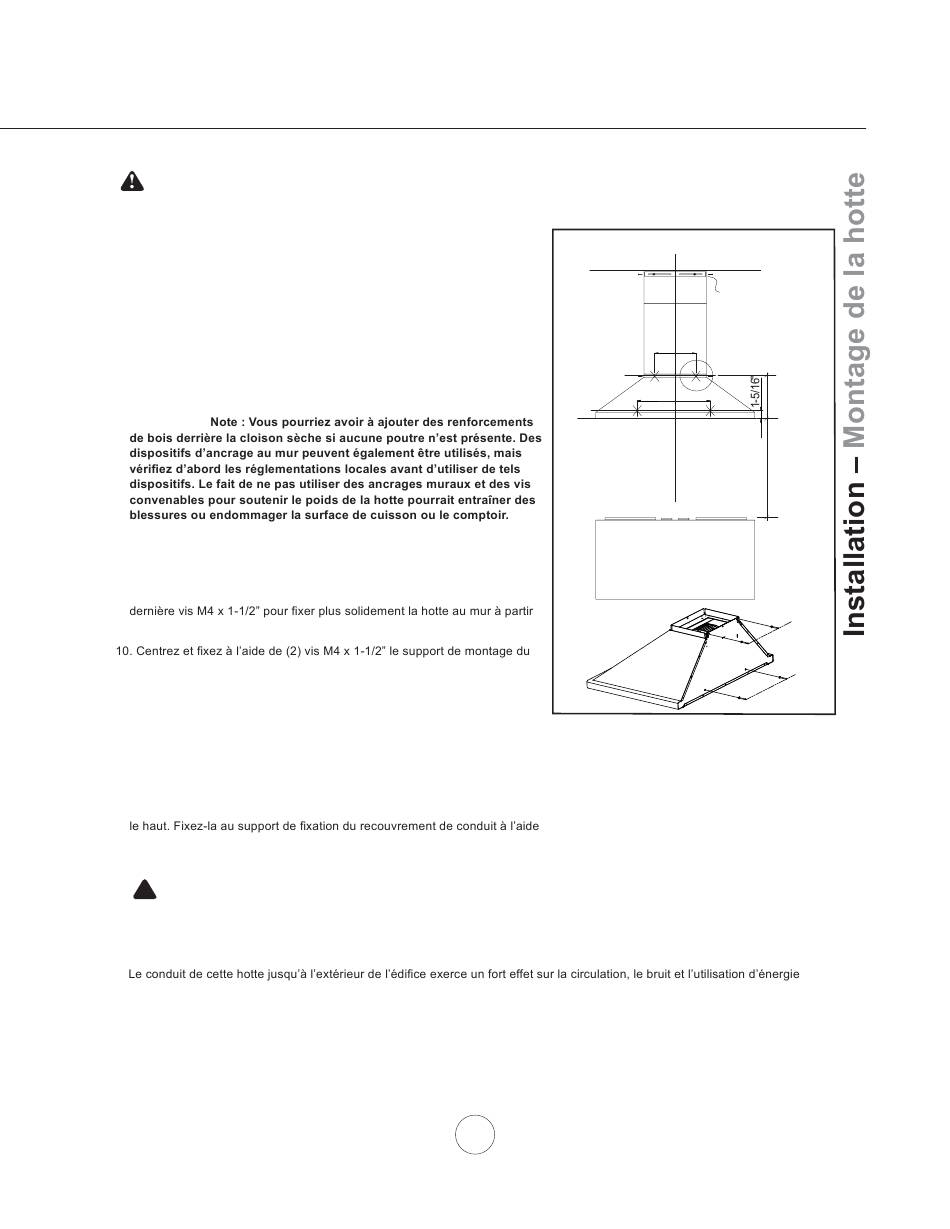

1. Prenez la mesure entre la surface de la cuisinière et la base de la hotte;
marquez la ligne A (min. 26" à partir du dessus de la cuisinière).
2. Marquez la ligne centrale avec exactitude.
3. Marquez la ligne de hauteur de montage B (à 1-5/16" de la ligne A).
4. Marquez la ligne de hauteur de montage C (à 13-1/8" de la ligne A).
5. Marquez la largeur de montage B à partir de la L/C (12-3/4").
6. Marquez la largeur de montage C à partir de la L/C (9-7/16").
7. Fixez (2) vis M4 x 1-1/2" aux poutres de la ligne C. Ne tournez pas les vis
jusqu'au fond.
8. Installez le collier du conduit circulaire de 8" avec registre antirefoulement
sur la partie supérieure du bâti de la hotte à l'aide de quatre (4) vis à tête
plate M4 x 8.
9. Suspendez la hotte aux vis et serrez-les à la main (FIG. A #1). Utilisez la
de l'intérieur de la hotte.
recouvrement de conduit au mur juste en dessous du plafond ou de la
retombée de plafond.
11. Procédez à l'installation des composantes électriques.
12.*Installez le conduit et appliquez le ruban à conduit.
13.Allumez la hotte et assurez-vous qu'il n'y a pas de fuites autour du ruban à
conduit.
14.Fixez les plaques de recouvrement coulissantes du conduit à la hotte et
faites glisser la plaque de recouvrement intérieure (partie supérieure) vers
de deux (2) vis M4 x 8.
!
AVERTISSEMENT : Le câblage électrique doit être réalisé par une
personne qualifiée en conformité avec tous les codes et toutes les normes
en vigueur. Cette hotte doit être mise à la terre convenablement. Coupez
l'alimentation électrique du panneau électrique avant de procéder au câblage.
du ventilateur. Utilisez un conduit le plus court et le plus droit possible pour obtenir de meilleurs résultats, et évitez d'installer
le ventilateur avec des conduits plus étroits que ce qui est recommandé. L'isolation autour des conduits peut réduire la perte
d'énergie et empêcher le développement de moisissures. Les ventilateurs installés avec des conduits existants peuvent ne pas
atteindre leur débit d'air nominal.
C
B
A
9
L/C
Support pour le
recouvrement du
conduit
9-7/16"
12-3/4"
13-1/8"
26" min
L/C
C
B
FIG. A
