Installation du modèle à dérivation
ÉTAPE 5 : Installation de la gaine
1
2
1
Le montage de la dérivation est terminé. Passez à la page 11.
Avant de passer à l'étape suivante :
J'ai bien fixé l'humidificateur à la gaine en respectant les instructions.
Humidificateur 69-2413EF—01
All manuals and user guides at all-guides.com
MCR29933
2
2
MCR29878

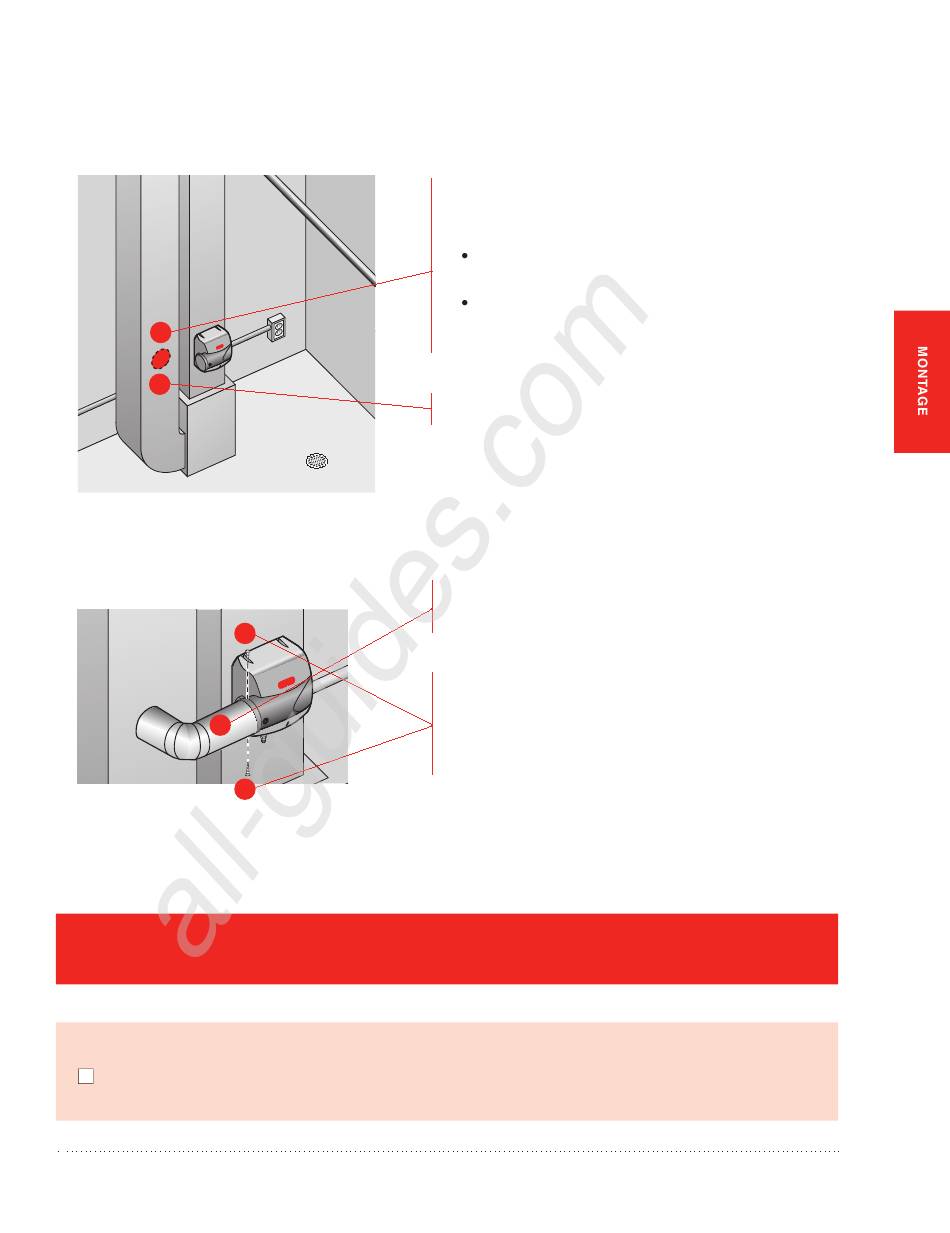

Sur la gaine à l'opposée de la dérivation de
l'humidificateur, coupez un orifice de gaine de 6 po
de diamètre.
Si l'humidificateur est installé sur la gaine d'arrivée,
l'orifice de 6 po de diamètre doit être sur le retour.
Si l'humidificateur est installé sur la gaine de
retour, l'orifice de 6 po de diamètre doit être sur
l'arrivée.
Attachez un collet de gaine rond de 6 po dans l'orifice
de gaine de 6 po.
Utilisez une gaine rigide ou aluminiée flexible de 6
po pour connecter le collet de départ à l'orifice de
dérivation de l'humidificateur.
Fixez la gaine à l'orifice de l'humidificateur avec
des vis à tôle autotaraudeuses en utilisant les trous
prépercés sur l'orifice de dérivation. Pour plus
d'étanchéité, enroulez du ruban à tôle autour du point
de connexion de la gaine à l'orifice.
9
