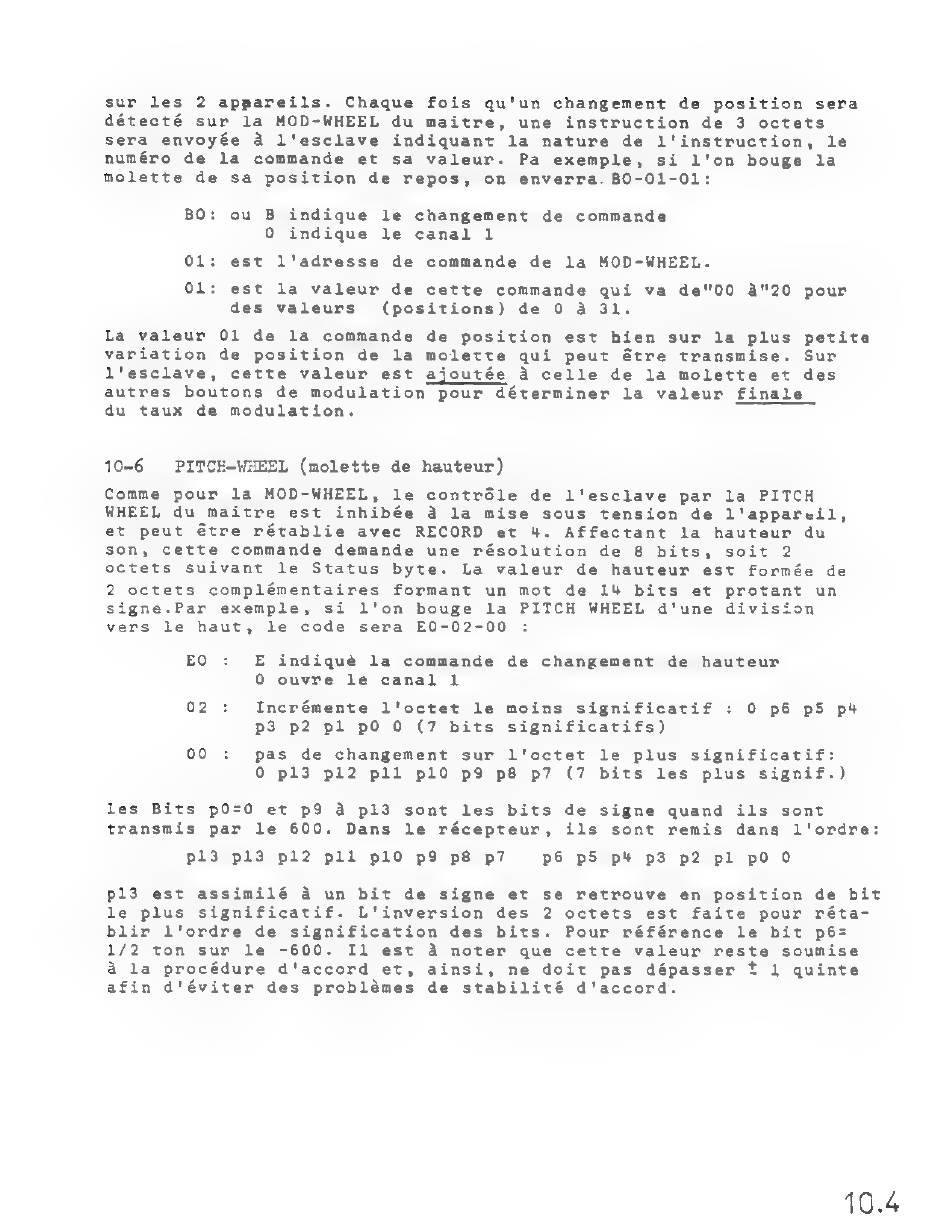

sur
les
2 appareils.
Chaque
fois
qu'un
changement
de
position
sera
détecté
sur
la
MOD-WHEEL
du
maitre,
une
instruction
de
3 octets
sera
envoyée
à l'esclave
indiquant
la
nature
de
l'instruction,
le
numéro
de
la
commande
et
sa
valeur.
Pa
exemple,
si
l'on
bouge
la
molette
de
sa
position
de
repos,
on
enverra.
BO-01-01:
BO:
ou
B
indique
le
changement
de
commande
0
indique
le
canal
1
01:
est
l'adresse
de
commande
de
la
MOD-WHEEL.
01:
est
la
valeur
de
cette
commande
qui
va
de"00
4"20
pour
des
valeurs
(positions)
de
0 à 31.
La
valeur
01
de
la
commande
de
position
est
hien
sur
la
plus
petite
variation
de
position
de
la
molette
qui
peut
être
transmise.
Sur
l'esclave,
cette
valeur
est
ajoutée
à celle
de
la
molette
et
des
autres
boutons
de
modulation
pour
déterminer
la
valeur
finale
du
taux
de
modulation.
10-6
PITCH-WHEEL
(molette
de hauteur)
Comme
pour
la
MOD-WHEEL,
le
contrôle
de
l'esclave
par
la
PITCH
WHEEL
du
maitre
est
inhibée
à
la
mise
sous
tension
de
l'appareil,
et
peut
être
rétablie
avec
RECORD
et
4.
Affectant
la
hauteur
du
son,
cette
commande
demande
une
résolution
de
8
bits,
soit
2
octets
suivant
le
Status
byte.
La
valeur
de
hauteur
est
formée
de
2 octets
complémentaires
formant
un
mot
de
14
bits
et
protant
un
signe.Par
exemple,
si
l'on
bouge
la
PITCH
WHEEL
d'une
division
vers
le
haut,
le
code
sera
E0-02-00
EO
:
E
indique
la
commande
de
changement
de
hauteur
0 ouvre
le
canal
1
02
:
Incrémente
l'octet
le
moins
significatif
: O p6
p5
p4
p3
p2
pl
pO
O
(7 bits
significatifs)
00
:
pas
de
changement
sur
l'octet
le
plus
significatif:
O pl3
p12
pli
plO
p9
p8
p7
(7 bits
les
plus
signif.)
les
Bits
p0=0
et
p9
à p13
sont
les
bits
de
signe
quand
ils
sont
transmis
par
le
600.
Dans
le
récepteur,
ils
sont
remis
dans
l'ordre:
p13
p13
pl2
pll
plO
p9
p8
p7
p6
pS
p4
p3
p2
pl
po
O
pl3
est
assimilé
à un
bit
de
signe
et
se
retrouve
en
position
de
bit
le
plus
significatif.
L'inversion
des
2 octets
est
faite
pour
réta-
blir
l'ordre
de
signification
des
bits.
Pour
référence
le
bit
p6=
1/2
ton
sur
le
-600.
Il
est
à noter
que
cette
valeur
reste
soumise
à la
procédure
d'accord
et,
ainsi,
ne
doit
pas
dépasser
t 1 quinte
afin
d'éviter
des
problémes
de
stabilité
d'accord.
10.4
