COUPLAGE
D'ENVELOPPE
(FILTRE)
NIVEAU DE
SUSTAIN
INTERRUPTEUR
"KEYBOARD"
: En position
"FULL",
la tension
de contróle
du
clavier
(CV) est appliquée
A la fréquence
de coupure
du filtre,
exacte-
ment comme
elle est appliquée
aux oscillateurs
A et B. Le filtre suivra
le clavier
et la fréquence
de coupure
sera maintenue
4 un point constant
vis-a-vis
des notes
jouées.
Ceci produit une homogénéité
de timbre sur
toute
l'étendue
du clavier.
En position
"OFF",
les notes
jouées
en haut
du clavier
auront
davantage
d'harmoniques
supprimés
par rapport
aux notes
du bas
de clavier.
Le résultat
est que les notes
aigües
auront
un timbre
plus sourd.
Il va de soi que le réglage
1/2 donne un réglage
intermédiaire.
Si la résonance
du filtre
est poussée à l'oscillation
(au-dessus
de 7),
la position
"FULL"
du "FILTER
KEYBOARD"
permettra
á l'utilisateur
de con-
tróler l'onde sinusoidale
produite par cette oscillation
á partir du cla-
vier.
(Dans
ce cas,
il est préférable
de mettre
le bouton
"FILTER
ENVELOP-
PE AMOUNT"
à zéro pour maintenir
une réponse
rectangulaire
d'une voix à
une
autre
-sauf
si l'on recherche
des effets
compliqués).
Si on actionne
l'interrupteur
pendant
que des touches
sont
enfoncées,
on
n'entendra
l'effet
que quand
une nouvelle
touche
sera
frappée.

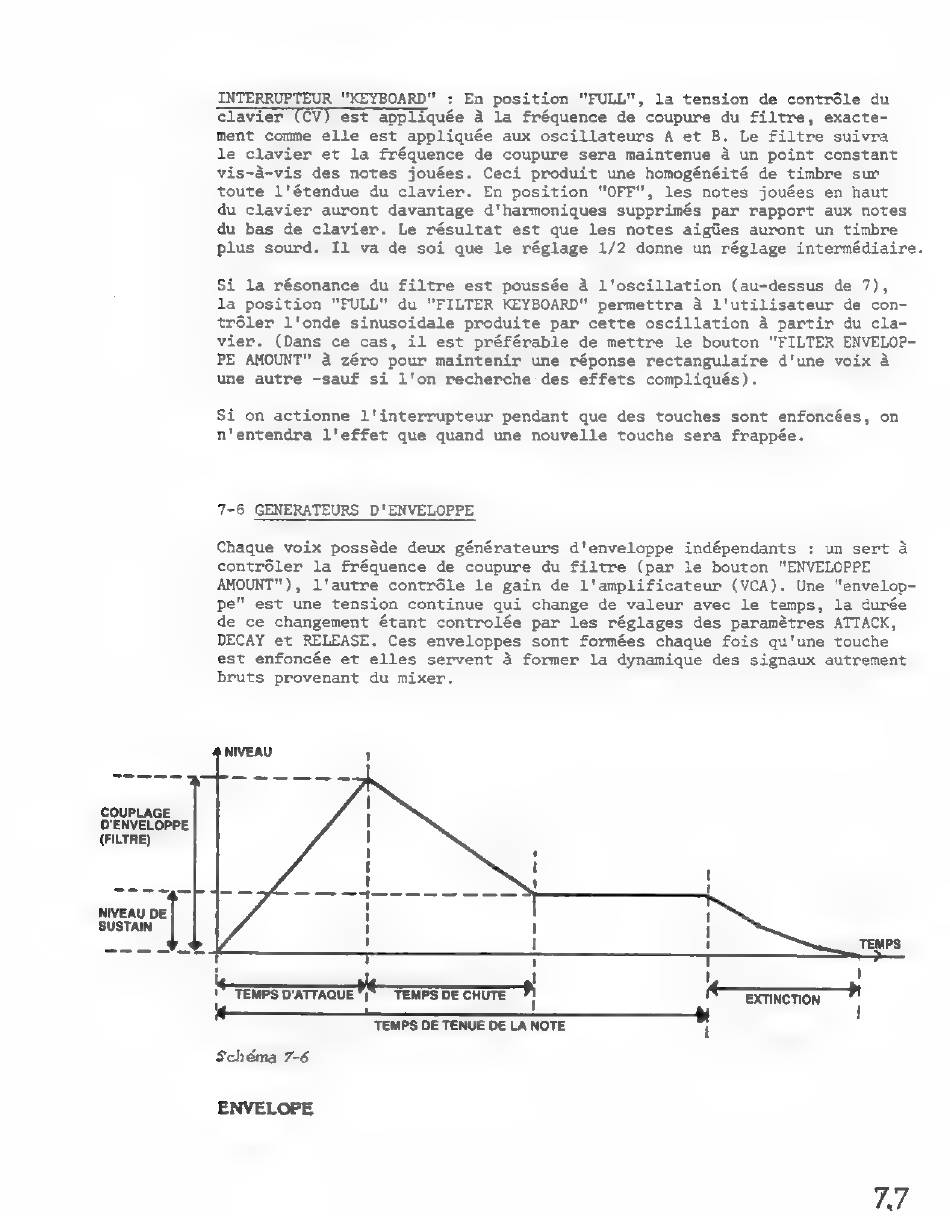

7-6 GENERATEURS
D'ENVELOPPE
Chaque
voix possède
deux
générateurs
d'enveloppe
indépendants
: un sert à
contrôler
la fréquence
de coupure
du filtre
(par le bouton
"ENVELOPPE
AMOUNT"),
l'autre
contrôle
le gain de l'amplificateur
(VCA).
Une "envelop-
pe" est
une
tension
continue
qui change
de valeur
avec
le temps,
la durée
de ce changement étant controlée
par les réglages des paramètres ATTACK,
DECAY
et RELEASE.
Ces enveloppes
sont
formées
chaque
fois
qu'une
touche
est
enfoncée
et
elles
servent
à former
la dynamique
des
signaux
autrement
bruts
provenant
du mixer.
TEMPS
TEMPS DE TENUE DE LA NOTE
t
Schéma 7-6
ENVELOPE
77
