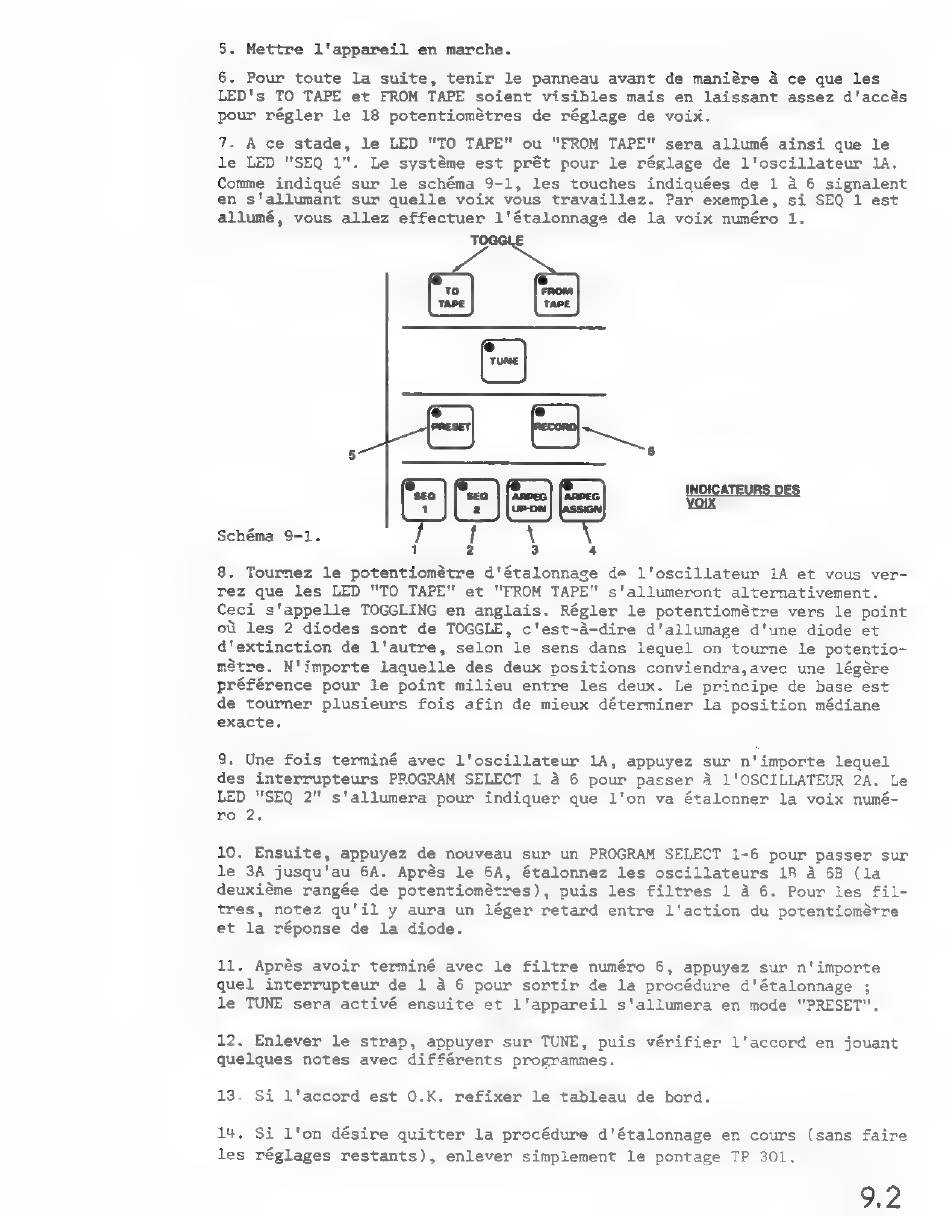

5. Mettre
L'appareil
en marche.
6.
Pour
toute
la suite,
tenir
le panneau
avant
de manière
à ce
que
les
LED's
TO TAPE
et FROM
TAPE
soient
visibles
mais
en laissant
assez
d'accés
pour régler le 18 potentiométres
de réglage de voix.
7. A ce stade,
le LED "TO TAPE"
ou "FROM
TAPE"
sera
allumé
ainsi
que le
le LED "SEQ 1".
Le système est prêt pour le réglage de l'oscillateur
1A.
Comme
indiqué sur le schéma 9-1, les touches
indiquées de 1 4 6 signalent
en s'allumant
sur quelle
voix
vous
travaillez.
Par exemple,
si SEQ 1 est
allumé,
vous
allez
effectuer
l'étalonnage
de la voix numéro
1.
Se
=
Ej
—
8. Tournez
le potentiomètre
d'étalonnage
de l'oscillateur
1A et vous
ver-
rez que les LED "TO TAPE" et "FROM TAPE" s'allumeront
alternativement.
Ceci
s'appelle
TOGGLING
en anglais.
Régler
le potentiométre
vers
le point
où les 2 diodes
sont de TOGGLE,
c'est-à-dire
d'allumage
d'une diode et
d'extinction
de l'autre,
selon
le sens
dans
lequel
on tourne
le potentio-
métre.
N'importe
laquelle
des deux
positions
conviendra,avec
une
légére
préférence
pour
le point milieu
entre
les
deux.
Le principe
de base est
de tourner
plusieurs
fois
afin
de mieux
déterminer
la position
médiane
exacte.
Schéma
9-1.
9. Une fois
terminé
avec
l'oscillateur
1A, appuyez
sur
n'importe
lequel
des
interrupteurs
PROGRAM
SELECT
1 à 6 pour
passer
à 1'OSCILLATEUR
2A.
Le
LED "SEQ
2" s'allumera
pour
indiquer
que
l'on va étalonner
la voix numé-
ro 2.
10.
Ensuite,
appuyez
de nouveau
sur
un
PROGRAM
SELECT
1-6 pour passer
sur
le 3A jusqu'au 6A. Après le 6A, étalonnez
les oscillateurs
1R à 6B (la
deuxième
rangée
de potentiométres),
puis
les
filtres
1 à 6. Pour
les
fil-
tres,
notez
qu'il y aura
un
léger retard
entre
l'action
du potentiomètre
et la réponse de la diode.
11.
Après
avoir
terminé
avec
le filtre
numéro
6, appuyez
sur n'importe
quel
interrupteur
de 1 à 6 pour
sortir
de la procédure
d'étalonnage
;
le TUNE
sera
activé
ensuite
et l'appareil
s'allumera
en mode
"PRESET".
12.
Enlever
le strap,
appuyer
sur TUNE,
puis
vérifier
l'accord
en jouant
quelques
notes
avec
différents
programmes.
13.
Si l'accord
est
0.K.
refixer
le tableau
de bord.
14.
Si l'on désire
quitter
la procédure
d'étalonnage
en cours
(sans
faire
les réglages
restants),
enlever
simplement
le pontage
TP 301.
9.2
