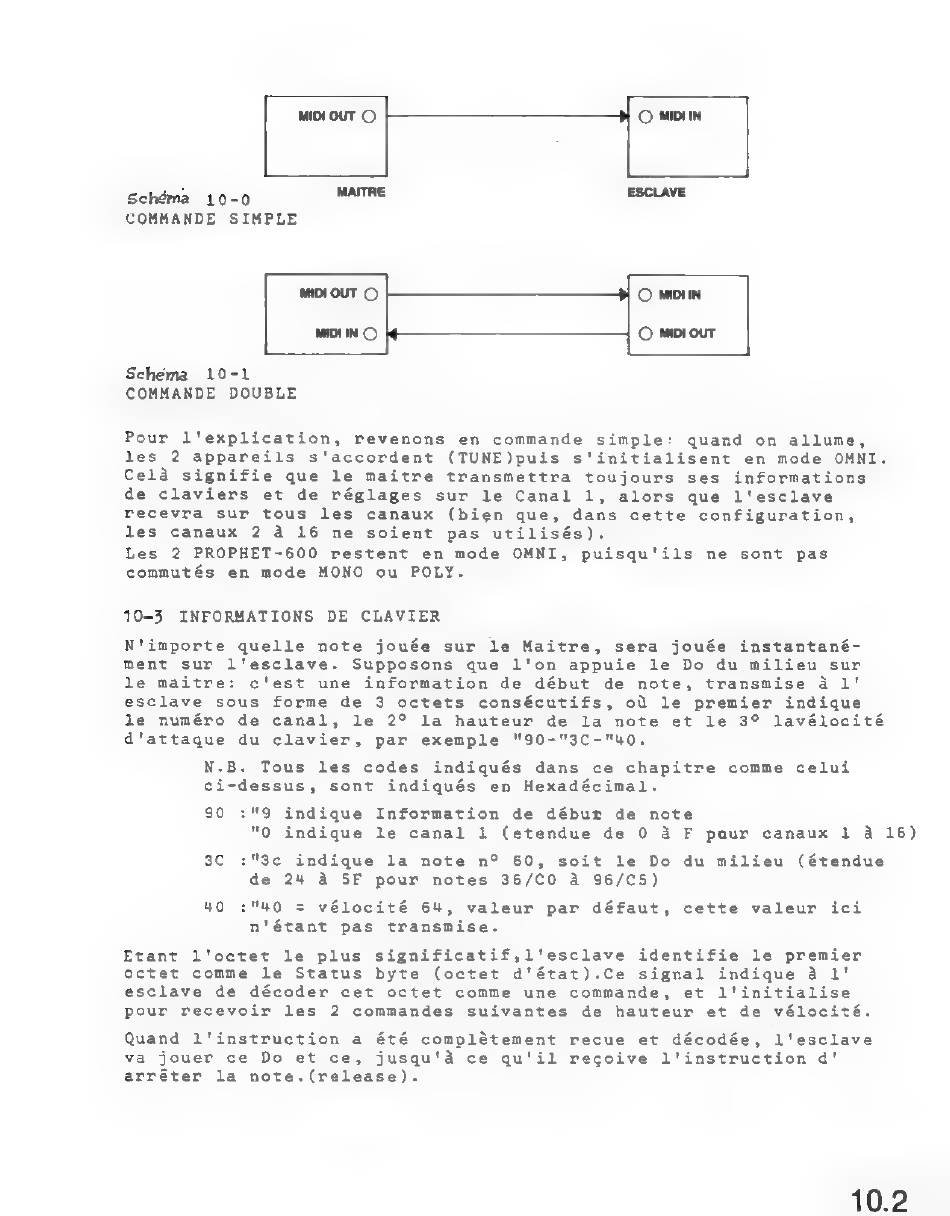

Schéma
10-0
MAITRE
ESCLAVE
COMMANDE
SIMPLE
MIDI OUT O
O MIDIIN
MIDI IN O
O MIDI OUT
Schema
10-1
COMMANDE
DOUBLE
Pour
l'explication,
revenons
en
commande
simple:
quand
on
allume,
les
2 appareils
s'accordent
(TUNE)puis
s'initialisent
en
mode
OMNI.
Celà
signifie
que
le
maitre
transmettra
toujours
ses
informations
de
claviers
et
de
réglages
sur
le
Canal
1,
alors
que
l'esclave
recevra
sur
tous
les
canaux
(bien
que,
dans
cette
configuration,
les
canaux
2 à 16 ne
soient
pas
utilisés).
Les
2 PROPHET-600
restent
en
mode
OMNI,
puisqu'ils
ne
sont
pas
commutés
en
mode
MONO
ou
POLY.
10-3
INFORMATIONS
DE
CLAVIER
N'importe
quelle
note
jouée
sur
le
Maitre,
sera
jouée
instantané-
ment
sur
l'esclave.
Supposons
que
l'on
appuie
le
Do
du
milieu
sur
le
maitre:
c'est
une
information
de
début
de
note,
transmise
à
Li
esclave
sous
forme
de
3 octets
consécutifs,
où
le
premier
indique
le
numéro
de
canal,
le
2°
la
hauteur
de
la
note
et
le
3°
lavélocité
d'attaque
du
clavier,
par
exemple
"90-"3C-"40.
N.B.
Tous
les
codes
indiqués
dans
ce
chapitre
comme
celui
ci-dessus,
sont
indiqués
en
Hexadécimal.
90
:"9
indique
Information
de
début
de
note
"0
indique
le
canal
1 (etendue
de
0 à F paur
canaux
1 à 16)
3C
:"3c
indique
la
note
n°
60,
soit
le
Do
du
milieu
(étendue
de
24
à SF
pour
notes
36/C0
à 96/C5)
40
:"40
=
vélocité
64,
valeur
par
défaut,
cette
valeur
ici
n'étant
pas
transmise.
Etant
l'octet
le
plus
significatif,l'esclave
identifie
le
premier
octet
comme
le
Status
byte
(octet
d'état).Ce
signal
indique
à 1'
esclave
de
décoder
cet
octet
comme
une
commande,
et
l'initialise
pour
recevoir
les
2 commandes
suivantes
de
hauteur
et
de
vélocité.
Quand
l'instruction
a
été
complètement
recue
et
décodée,
l'esclave
va
jouer
ce
Do
et
ce,
jusqu'à
ce
qu'il
reçoive
l'instruction
d'
arrêter
la
note.(release).
10.2
