Notice d'installation
et d'utilisation
(À conserver précieusement).

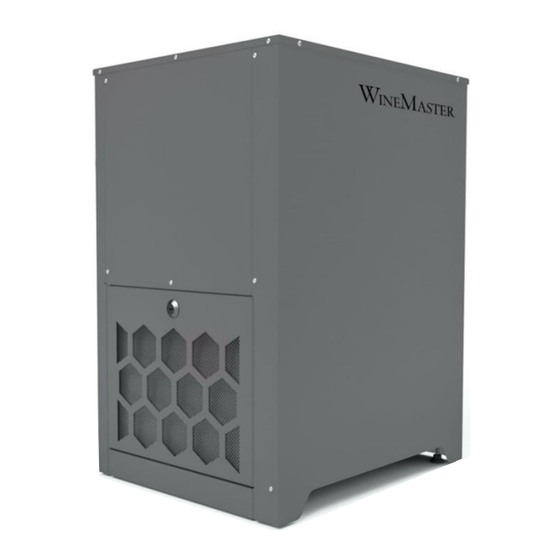

WINEOUT25X
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL :
13/04/2023
1. Modèle : ......................................
2. N° de série : ................................
3. Date d'achat : ..............................
Publicité
Manuels Connexes pour WINEMASTER WINE OUT25X
Sommaire des Matières pour WINEMASTER WINE OUT25X
- Page 1 Notice d’installation et d’utilisation (À conserver précieusement). WINEOUT25X INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL : 13/04/2023 1. Modèle : ……………………………..2. N° de série : ………………………….. 3. Date d'achat : …………………………...
- Page 2 4.2. Branchement du thermostat ............... 13 4.3. Branchement du CLIMATISEUR WINEMASTER ® ........14 4.4. Réglage de la température du CLIMATISEUR WINEMASTER ® ....15 4.5. Réglage de l’unité de mesure .............. 15 ENTRETIEN ET MAINTENANCE DU CLIMATISEUR WINEMASTER ®...
- Page 3 13.04.2023 VERSION Introduction Vous venez d’acquérir un climatiseur WINEMASTER ® et nous vous remercions de la confiance témoignée. De sa conception à sa commercialisation, tout a été mis en œuvre afin de vous offrir un produit exclusif et de très grande qualité. Fruit du travail de toute une équipe qui trouve dans cette philosophie une motivation toujours plus grande de vous satisfaire, nous espérons que votre climatiseur WINEMASTER...
- Page 4 13.04.2023 VERSION Caractéristiques WINE OUT25X Poids de l’appareil 45kg Dimensions de l’appareil (mm) H.700 X L.503 X P.498 Réglage de la température Préréglé à 12°C, ajustable entre 8 et 18°C Température extérieure maxi. 40°C Puissance frigorifique 550 W à 15°C Alimentation électrique...
- Page 5 → L’aspiration et le rejet de l’air permettant son refroidissement se fait par l’intermédiaire de deux gaines traversants le mur. 2.1. Rejet d’air chaud Si le climatiseur WINEMASTER ® rejette l'air chaud en intérieur (climatiseur installé dans un local), celui-ci doit être bien ventilé...
- Page 6 13.04.2023 VERSION 2.2. Isolation de la cave Elle est déterminante pour un bon fonctionnement du climatiseur WINEMASTER ® . Une isolation adéquate contribuera à assurer une meilleure stabilité de la température et de l’hygrométrie. Le tableau « choix de l’isolation » ci-après permet de déterminer le type et l’épaisseur d’isolant nécessaires en fonction du volume intérieur de la cave, pour une température intérieure de 12°C.
- Page 7 Ces isolants seront revêtus, sur la face interne de la cave, d’un parement de protection. → Le polyuréthane est un isolant qui, du fait de sa composition chimique, n’est pas attaqué par les rongeurs. WINE OUT25X Page 7 UIDE D...
- Page 8 Isoler la porte existante avec un isolant du même type que pour les parois de la cave. Intercaler un joint d'étanchéité (en mousse par exemple) entre le battant et le dormant de la porte, sur toute sa périphérie. Utiliser une porte isotherme WINEMASTER ® , garnie de mousse polyuréthane avec un joint d'étanchéité...
- Page 9 13.04.2023 VERSION 3. INSTALLATION DU CLIMATISEUR WINEMASTER ® L’APPAREIL DOIT ETRE INSTALLE EN RESPECTANT LES REGLES NATIONALES D’INSTALLATION ELECTRIQUE. S’assurer de choisir le bon emplacement du climatiseur : Choisir l’endroit idéal : longueur des gaines la plus courte possible Aucun obstacle en face de la ventilation (facilite la circulation du flux d’air froid) Le support ou le sol doit être de niveau et ne pas transmettre de vibrations...
- Page 10 à percer. Attention, si l’appareil est posé au sol, le gabarit est conçu pour la hauteur minimal des pieds. Placer le gabarit de perçage contre le mur extérieur, là où sera installé le climatiseur WINEMASTER ® Exterieur Tracer les emplacements des trous de passage des Percer les trous tracés...
- Page 11 Fixer le climatiseur sur les équerres : Poser le climatiseur sur les équerres Déplier les équerres et les fixer au mur Visser les 4 ensembles écrous-rondelles M8 (clé de 13) Insérer les tuyaux sur le climatiseur WINE OUT25X Page 11 UIDE D UTILISATION...
- Page 12 PINCE OU FAIRE UNE BOUCLE VERS LE HAUT ! Le bac de récupération risque de déborder si le tuyau n’est pas dirigé vers le bas Important : Après transport ou manutention, attendre 24 heures avant de brancher le climatiseur. WINE OUT25X Page 12 UIDE D UTILISATION...
- Page 13 4. THERMOSTAT ET RACCORDEMENT ELECTRIQUE 4.1. Winemaster Connect La machine est déjà équipée du dispositif pour l’application Winemaster Connect. Celle-ci doit être reliée à l’aide d’un câble Ethernet (classique 6) à la carte numérique. Le câble est prévu pour passer dans le passe fils derrière la machine.
- Page 14 13.04.2023 VERSION 4.3. Branchement du CLIMATISEUR WINEMASTER ® Le raccordement électrique de la machine se fait à l’aide du câble de branchement Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter tout danger.
- Page 15 13.04.2023 VERSION 4.4. Réglage de la température du CLIMATISEUR WINEMASTER ® Réglage de la température de consigne se fait sur le thermostat : Déverrouiller le thermostat en effectuant un appuie long sur le symbole Appuyer sur le symbole du haut Augmenter la température...
- Page 16 13.04.2023 VERSION 5. ENTRETIEN ET MAINTENANCE DU CLIMATISEUR WINEMASTER ® 5.1. Changement de filtre Ouvrir la grille nid d’abeille Nettoyer le filtre WINEMASTER et la grille nid d’abeille Refermer la grille correctement A FAIRE POUR LE FILTRE : - Contrôle : tous les 3 mois...
- Page 17 En cas de panne frigorifique, WINEMASTER pourra demander le retour en atelier pour réparation, suite au diagnostic effectué par le revendeur qualifié ou son intervenant. Le matériel devra être emballé et tenu à...
- Page 18 2 , R o u t e d e B e a u n e 7 1 2 1 0 E c u i s s e s - F r a n c e + 3 3 ( 0 ) 3 7 3 5 7 0 0 7 9 | i n f o @c l i md e c a v e . c o m...
