Vega VEGASON 62 Notice De Mise En Service Simplifiée

Capteur à ultrasons pour la mesure de niveau continue profibus pa
Masquer les pouces Voir aussi pour VEGASON 62:

Publicité

Liens rapides

Notice de mise en service
simplifiée
Capteur à ultrasons pour la mesure de
niveau continue

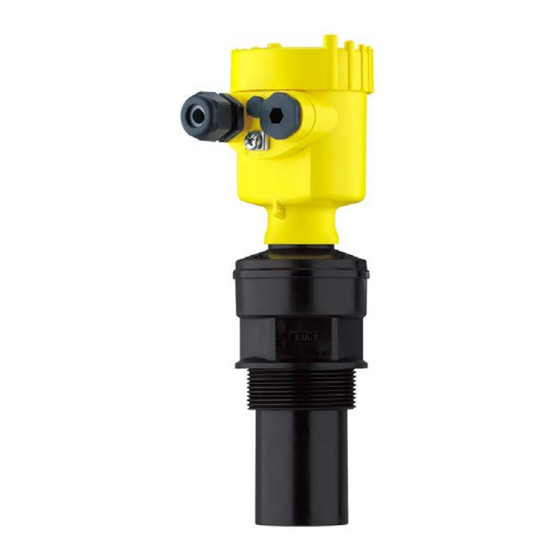

VEGASON 62
Profibus PA
Document ID: 51861

Publicité

loading

Sommaire des Matières pour Vega VEGASON 62

  • Page 1 Notice de mise en service simplifiée Capteur à ultrasons pour la mesure de niveau continue VEGASON 62 Profibus PA Document ID: 51861...
  • Page 2 SIL, vous donnent d'autres informations. Vous les trouverez disponibles au télécharge- ment sous "www.vega.com". Notice de mise en service VEGASON 62 - Profibus PA : ID du document 28785 Date de rédaction de la notice de mise en service simplifiée :2019- 03-12 VEGASON 62 • Profibus PA...
  • Page 3 Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGASON 62 est un capteur pour la mesure de niveau continue. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".
  • Page 4 C'est pourquoi nous avons mis en œuvre un système de management environnemental ayant pour objectif l'amélioration continue de la protection de l'environnement. Notre système de management environnemental a été certifié selon la norme DIN EN ISO 14001. VEGASON 62 • Profibus PA...
  • Page 5 1 Pour votre sécurité Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre "Emballage, transport et stockage" • au chapitre "Recyclage" VEGASON 62 • Profibus PA...
  • Page 6 Vous trouverez également les données sur votre smartphone : • Télécharger l'appli VEGA depuis l'"Apple App Store" ou depuis le "Google Play Store" • Numériser le code Datamatrix situé sur la plaque signalétique de l'appareil ou •...
  • Page 7 Installez le capteur à une distance d'au moins 200 mm (7.874 in) de la paroi de la cuve. > 200 mm Fig. 2: Montage sur cuve à toit bombé Niveau de référence Centre de la cuve ou axe de symétrie VEGASON 62 • Profibus PA...
  • Page 8 10. Raccorder le blindage à la borne de terre interne et relier la borne de terre externe à la liaison équipotentielle 11. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble 12. Revisser le couvercle du boîtier Le raccordement électrique est terminé. VEGASON 62 • Profibus PA...
  • Page 9 Fig. 4: Schéma de raccordement - boîtier à chambre unique Tension d'alimentation, signal de sortie 4.3 Schéma de raccordement du boîtier à deux chambres Schéma de raccordement I 2 C Fig. 5: Schéma de raccordement - boîtier à deux chambres Tension d'alimentation, signal de sortie VEGASON 62 • Profibus PA...
  • Page 10 Fig. 6: Insertion du module de réglage et d'affichage Remarque: Si le module de réglage et d'affichage doit demeurer définitivement dans votre appareil pour disposer en permanence d'un affichage des valeurs de mesure, il vous faudra un couvercle plus haut muni d'un hublot. VEGASON 62 • Profibus PA...
  • Page 11 Grâce à ces indications, il sera possible de calculer la hauteur de remplissage proprement dite. En même temps, cette saisie vous per- mettra de limiter la plage de travail du capteur du maximum à la plage réellement nécessaire. VEGASON 62 • Profibus PA...
  • Page 12 3. Validez "Élimination des signaux parasites - modifier maintenant" avec [OK] et sélectionnez le menu situé en dessous "Nouvelle création". Saisissez la distance réelle du capteur à la surface du produit. Tous les signaux parasites existants dans cette plage VEGASON 62 • Profibus PA...
  • Page 13 1.245 m(d) 6.789 m(d) Forme de la cuve Courbe de linéarisation Channel Atténuation Cuve de stockage Linéaire Valeur PV lin. TAG capteur Capteur Afficheur Réglage de base ▶ Afficheur Diagnostic Service Info Valeur d'affichage Éclairage ▼ PA-Out Éteint VEGASON 62 • Profibus PA...
  • Page 14 Activer maintenant ? Info Réglage de base Afficheur Diagnostic Service ▶ Info Type d'appareil Date d'étalonnage Dernière modification Caractéristiques du via PC capteur 24 mars 2015 Version logicielle Afficher maintenant ? Numéro de série 3.80 10 avril 2015 12345678 VEGASON 62 • Profibus PA...
  • Page 15 Ʋ Appareil non Ex 12 … 32 V DC Ʋ Appareil Ex-ia 12 … 24 V DC Ʋ Appareil Ex d ia Éclairage pas possible Alimentation par Coupleur de segments DP/PA Nombre max. decapteurs non Ex/Ex 32/10 VEGASON 62 • Profibus PA...
  • Page 16 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2019 VEGA Grieshaber KG Tél. +49 7836 50-0 Am Hohenstein 113...
