PRECAUCIÓN:
< Desconecte la corriente de todos los equipos antes de realizar las
conexiones.
< Lea las instrucciones de cada uno de los componentes que
pretenda usar con esta unidad.

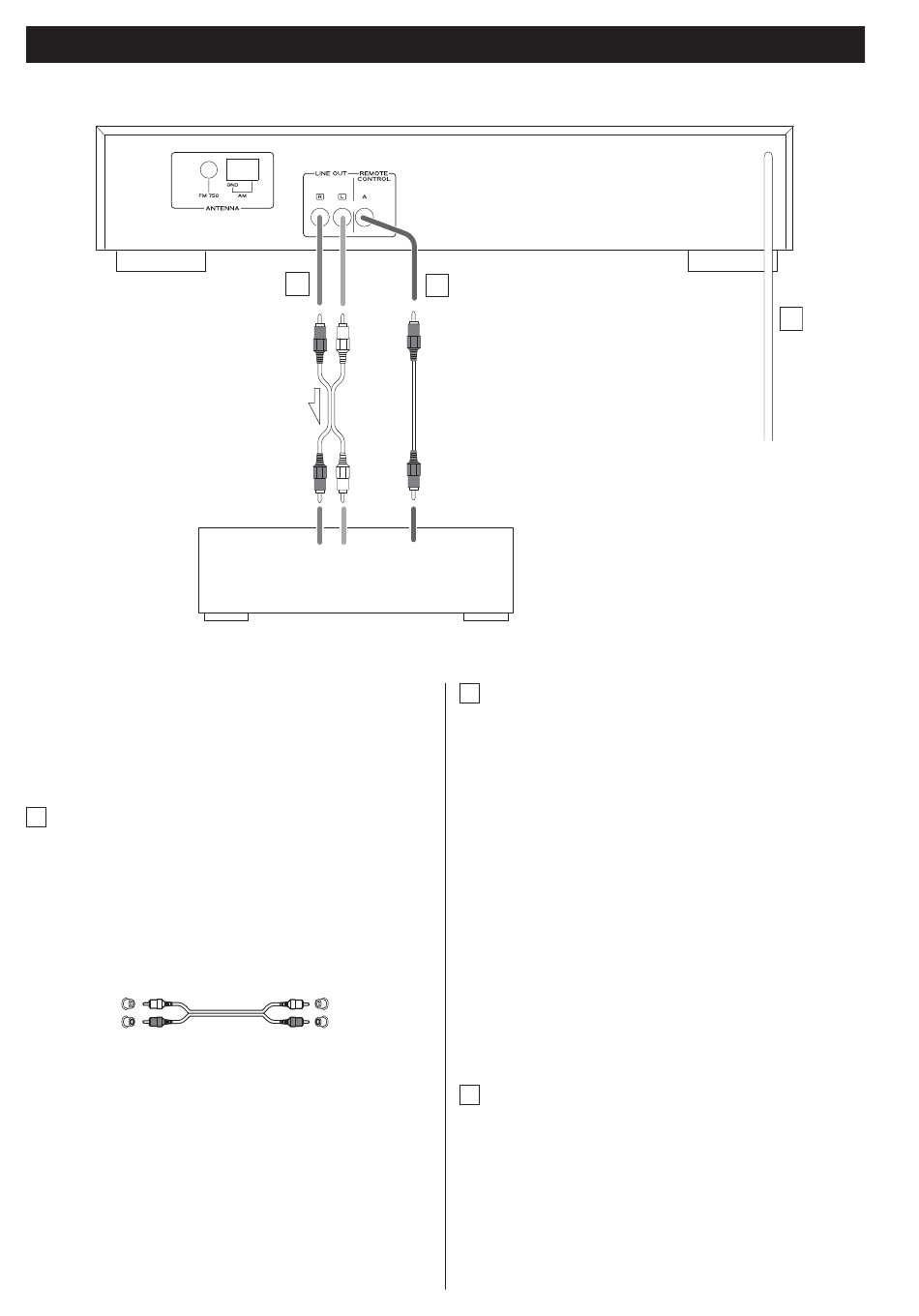

A Terminales LINE OUT
Estos terminales transmiten una señal de audio analógica
de 2 canales. Conecte estos terminales a los terminales de
sintonizador (TUNER) del amplificador (A-R650) con un cable a
RCA estéreo.
Asegúrese de conectar el cable de la siguiente manera:
conector blanco q terminal blanco (L: canal izquierdo)
conector rojo q terminal rojo (R: canal derecho)
Blanco (L)
Rojo (R)
< Asegúrese de insertar firmemente cada conector. Para evitar
ruidos y zumbidos, no junte los cables de interconexión de
señal con el cable de alimentación de CA o los cables de los
altavoces.
40
A
R L
TUNER
(LINE IN)
Amplifier (A-R650)
Blanco (L)
Rojo (R)
Conexión
B
REMOTE
CONTROL
B Terminal REMOTE CONTROL
Si tiene un TEAC A-R650, conecte este terminal al terminal
del mismo nombre del A-R650 con el cable de conexión de
control remoto. Así le será más cómodo controlar el equipo con
algunas funciones.
< Cuando sintonice una emisora, el selector de entrada del
A-R650 se ajusta automáticamente a "TUNER".
Si desea usar las funciones del mando a distancia, conecte el
terminal REMOTE CONTROL de cada componente con el cable
de conexión de control remoto y ponga el interruptor REMOTE
CONTROL SELECTOR del panel posterior del T-R650 en "SYSTEM".
< Puede utilizar el mando a distancia US-431 (suministrado para
el A-R650). Apunte el mando a distancia hacia el A-R650 para
controlar esta unidad.
Nota:
No se suministra mando a distancia con esta unidad.
C Cable de alimentación de corriente
Después de realizar todas las demás conexiones, conecte el
enchufe a la toma eléctrica.
Asegúrese de conectar el cable de alimentación a una toma de
corriente que suministre el voltaje correcto.
Al enchufar o desenchufar el cable de alimentación, sujételo
siempre por la clavija del enchufe.
T-R650
C
