PIÈCES/ PARTES
Manipuler / Encargarse de

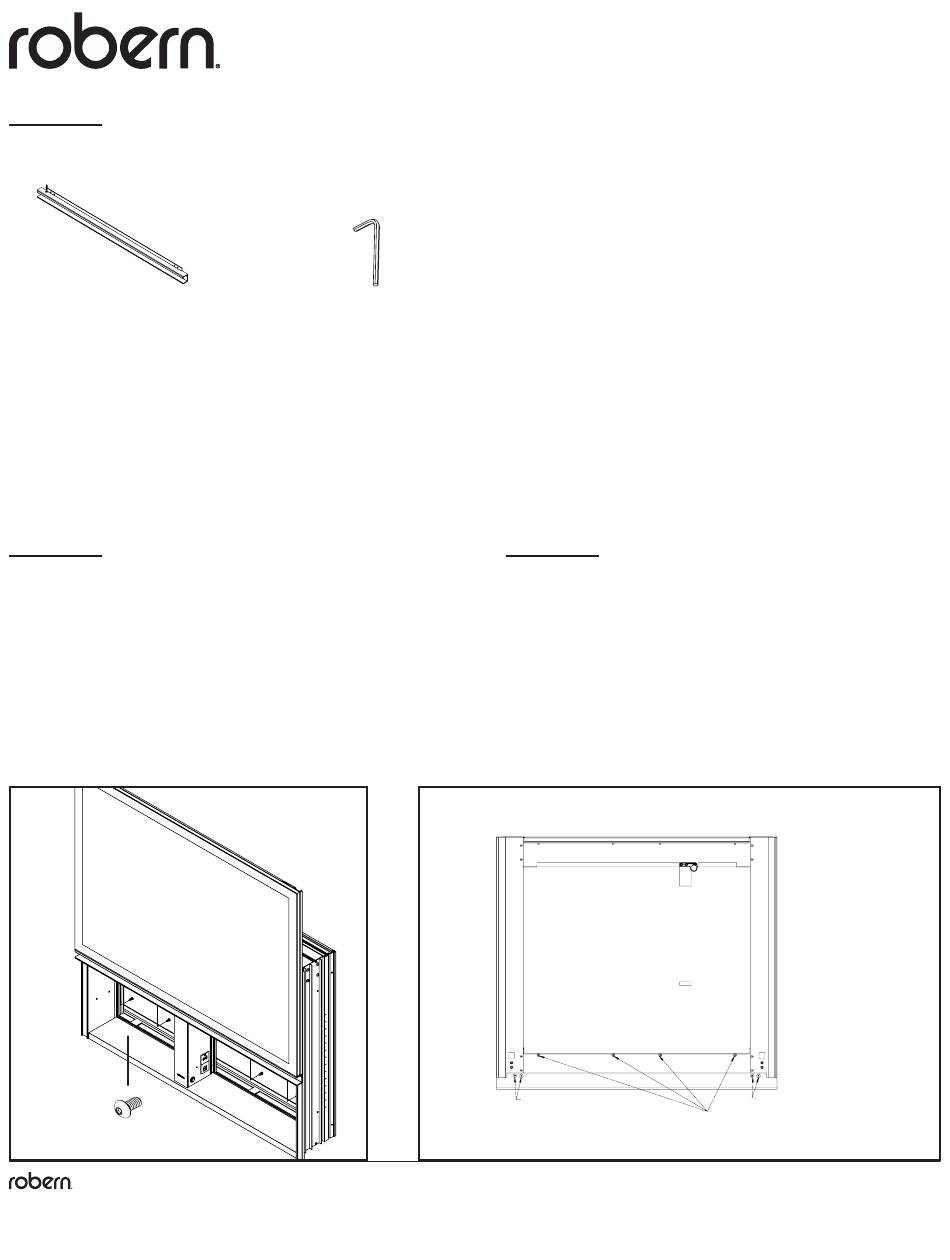

REMPLACEMENT DE LA POIGNÉE
Handle and Mirror Screws-071819.pdf 1 7/19/2019 11:20:08 AM
SANS VEILLEUSE
1. Retirez les quatre vis à tête hexagonale retenant la poignée, comme
indiqué dans l'image 1A, puis retirez la poignée. La poignée retirée
n'est plus nécessaire.
2. Placez la nouvelle poignée dans la même position que l'original
avec la bride de montage derrière le cadre de la porte et réinstallez les
vis retirées à l'étape 1.
1
C
M
Y
CM
MY
CY
CMY
K
© 2019 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376
www.robern.com
Instructions d'installation / Instrucciones de instalación
3/32 Allen Key
1A
Remarque: La vue est depuis l'intérieur du miroir pour l'emplacement de la vis /
Nota: la vista es desde el interior del espejo para la ubicación del tornillo
Vis de poignée /
Tornillos de mango
203-1233
3
Manipuler / Encargarse de
REEMPLAZO DE MANGO SIN LUZ
NOCTURNA
1. Retire los cuatro tornillos hexagonales que sujetan el mango como
se muestra en la Imagen 1A y retire el mango. El asa extraída ya no es
necesaria.
2. Coloque la manija nueva en la misma posición que el original con la
brida de montaje detrás del marco de la puerta, y vuelva a instalar los
tornillos que retiró en el paso 1.
Vis miroir /
Tornillos de espejo
203-1126
Uplift
®
Vis de poignée /
Tornillos de mango
203-1233
No. de pièce / Pieza n.° 209-1315-A rev. 08/21/19
