701 N. Wilson Ave. Bristol, PA 19007 U.S.A.

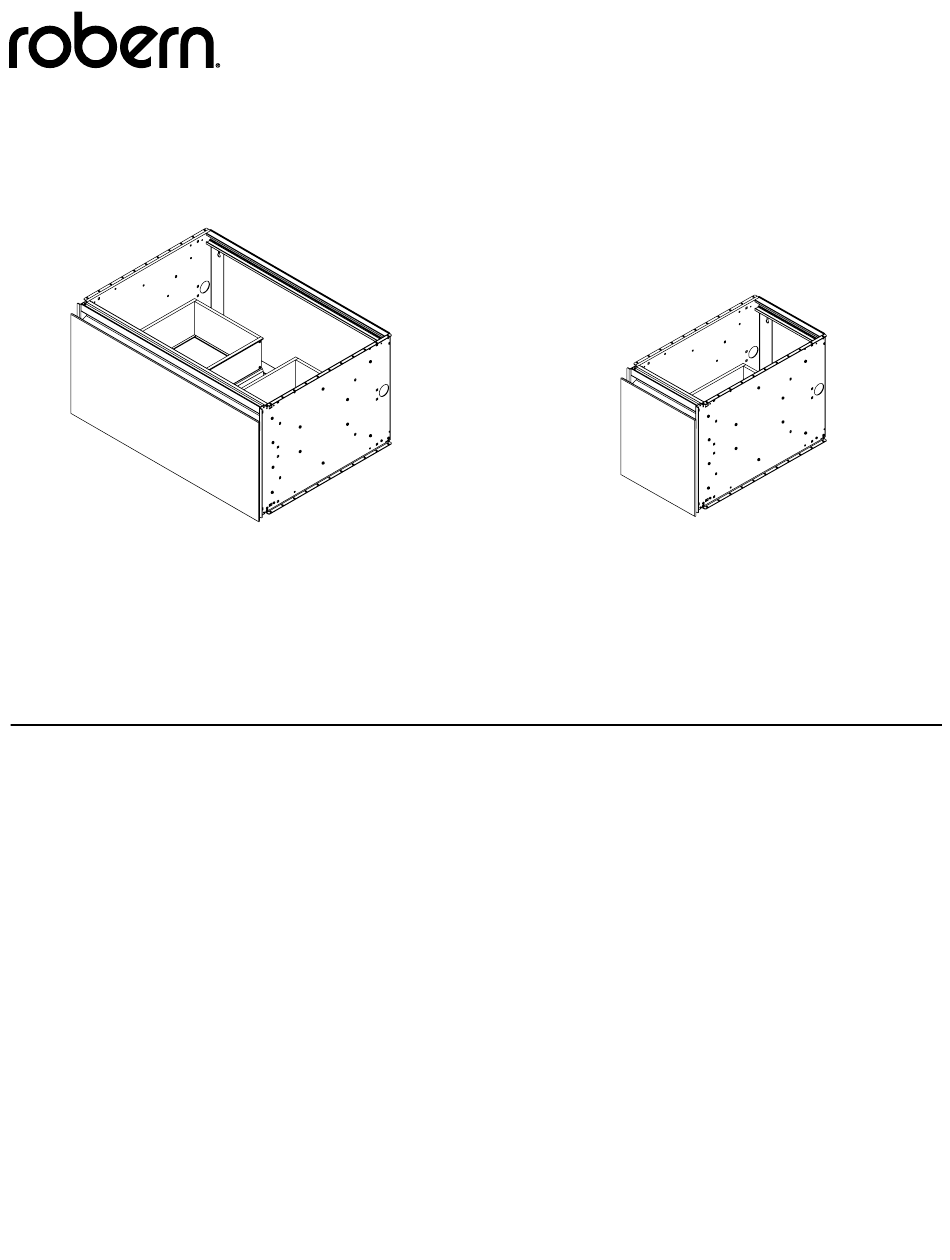

Installation Instructions
This instruction manual contains information
on how to install the 15" high Cartesian
Vanity. This series comes in several sizes
and variations. Electrical option(s) may be
provided with your vanity(s). The vanity series
is modular and can be mounted individually,
ganged or stacked together.
This vanity series needs special site
preparation. Do not install vanities until
all framing, plumbing and electrical option
rough-ins have been completed and wall
surface has been finished. We recommend
using the services of a professional installer.
Observe all local building codes.
Save these instructions for future use and
reference. An improper installation voids
the warranty. Installed vanities cannot be
returned.
If you experience any problems with your
vanities, contact your dealer or Robern
directly.
1
209-1232-D-Cartesian H2
Side Kits sold separetely
Kits secondaires vendus séparément
Kits secundarios se venden por separado
/ Instructions d'installation / Instrucciones de instalación
Ce manuel d'instructions contient de l'information
sur comment installer les 381 mm Cartesian
meuble-lavabo. Ces séries sont disponibles
en plusieurs tailles et variations. Des options
électriques peuvent être offertes avec votre
meuble-lavabo. La série de la meuble-lavabo est
modulaire et peut être monté individuellement,
jumelé ou empilées.
Cette série de meuble-lavabo nécessite une
préparation de site spécial. Ne pas installer
meuble-lavabo jusqu'à ce que tous charpente, la
plomberie et les options électriques rugueux-ins
ont été achevés et la surface du mur a été terminé.
Nous recommandons d'utiliser les services d'un
installateur professionnel. Respectez tous les codes
de construction locaux.
Conservez ces instructions pour référence et
utilisation future. Une mauvaise installation annule
la garantie. Les meuble-lavabo installées ne peuvent
pas être retournées.
Si vous éprouvez de la difficulté avec votre meuble-
lavabo, veuillez contacter soit votre marchand ou
contactez directement Robern.
Garantie limitée — d'une durée d'un an
800.877.2376
D18 & D21 Depth
Este manual de instrucción contiene información
sobre la instalación de la 381 mm Cartesian tocador.
Esta serie viene en varios tamaños y variaciones.
Se puede proporcionar la opción eléctrica con su(s)
tocador(s). La serie de tocador es modular y puede
montarse individualmente, agruparse o apilarse.
Esta serie de tocador necesita preparación especial
del sitio. No instale tocadores hasta que todos los
ásperos-ins de encuadre, de plomería y de opción
eléctrica se han completado y superficie de la
pared se ha acabado. Recomendamos el uso de
los servicios de un instalador profesional. Observe
todos los códigos de construcción locales.
Guarde estas instrucciones para uso y referencia
futura. La instalación inadecuada invalida la
garantía. Los tocadors instalados no podrán
devolverse.
Si usted tiene algún problema con su tocador,
póngase en contacto con su distribuidor o
directamente con Robern.
Garantía Limitada – Término de Un Año
www.robern.com
Cartesian
Vanity
™
meuble-lavabo Cartestian
tocador Cartestian
H2 - 15" High
/ Hauteur / Altura
/ Profondeur / Profundidad
rev. 04/28/16 © 2016 Robern, Inc.
™
™
