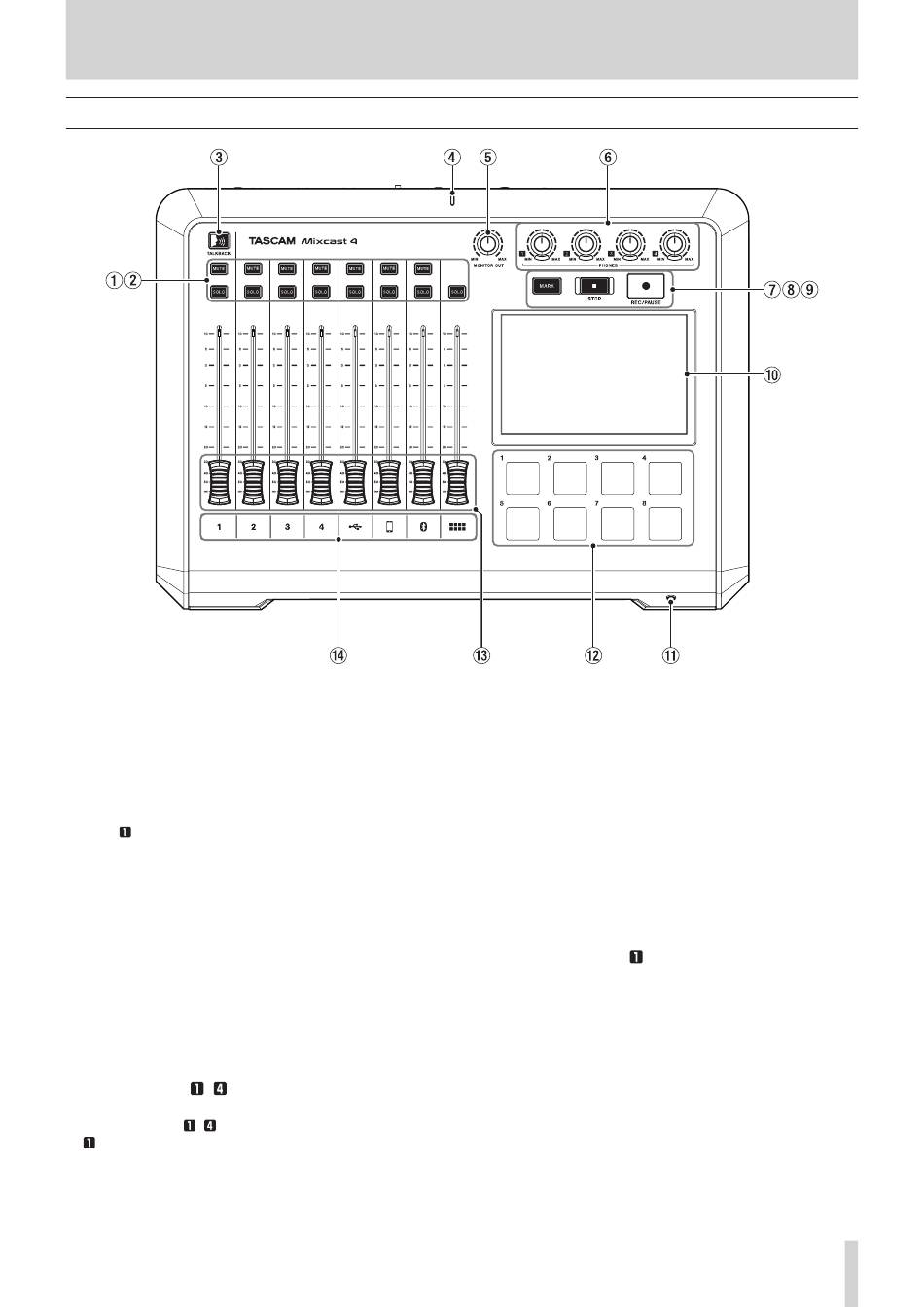

Face supérieure
1 Touches MUTE
Presser une touche MUTE coupe (réduit au silence) le signal entrant
sur ce canal.
o Ces touches s'allument en rouge lorsqu'elles sont activées.
2 Touches SOLO
Presser une touche SOLO active l'écoute du signal entrant sur ce
canal par la prise PHONES 1 de la face arrière ou la prise PHONES
(TRRS)
de la face avant (cela n'affecte pas l'enregistrement).
o Ces touches s'allument en bleu lorsqu'elles sont activées.
3 Touche TALKBACK
Quand cette touche est maintenue pressée, le signal reçu en prise
d'entrée MIC INPUT 1 est produit par les prises PHONES 2–4 de la face
arrière (ce son ne sera pas enregistré).
o Cette touche s'allume en bleu lorsqu'elle est pressée.
4 Voyant d'enregistrement
o S'allume en rouge durant l'enregistrement.
5 Bouton MONITOR OUT
Utilisez-le pour régler le niveau de sortie par les prises MONITOR OUT
et LINE OUT de la face arrière.
6 Boutons PHONES
-
Utilisez-les pour régler les niveaux de sortie des casques branchés
aux prises PHONES
-
en face arrière ou à la prise PHONES (TRRS)
en face avant.
7 Touche MARK
En lecture, en enregistrement ou en pause, pressez cette touche pour
ajouter un marqueur à cet endroit de l'enregistrement.
o Elle s'allume en bleu pendant la lecture et l'enregistrement, ainsi
que lorsque l'enregistrement est en pause.
2 - Nomenclature et fonctions des parties
8 Touche STOP
Pressez-la pour arrêter la lecture ou l'enregistrement.
o Elle s'allume en orange pendant la lecture et l'enregistrement,
ainsi que lorsque l'enregistrement est en pause.
9 Touche REC/PAUSE
Pressez-la pour lancer l'enregistrement. Pendant l'enregistrement,
pressez-la pour mettre celui-ci en pause.
o Elle s'allume en rouge pendant l'enregistrement et clignote en
rouge lorsque l'enregistrement est en pause.
0 Écran tactile
Il permet de surveiller les signaux d'entrée et d'afficher l'état de
fonctionnement de l'unité. Divers réglages peuvent être effectués
avec le doigt (voir « 8 - Fonctions de l'écran tactile » en page 27).
q Prise PHONES (TRRS)
Branchez-y par exemple un casque avec micro.
Au moyen d'un paramètre de menu, le signal de micro du casque
peut être adressé au canal 1 (norme CTIA) (voir « Commutation de
l'entrée Mic 1 (connexion d'un casque avec micro) » en page 10).
w Pads du SOUND PAD (1-8)
Pressez ces pads pour lire des sons d'effet, de la musique d'ambiance
et d'autres sons qui leur ont été affectés. Utilisez le logiciel TASCAM
Podcast Editor pour régler les sources audio (voir « Présentation des
pads (Sound Pad) » en page 23).
e Faders de canal
Servent à régler les niveaux d'envoi des signaux des canaux.
r Indicateurs de canal
o Les LED des canaux dont l'entrée sature s'allument en rouge
(ajustez les niveaux d'entrée si elles s'allument fréquemment).
(norme CTIA)
TASCAM Mixcast 4
5
