SDP-M010-DC
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
NOTE
MIW-SDP-M010-DC-FR-000 - 30 / 05 / 2022
POTENTIOMÈTRE AVEC MODBUS RTU,
RÉGLAGES MIN & MAX, CONTACT SEC
Avant de commencer à monter votre potentiomètre lisez attentivement « Sécurité
et précautions ». Procédez ensuite aux étapes de montage suivantes :
Montage encastré
1.
Enlevez le bouton en le retirant.
2.
Dévissez la rondelle pour enlever le couvercle du boîtier externe.
3.
Faites le câblage selon le schéma de câblage (voir Fig. 1 Câblage et raccordements).

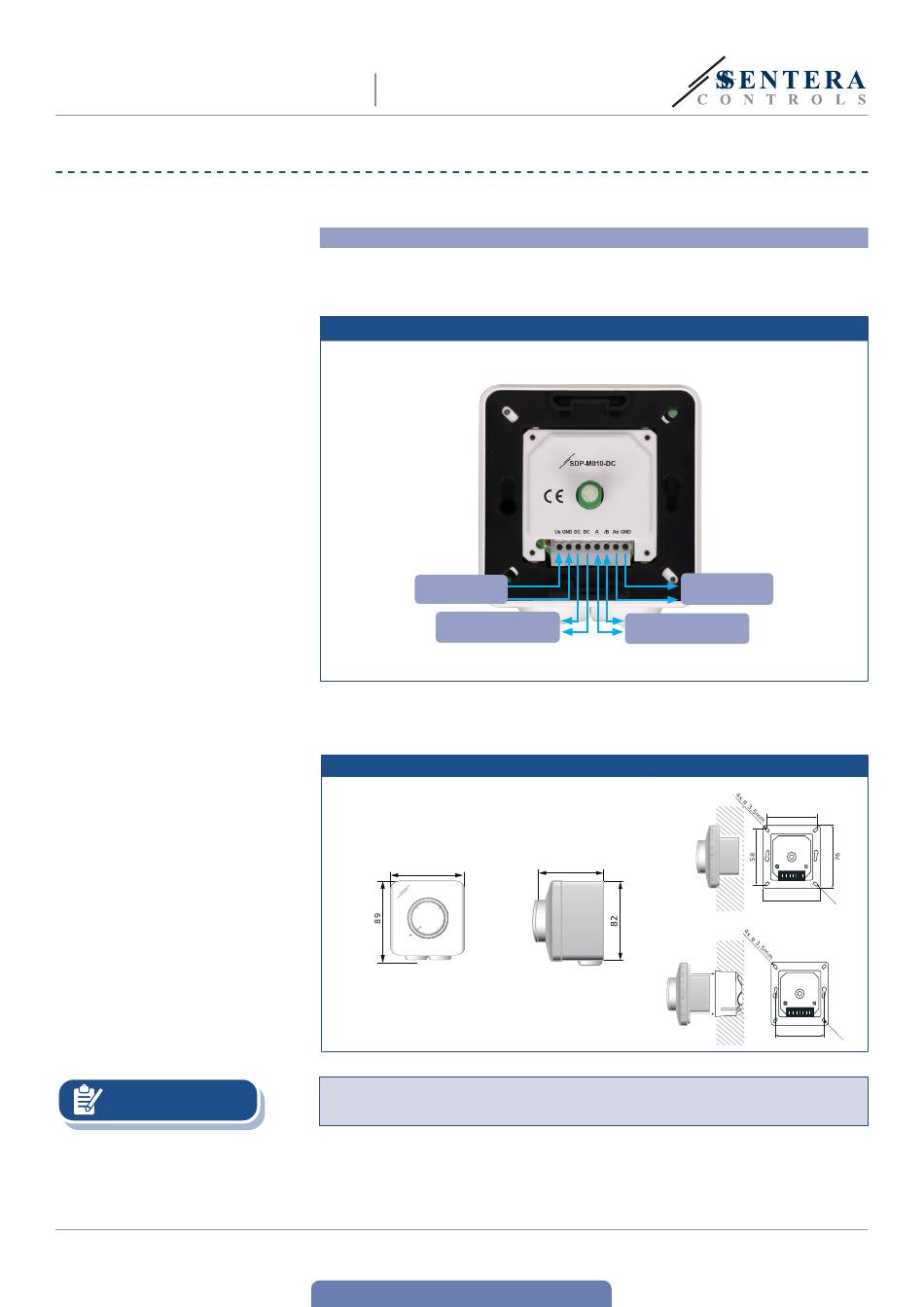

Fig. 1 Câblage et raccordements
Alimentation
Contact sec
marche / arrêt à distance
4.
Montez le boîtier interne dans le mur selon les dimensions de montage indiquées à
la Fig. 2 Dimensions de montage - montage encastré.
Fig. 2 Dimensions de montage - montage encastré
82
Montez l'unité de manière à ce que le bornier et les connexions soient sur le côté
inférieur.
5.
Remontez le couvercle et fixez-le avec la rondelle.
www.sentera.eu
retour à la table des matières
Sortie analogique
Modbus RTU signal /B
Modbus RTU signal A
63,5
58
76
60
6 - 8
