Montage
Monter la vis de remplissage du silo
Si nécessaire, modifier
le fin de course
Instructions de montage et mode d´emploi BFS 200 | M1290011_fr

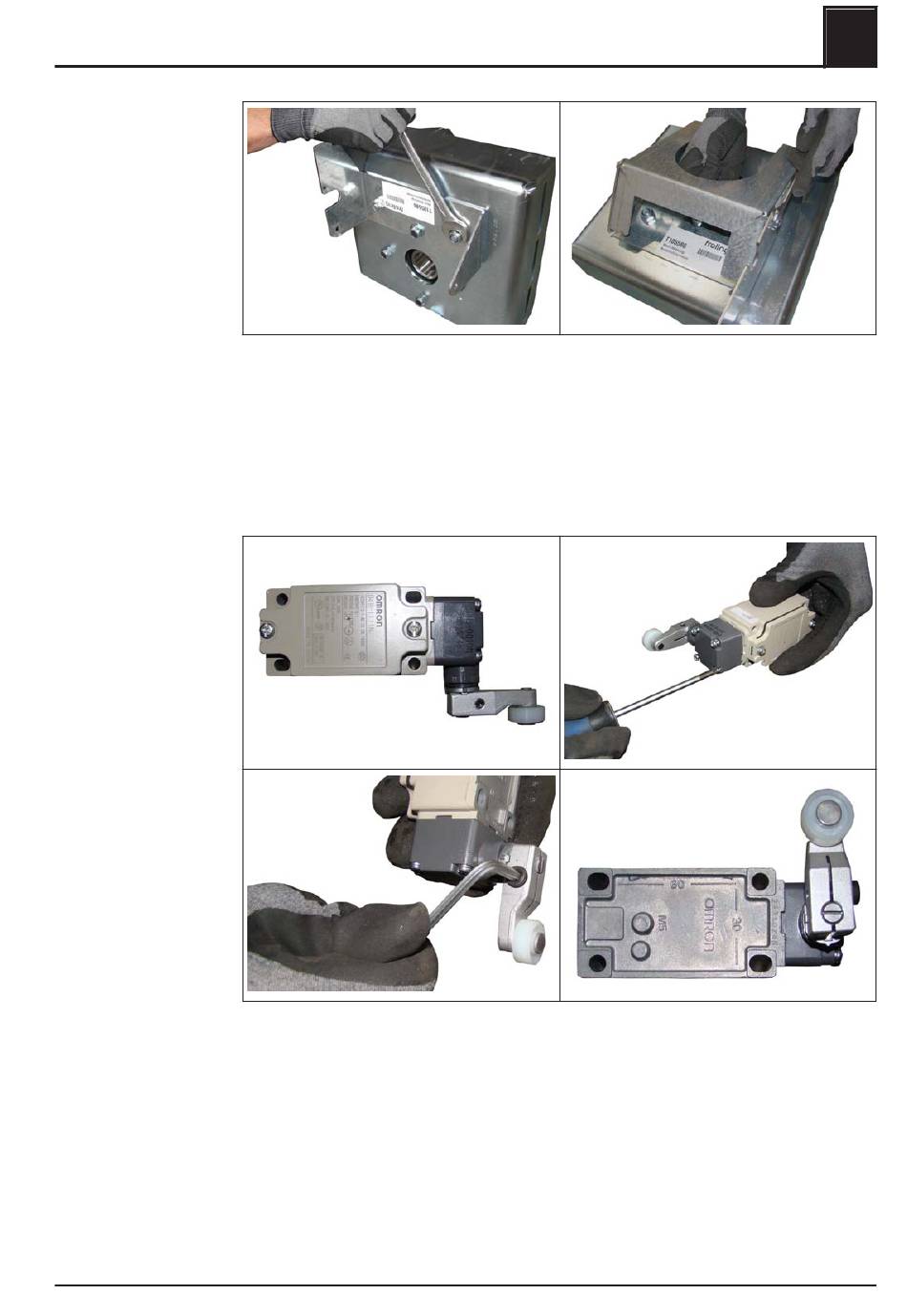

❒ Monter comme représenté la fixation du commutateur de fin de course à bascule à
l'arrière de la plaque de bridage
- 2 vis 6 pans M12 x 30 mm
- 2 écrous de blocage M12
Si le fin de course est livré en l'état représenté sur la première des images suivantes,
il doit être modifié avant de le monter.
❒ Démonter la tête de commutation du fin de course en desserrant les quatre vis.
❒ Tourner la tête de commutation sur 180° et la remonter.
❒ Desserrer la vis 6 pans sur le levier d'actionnement.
❒ Tourner le levier d'actionnement sur 90° dans le sens antihoraire et le fixer en po‐
sition à l'aide de la vis 6 pans.
