Montage
Transport et pose
4 Montage
4.1 Transport et pose
4.1.1 Stockage intermédiaire
4.2 Lieu d'installation
Instructions de montage et mode d´emploi BFS 200 | M1290011_fr
La vis de remplissage du silo est livrée emballée sur une palette.
Endommagement des composants en cas de pose non conforme
❒ Respecter les instructions de transport sur l'emballage.
❒ Transporter les composants, en particulier les composants d'entraînement,
avec précaution pour éviter les endommagements.
Si le montage doit avoir lieu plus tard :
❒ stocker les composants dans un lieu sûr, sec et sans poussière.
➥ L'humidité peut entraîner des dommages sur les composants, en particulier sur
le moteur.

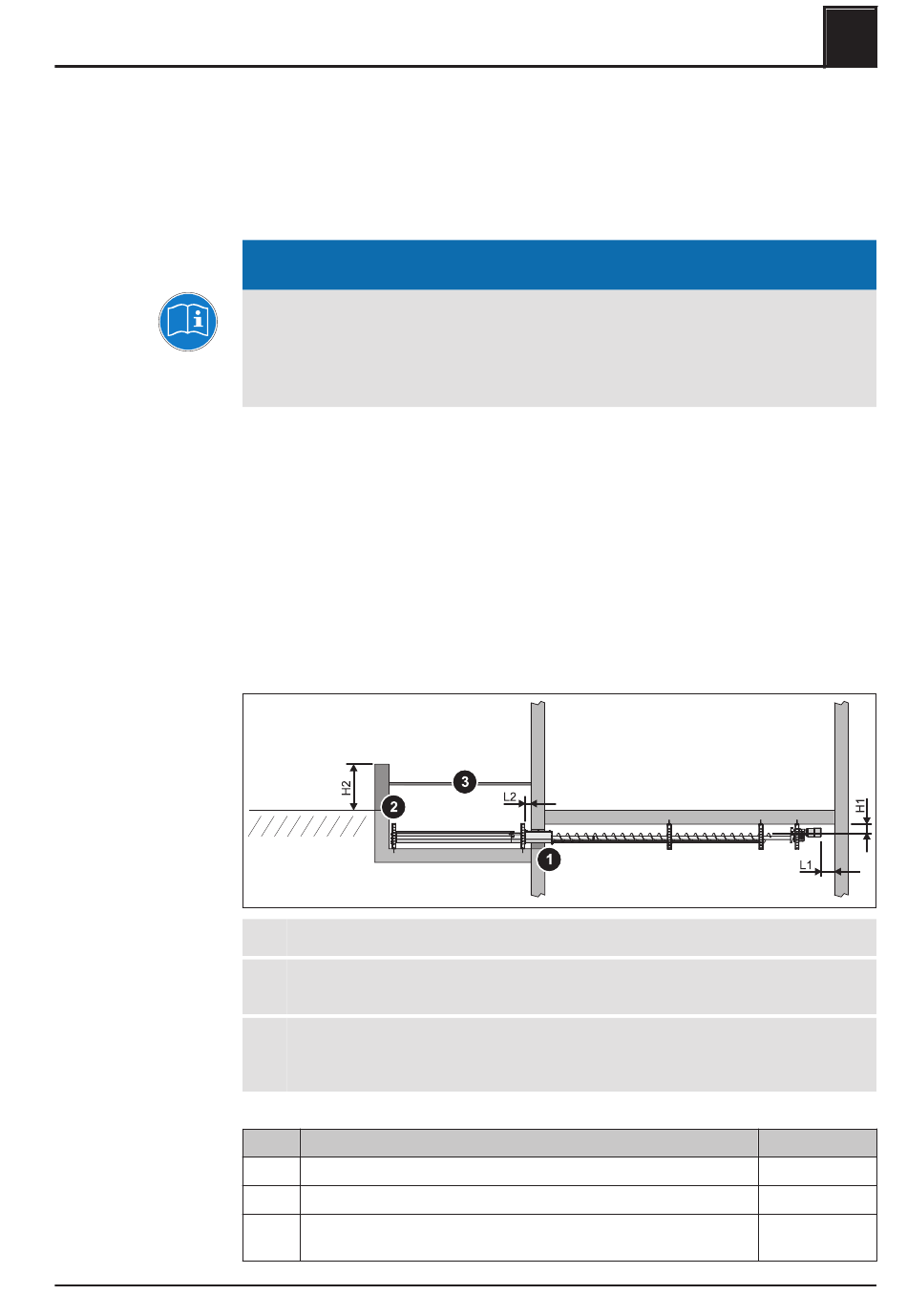

Lors de la planification du silo à combustible, observer les conseils d'exécution sui‐
vants pour la vis de remplissage du silo :
1
Prévoir une ouverture dans le mur pour la traversée murale d'environ 60 cm x 60 cm
2
Construction de protection pour éviter l'accès en cours de fonctionnement.
Dimensionnement (H2) de la construction conformément à l'EN ISO 13857
3
Recouvrement de la zone de remplissage pour éviter l'accès en cours de fonctionne‐
ment.
Dimensionnement de la construction conformément à l'EN ISO 13857
Pos.
H1
Distance minimale entre la vis d'alimentation et le couvercle du silo
L1
Zone d'entretien du moteur
L2
Distance minimale entre la goulotte de déversement et la paroi du
silo
REMARQUE
Désignation
4
Valeur
200 mm
300 mm
100 mm
15
