dégivrage. La sortie configurée de cette manière est
activée en permanence pendant l'opération de régulation
de température, tandis qu'elle est désactivée pendant le
dégivrage et le post-dégivrage pour éviter l'introduction
de gaz chauds dans la ligne d'aspiration;
4
Éclairage intérieur de la cellule. La sortie est toujours
désactivé et s'allume par l'activation de l'entrée digital
configurée comme porte ouverte (i. F i = 5, 6).
Le paramètre o. b u permet la configuration de la sonnerie
interne (si elle existe) pour les fonctionnements suivants:
oF La sonnerie est désactivée;
1
La sonnerie est activé uniquement pour signaler les
alarme;
2
La sonnerie est activé seulement brièvement pour indi-
quer l'action des touches (ne signale pas les alarmes);
3
La sonnerie est activée pour le signal des alarmes que
indiquer l'action des touches.
5.6 Regulation de temperature
Tous les paramètres concernant les fonctions de contrôle de
la température se trouvent dans le groupe]re.

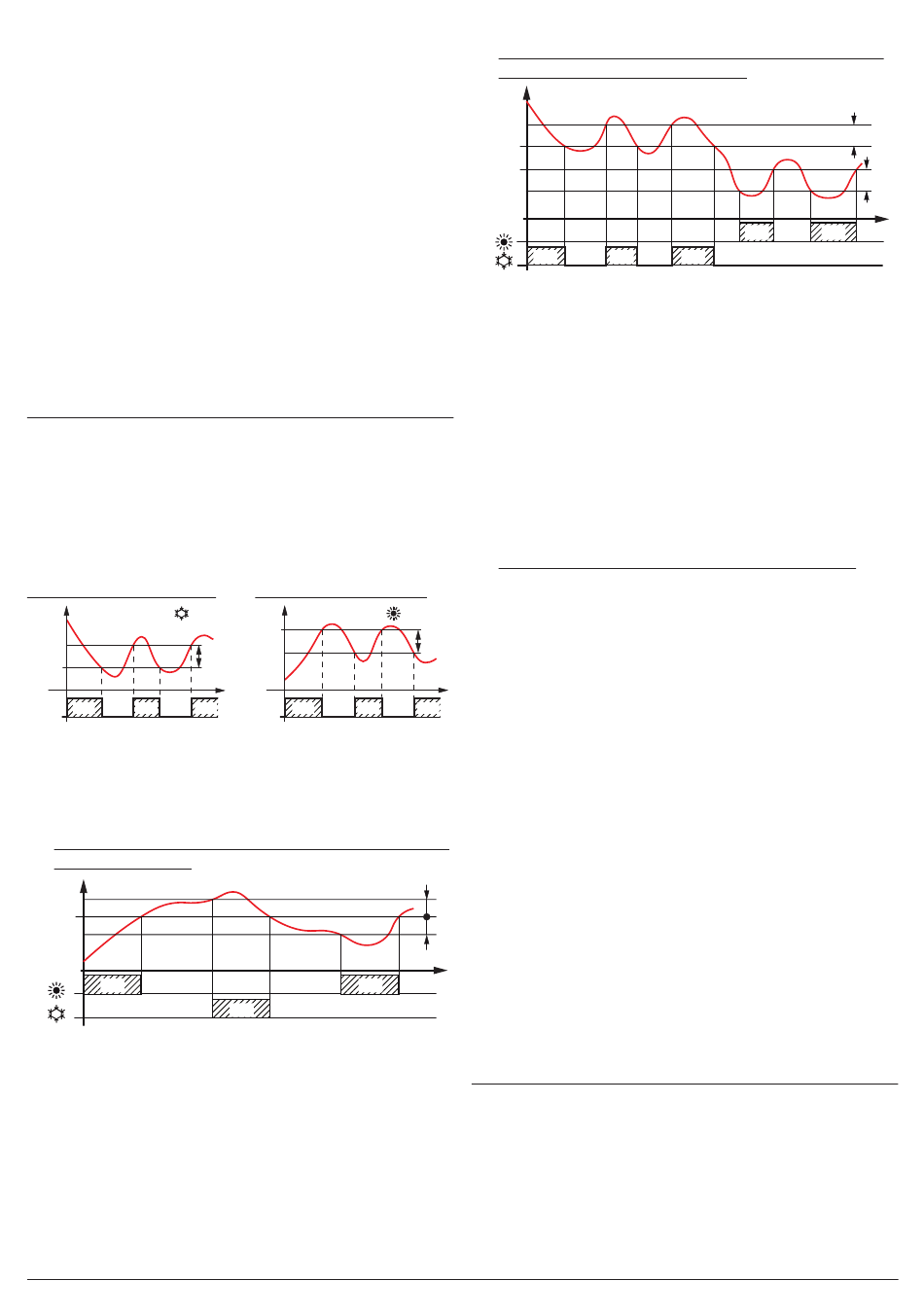

Le mode de régulation de l'instrument est de type ON/OFF
agissant sur les sorties configurées ot et HE en fonction des
valeurs de: la mesure de la sonde Pr1; le point de consigne
actif SP (ou SPE et/ou SPH); le différentiel (hystérésis) r. d (ou
r. E d et/ou r. H d); le mode de fonctionnement r. H C. Les fonc-
tions suivantes peuvent être obtenues via le paramètre r. H C:
C = Réfrigération (Cooling)
Temp.
rHC = C
Pr1
SP
time
Output
ON
off
ON
off
ON
ot
Selon le mode de fonctionnement programmé au para-
mètre r. H C, le régulateur suppose automatiquement que
le différentiel a des valeurs positives pour une com-
mande de réfrigération (r. H C = C), des valeurs négatives
pour le contrôle de chauffage (r. H C = H).
nr Zone neutre: refroidissement et chauffage avec un point
de consigne unique
Temp.
SP
Pr1
Outputs
off
ON
HE
off
ot
Si le paramètre r. H C = nr, alors la sortie configurée en
ot fonctionne en refroidissement (comme si r. H C = C)
et la sortie configurée en HE fonctionne en chauffage.
Dans ce cas, la consigne de régulation (commune aux
deux sorties) dépend du mode actif (SP, SPE ou SPH),
de même que le différentiel d'intervention (rd, r. E d ou
r. H d) avec des valeurs positives pour le refroidissement
et négatives pour le chauffage.
Ascon Tecnologic - X34- - INSTRUCTIONS POUR L'UTILISATION - PAG. 11
H = Chauffage (Heating)
Temp.
rHC = H
SP
r.d
Pr1
Output
ON
off
ON
ot
r. H c = nr
off
ON
off
ON
HC Refroidissement (Cooling) et chauffage (Heating) avec
deux points de consignes séparées
Temp.
Pr1
SP
SPH
Outputs
HE
ON
ot
De la même manière, si le paramètre r. H C = HC, alors
la sortie configurée en ot fonctionne en refroidisse-
ment (comme si r. H C = C) et la sortie configurée en HE
fonctionne en chauffage. Dans ce cas, la consigne de
régulation pour la sortie ot dépend du mode actif (SP,
SPE ou SPH), alors que la consigne de régulation pour
la sortie HE sera toujours SPH. Le différentiel d'inter-
vention pour la sortie ot dépendra aussi du mode actif
(rd, r. E d ou r. H d) automatiquement en valeurs positives
(car refroidissement), alors que pour la sortie HE le dif-
férentiel sera r. H D automatiquement en valeurs negatives
(car chauffage). Dans ce mode, lancer un cycle Turbo
basculera la régulation en mode zone neutre avec pour
consigne active SPH.
C3 Réfrigération (Cooling) avec 3 modes automatiques
L'instrument est continuellement en mode réfrigération
mais ce mode active la commutation automatique entre
les trois modes Normal, Eco et Turbo, modes déjà
décrits précédemment dans la section sur les modes
r.d
de fonctionnement. Toutes les protections temporelles
décrites dans le paragraphe suivant (P. P 1, P. P 2, P. P 3)
time
n'agissent que sur la sortie configurée comme ot. En cas
off
ON
de problème de sonde, il est possible de régler l'instru-
ment de sorte que la sortie ot continue à fonctionner en
cycles selon les temps programmés dans le paramètre
r. t 1 (temps d'activation) et r. t 2 (temps de désactivation).
Lorsqu'une erreur survient dans la sonde Pr1, l'instru-
ment active la sortie ot pendant le temps r.t1, puis la
désactive pendant le temps r.t2 et ainsi de suite jusqu'à
ce que l'erreur persiste.
En programmant r. t 1 = oF, la sortie en condition d'erreur
sonde restera toujours éteinte. En programmant r. t 1 à
n'importe quelle valeur et r. t 2 = oF, la sortie en condition
r.d
d'erreur de sonde restera toujours activée. Rappelons
r.d
que le fonctionnement du régulateur de température
time
peut être conditionné par les fonctions suivantes: Protec-
tions compresseurs et retard de démarrage, Dégivrage,
Porte ouverte et Aalarme externe avec blocage de sortie
depuis l'entrée numérique.
5.7 Protections du compresseur et retard a
l'allumage
Les paramètres relatifs aux fonctions de protection du com-
presseur sont contenus dans le groupe]Pr.
Les fonctions de protection du compresseur effectuées par
l'appareil ont le but d'éviter des départs fréquents et rappro-
chés du compresseur commandé par l'instrument dans les
applications de réfrigération.
Cette fonction prévoit 3 contrôles à temps sur l'allumage de la
sortie ot associés à la demande du régulateur de température.
R. H C = HC
off
ON
off
off
ON
ON
r.d
r.Hd
time
off
off
ON
off
