Levelflex FMP50 HART
6.1.3 Fixation de la sonde

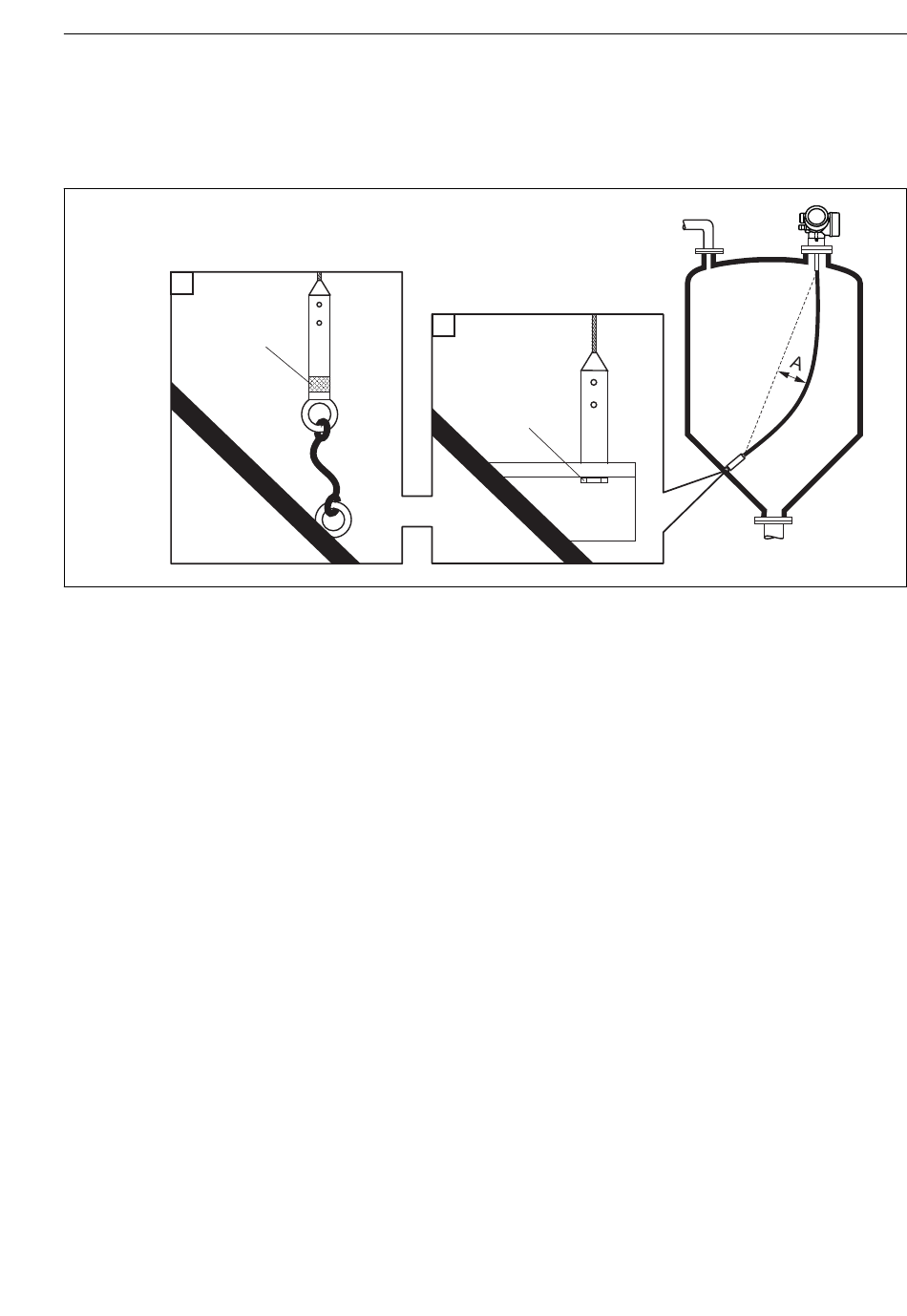

Fixation des sondes à câble
C
A Flèche : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)]
B Fixation reliée à la terre de façon sûre
C Fixation isolée de façon sûre
1 Fixation dans le raccord taraudé du contrepoids de la sonde
2 Kit de montage isolé
• L' e xtrémité de la sonde à câble doit être fixée sous les conditions suivantes :
si, faute de quoi, la sonde entre en contact par moments avec la paroi de la cuve, le cône, les
éléments internes ou autres.
• Pour la fixation, l' e xtrémité basse du contrepoids de la sonde est taraudée :
Câble 4 mm (1/6"), 316 : M 14
• La fixation doit être reliée à la terre ou isolée de façon sûre. Si la fixation avec une isolation
sûre n' e st pas possible d' u ne autre manière : utiliser le kit de montage isolé.
Endress+Hauser
2
B
1
Montage
A0012609
