Micropilot FMR50/51/52/53/54/56/57
Symboles d'avertissement
Symboles pour les types
d'informations
Composants système
Endress+Hauser
Généralités
Des informations générales sur la sécurité fonctionnelle (SIL) sont disponibles sous :
www.de.endress.com/SIL (Allemagne) ou www.endress.com/SIL (en anglais) et dans la
brochure Compétence CP01008Z "Sécurité fonctionnelle – SIL - Les systèmes instrumentés de
sécurité dans l'industrie des process".
Symbole Signification
DANGER !
Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st
DANGER
pas évitée, entraîne la mort ou des blessures corporelles graves.
AVERTISSEMENT !
Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st
AVERTISSEMENT
pas évitée, peut entraîner la mort ou des blessures corporelles graves.
ATTENTION !
Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st
ATTENTION
pas évitée, peut entraîner des blessures corporelles de gravité légère ou moyene.
AVIS !
Cette remarque contient des informations relatives à des procédures et éléments
AVIS
complémentaires, qui n' e ntraînent pas de blessures corporelles.
Symbole Signification
CONSEIL !
Signale des informations complémentaires.

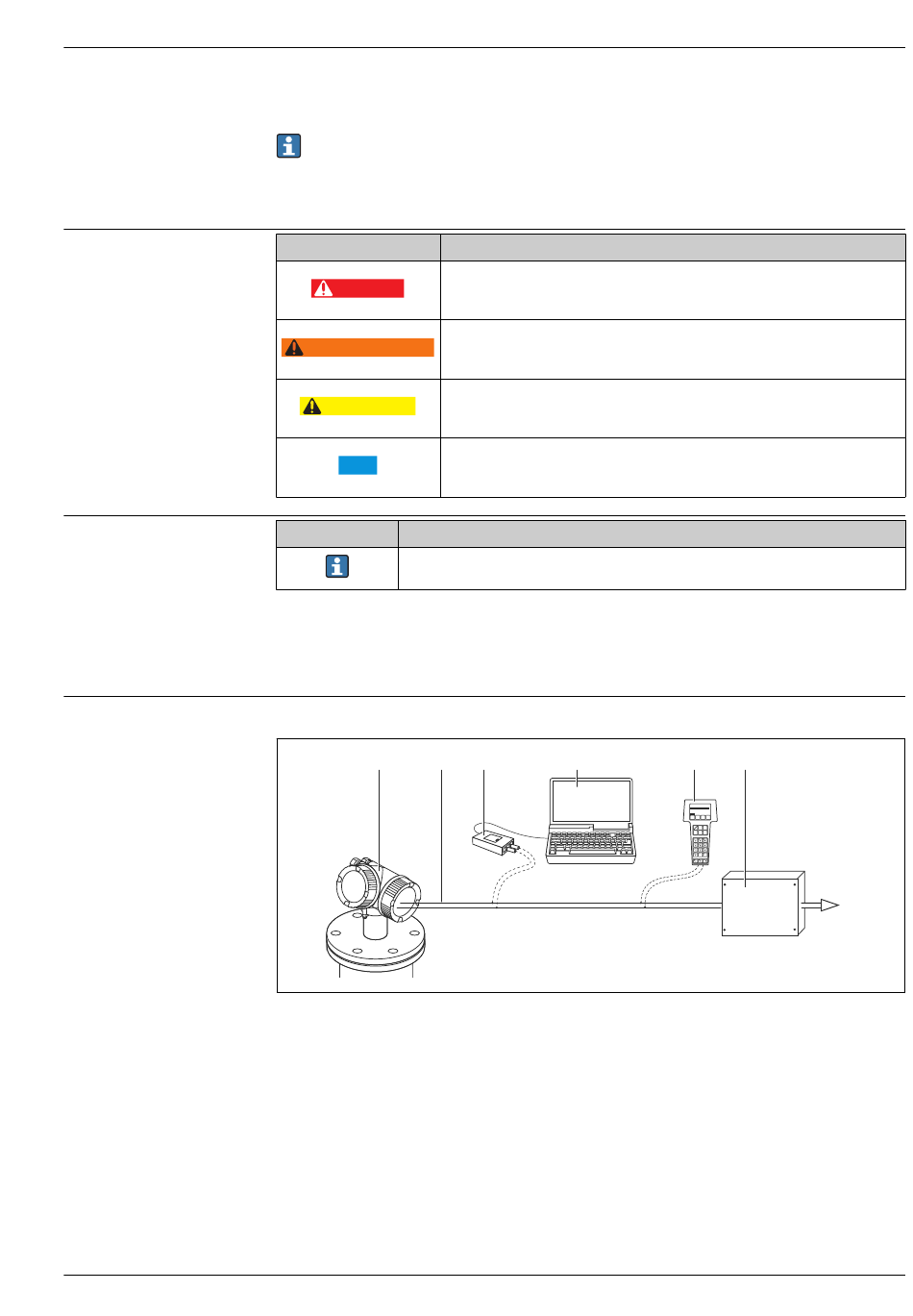

Structure du système de mesure
Les appareils du système de mesure sont représentés dans le diagramme suivant (exemple) :
1 2
1 Micropilot (en option avec module d' a ffichage SD02/SD03)
2 Ligne 4...20 mA
3 Commubox FXA191/195
4 Ordinateur avec outil de configuration, p. ex. FieldCare
5 Field Communicator 375/475
6 Unité logique, p. ex. API, générateur de signaux de seuil
7 Actionneur
Un signal analogique (4...20 mA) proportionnel au niveau est généré dans le transmetteur. Celui-ci
est envoyé à une unité logique aval (p. ex. API, transmetteur de signaux de seuil, etc.), où il est
surveillé afin de déterminer s' i l est inférieur ou supérieur à une valeur limite spécifiée.
Pour la surveillance des défauts, l' u nité logique doit reconnaître à la fois les alarmes hautes (≥
21,0 mA) et les alarmes basses (≤3,6 mA).
3 4 5 6
7
A0024237
3
