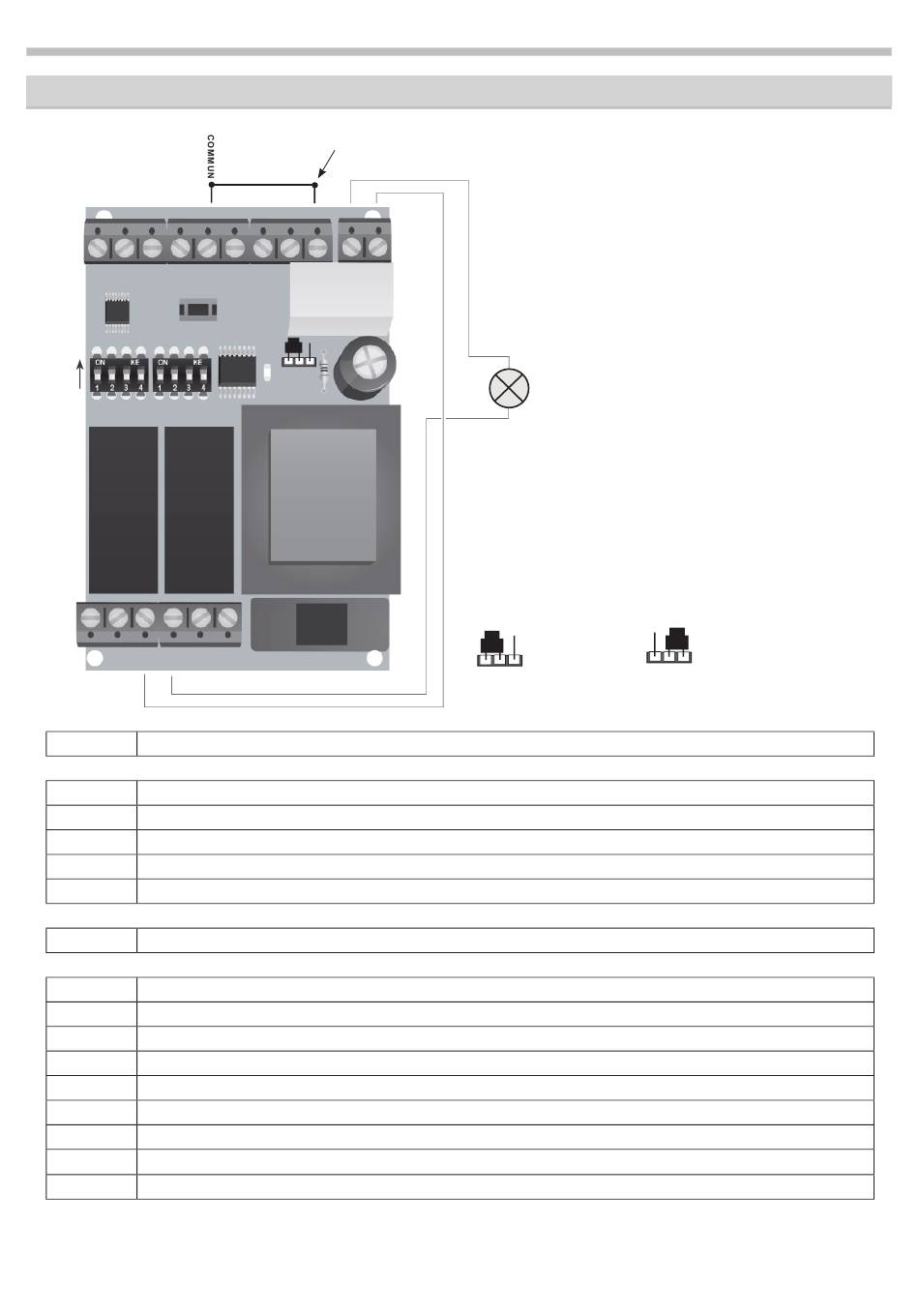

Installation: Schéma de l'armoire
7
8
9
10 11 12 13 14 15
P1
ON
DIP A
DIP B
1
2
3
4
5
1 - 2
Alimentation / 230 Vac
3
Circuit Lumière 3 - 230 Vac
4
Commun Lumière
5
Circuit Lumière 2 - 230 Vac
6
Circuit Lumière 1 - 230 Vac
16-17
Contact sec pour circuit lumière 3
Ame de l'antenne: +
7
8
Masse l'antenne: -
9
Sortie 12 Vac (J1 en position AC) Max 60 mA
10
Sortie 12 Vac (J1 en position AC) / Sortie + 12 Vdc (J1 en position DC) Max 60 mA
11
Commun - 12Vdc (J1 en position DC), commun / services / sécurité
12
Commande NO Lumière 2
13
Commande NO Lumière 1
14
Commande NO Lumière 3 / sonde crépusculaire
15
Entrée Bus-data. (Faire un pont si non utilisé)
All manuals and user guides at all-guides.com
Faire un pont si non utilisé
16 17
L1
J1
6
FUSE - 4A
Circuit Lumière 3
Dépend de la commande NA,
il est possible de brancher à la borne 14
une sonde crépusculaire
JUMPER J1
AC - 12 Vac
borne 9-10
3
DC - 12 Vdc
borne 10-11
