Endress+Hauser Levelflex FMP53 HART Instructions Condensées page 30

Raccordement électrique
2 fils : 4-20mA HART, 4-20mA
+
1
–
9
+
2
–
3 5
+
1
–
9
+
2
–
3
5

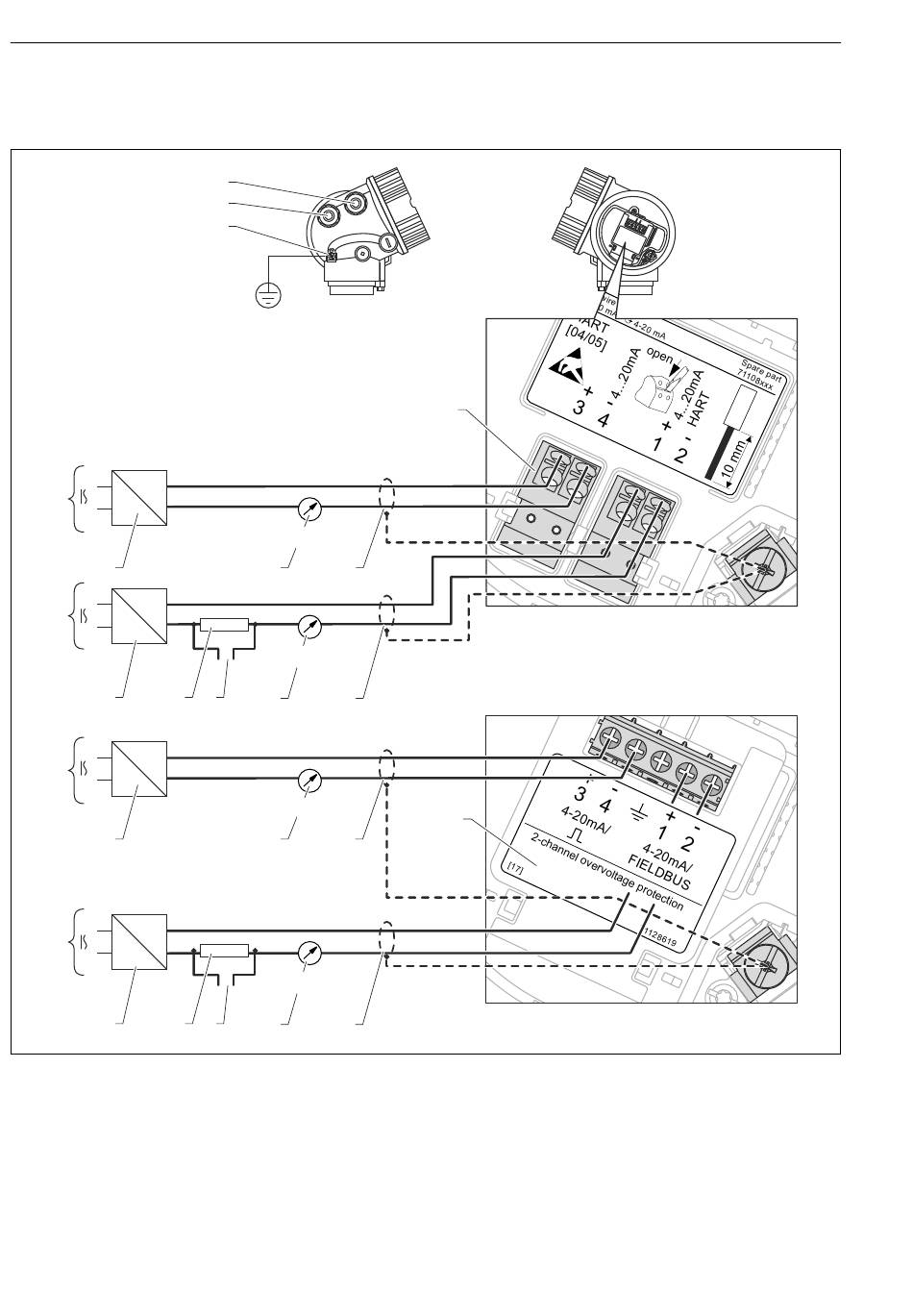

 8 Occupation des bornes 2 fils, 4-20mA HART, 4-20mA
A Sans protection intégrée contre les surtensions
B Avec protection intégrée contre les surtensions
1 Port pour sortie courant 2
2 Port pour sortie courant 1
3 Energie auxiliaire pour sortie courant 1 (par ex. RN221N) ; respecter la tension aux bornes
4 Blindage de câble : respecter la spécification de câble
5 Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale
30
14
13
12
4...20 mA
8 4
4...20 mA
6 7 4
4...20 mA
8 4
4...20 mA
6
7 4
A
11
+
-
+
-
B
+ +
-
10
+
-
Levelflex FMP53 HART
A0013923
