4. MISE EN SERVICE

4.1 Opération avec détecteur de mouvement "Plug&Protect" (EasyAlarm® COMBI)
4.1.1 Instructions de sécurité

Le câble téléphonique doit être déconnecté avant tous travaux de câblage sur le transformateur et tout autre
raccordement.

Toutes les connexions électriques doivent être libres de potentiel, par conséquent, il ne doit pas y avoir de
connexion de terre entre l'ascenseur et l'unité d'alarme. Observez les normes selon EN60950.

Tous les contacts doivent être protégés contre d'éventuels contacts accidentels avec le corps humain

Ne pas raccorder le câble téléphone (5) dans le connecteur EXT/≂, mais uniquement dans le connecteur -line
du module d'alarme (1)!
4.1.2 Introduction

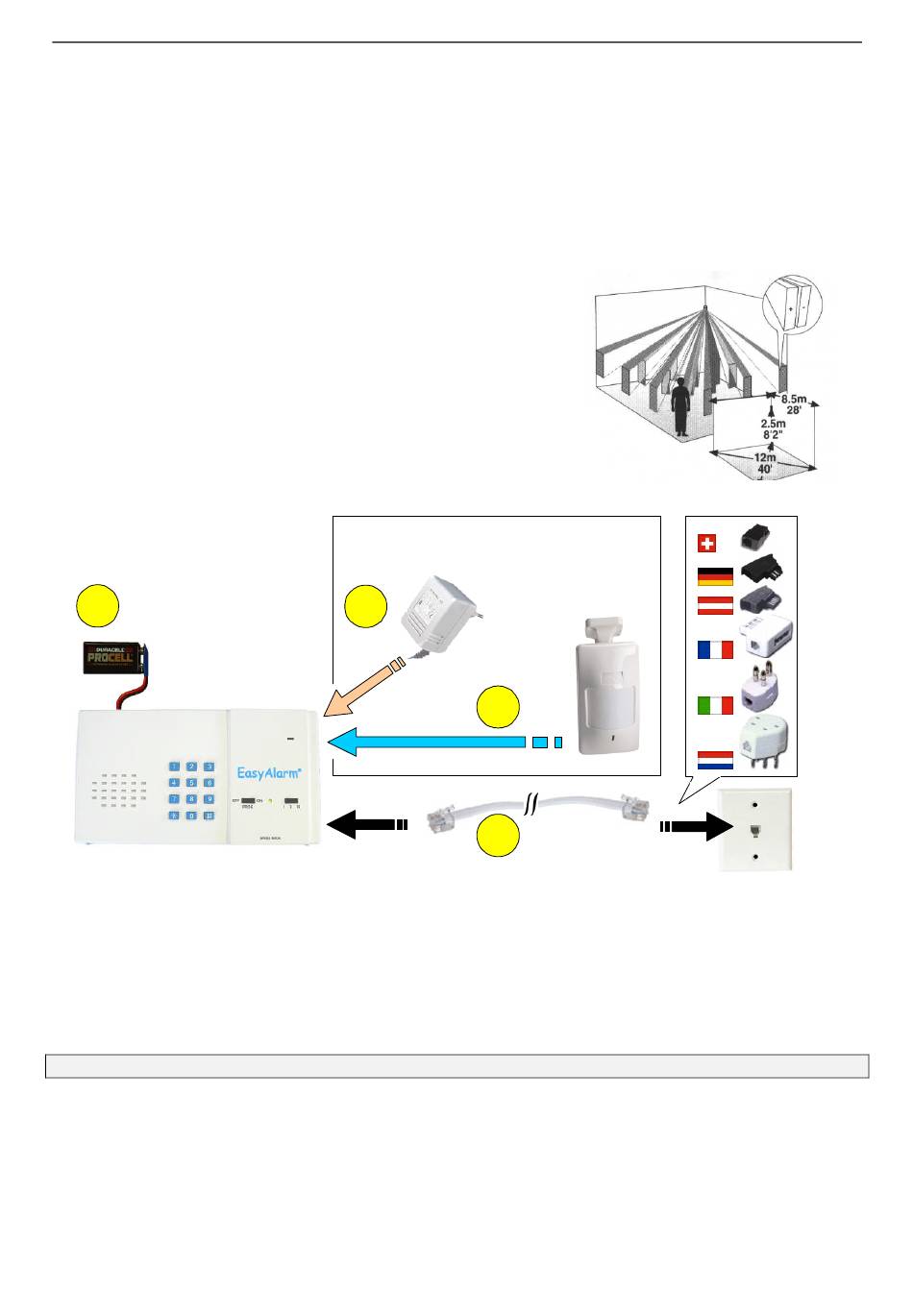

Choisissez l'endroit de montage en fonction du but de surveillance. Le
détecteur de mouvement devrait être placé de façon qu'un voleur ou l'enfant à
surveiller déclenche le détecteur. Le schéma montre les zones de sensibilité
lors d'un montage à 2.5m de hauteur.
Remarques:

Ne dirigez pas le détecteur de mouvement sur une source de chaleur
comme radiateurs, plaques de cuisinière ou autres chauffages.

Ne placez pas le détecteur de mouvement derrière des objets tels que
vitres, fenêtres ou rideaux, car ils sont impénétrables aux rayons
infrarouges.

Ne laissez pas des animaux tels que chats ou chiens se promener dans les
chambres qui sont surveillées par le détecteur de mouvement.
1
4.1.3 Installation
1. Mettre le commutateur de fonction sur OFF

2. Mettre la pile 9V dans son logement

Lors du remplacement de la pile le câble téléphonique doit être déconnecté car sinon la tension du réseau
téléphonique pourrait être touchée.
3. Connecter le câble de l'adaptateur secteur
4. Connecter le câble de détecteur de mouvement
5. Connecter l l'adaptateur secteur
Détecteur de mouvement tester et ajuster  Détails selon section 4.1.6
Attendre au moins deux minutes après la mise en route pour que le détecteur se soit stabilisé. Après ce temps vérifier la
zone de surveillance a l'aide du voyant rouge sur le détecteur Ajuster si nécessaire.
6. Raccorder le cordon téléphonique
téléphonique
6
2

dans une des prises EXT/≂ de l'unité

dans l'autre prise EXT/≂ de l'unité

sur une prise 230V

dans le connecteur -Line du module d'alarme et le connecter au réseau
3
4
