INSTRUCTIONS DE MONTAGE
Démonter l'arbre du volet roulant:
3
Abaisser les volets roulants.
•
Ouvrir le couvercle du caisson de volet roulant.
•
Détacher les ressorts de suspension de l'arbre du volet roulant.
•
Soulever l'arbre du volet roulant, y compris le roulement à billes, hors du support.
•
Préparer le moteur pour le montage:
4
Pousser l'adaptateur de fin de course à fleur de la tête du moteur.
•
Fixer l'adaptateur d'arbre à l'aide de la pince de sécurité fournie.
•
Introduire sans force le moteur dans l'arbre du volet roulant (ne jamais l'enfoncer).
•
La rainure de l'arbre doit se trouver au-dessus de l'encoche de l'adaptateur d'arbre.
Veiller à ce que l'arbre du volet roulant soit à fleur de l'adaptateur de fin de course de la tête du moteur.
•

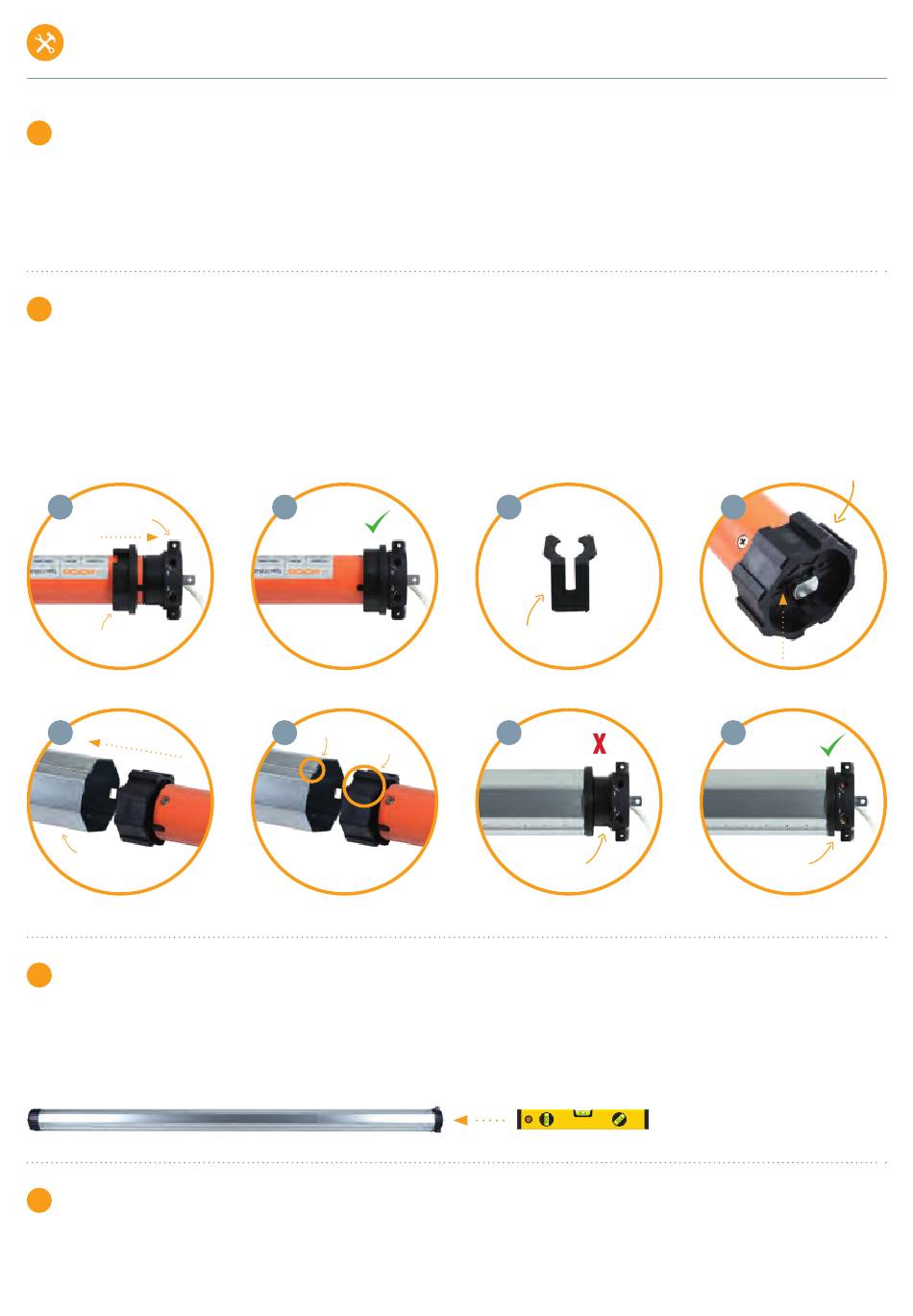

4.1
Tête de moteur
Adaptateur de fin de
course
4.5
Arbre de volet roulant
Monter le roulement:
5
Retirer l'ancien palier mural du côté du moteur (montage à gauche ou à droite possible).
•
Monter le palier de moteur à cet endroit.
•
Veuillez monter les paliers de manière à ce que les interrupteurs de fin de course soient librement accessibles.
•
Veiller à ce que le moteur du volet roulant soit placé avec l'unité d'arbre à l'horizontale dans le caisson du volet roulant.
•
Monter le moteur avec l'unité d'arbre:
6
Insérer la tête du moteur (avec l'ensemble de l'unité d'arbre) dans le palier du moteur et la bloquer avec la goupille / les étriers de sécurité fournis.
•
>
Fig. 4.1 / 4.2
>
Fig. 4.3 / 4.4
4.2
Rainure
4.6
Évidement
>
Fig. 4.5 / 4.6
>
Fig. 4.7 / 4.8
4.3
Pince de sécurité
4.7
faux
Adaptateur d'arbre
4.4
Clic
4.8
correct
