INSTRUCTIONS DE MONTAGE

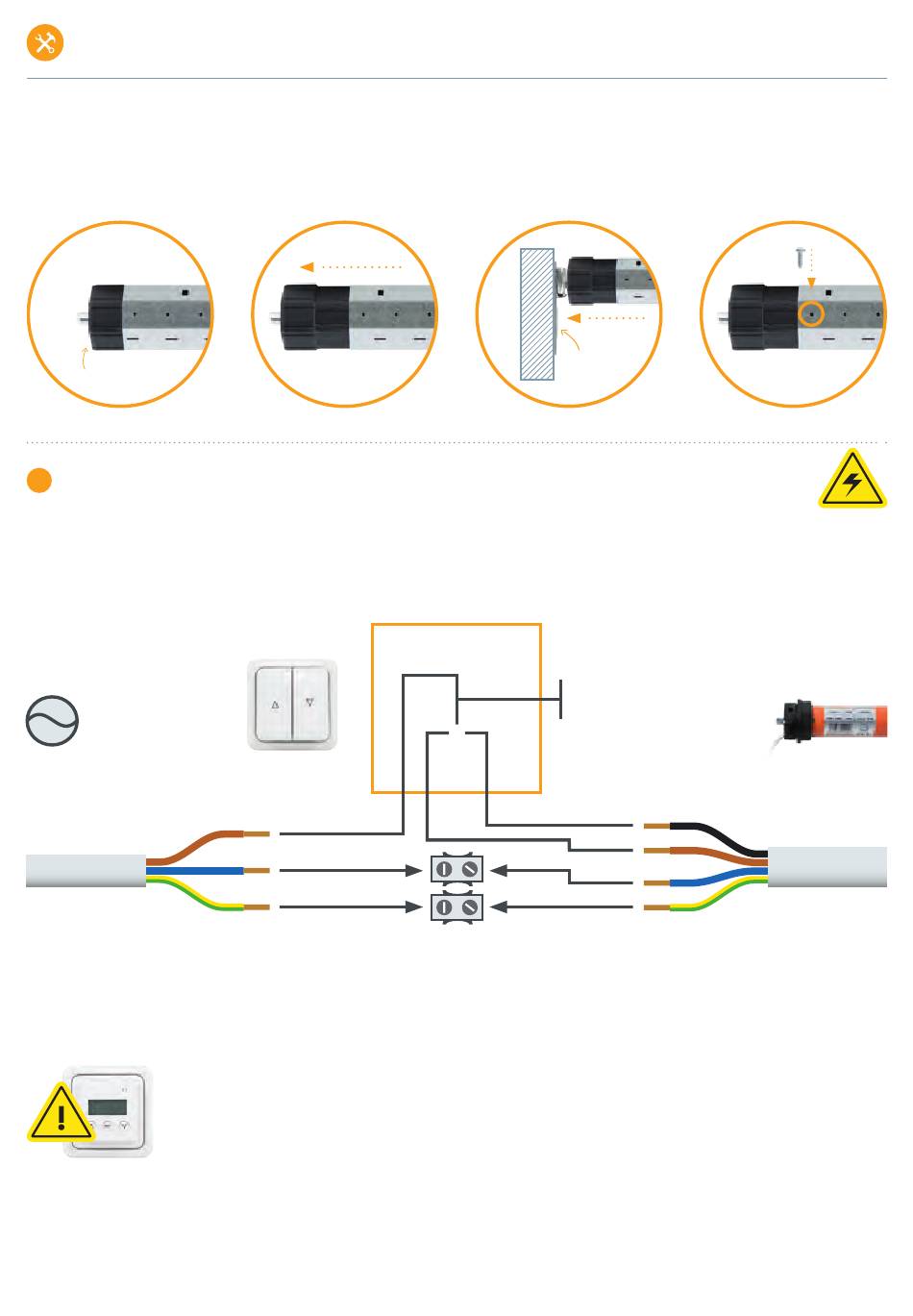

Du côté opposé au moteur, pousser la capsule du cylindre hors de l'arbre du volet roulant jusqu'à ce qu'elle s'insère dans le roulement à billes
•
placé dans le palier mural.
Fixer la capsule du cylindre sur l'arbre du volet roulant avec une vis à tôle. Placer la vis au niveau d'un poinçonnage. Cela évite que la vis ne glisse.
•
Capsule du rouleau
Raccordement du moteur du volet roulant:
7
Brancher le moteur du volet roulant et l'interrupteur (ou la minuterie) sur le réseau électrique.
•
Le raccordement électrique du moteur de volet roulant et de la commande ne doit être effectué que par un personnel qualifié.
•
Si, une fois le montage terminé, l'entraînement tourne dans le sens inverse, il convient de raccorder les lignes montante et
•
descendante du moteur (marron + noir) doivent être tournées.
Réseau
230 V / 50 Hz
1) marron / noir = L1 / Phase
2) bleu = N Conducteur neutre
3) vert/jaune = PE Conducteur de protection
Le schéma de connexion des horloges diffère de ce schéma de connexion !
Veuillez consulter le schéma de raccordement dans le mode d'emploi correspondant.
1 (L1)
2 (N)
3 (PE)
Palier mural +
Palier à billes
Moteur de volet roulant
1 (Haut/Bas)
2 (Haut/Bas)
3 (N)
4 (PE)
1) noir = Descente ou montée
2) marron = Descente ou montée
3) bleu = N Conducteur neutre
4) vert/jaune = PE Conducteur de protection
3T-MOTORS Moteurs tubulaires | Instructions de montage
230 V / 50 Hz
10
