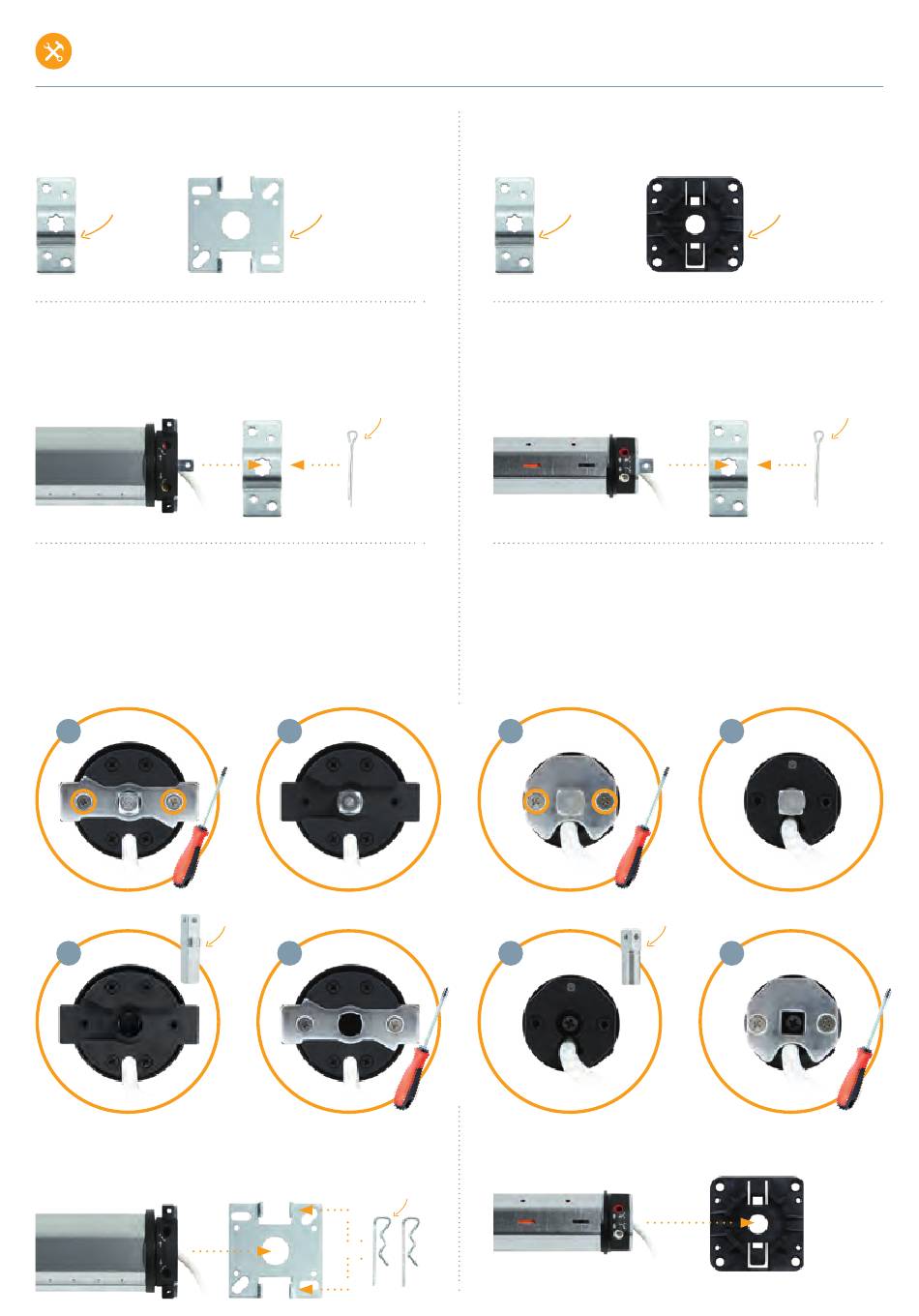

INSTRUCTIONS DE MONTAGE
Type de moteur 3T45
Montage avec un palier universel ou un palier à calotte.
Palier universel
Montage avec un palier universel:
Introduire le moteur avec le carré dans l'ouverture du palier et le bloquer
•
avec une goupille de sécurité.
Montage avec un palier à calotte:
Retirer les vis de la plaque métallique de la tête du moteur
•
Retirer la plaque métallique
>
Fig. 2.2
•
Retirer le pivot carré du moteur
>
•
Fixer à nouveau la plaque métallique
•
2.1
2.3
Insérer le type de moteur 3T45 sans tourillon carré dans le palier du cache
•
et le bloquer avec les deux étriers de sécurité.
Palier à calotte
Goupille de sécurité
>
Fig. 2.1
Fig. 2.3
>
Fig. 2.4
2.2
Pivot carré
2.4
Etrier de sécurité
Type de moteur 3T35
Montage avec un palier universel ou un palier clip.
Palier universel
Montage avec un palier universel:
Introduire le moteur avec le carré dans l'ouverture du palier et le bloquer
•
avec une goupille de sécurité.
Montage avec un palier clip:
Retirer les vis de la plaque métallique de la tête du moteur
•
Retirer la plaque métallique
>
Fig. 2.6
•
Retirer le pivot carré du moteur
>
•
Fixer à nouveau la plaque métallique
•
2.5
Pivot carré
2.7
Enclencher le type de moteur 3T35 sans pivot carré dans le palier clip.
•
3T-MOTORS Moteurs tubulaires | Instructions de montage
Palier clip
Goupille de sécurité
>
Fig. 2.5
Fig. 2.7
>
Fig. 2.8
2.6
2.8
8
