INSTRUCTIONS DE MONTAGE
INSTRUCTIONS DE MONTAGE POUR 3T-MOTORS MINI-MOTEURS TUBULAIRES TYPE DE MOTEUR 3T35

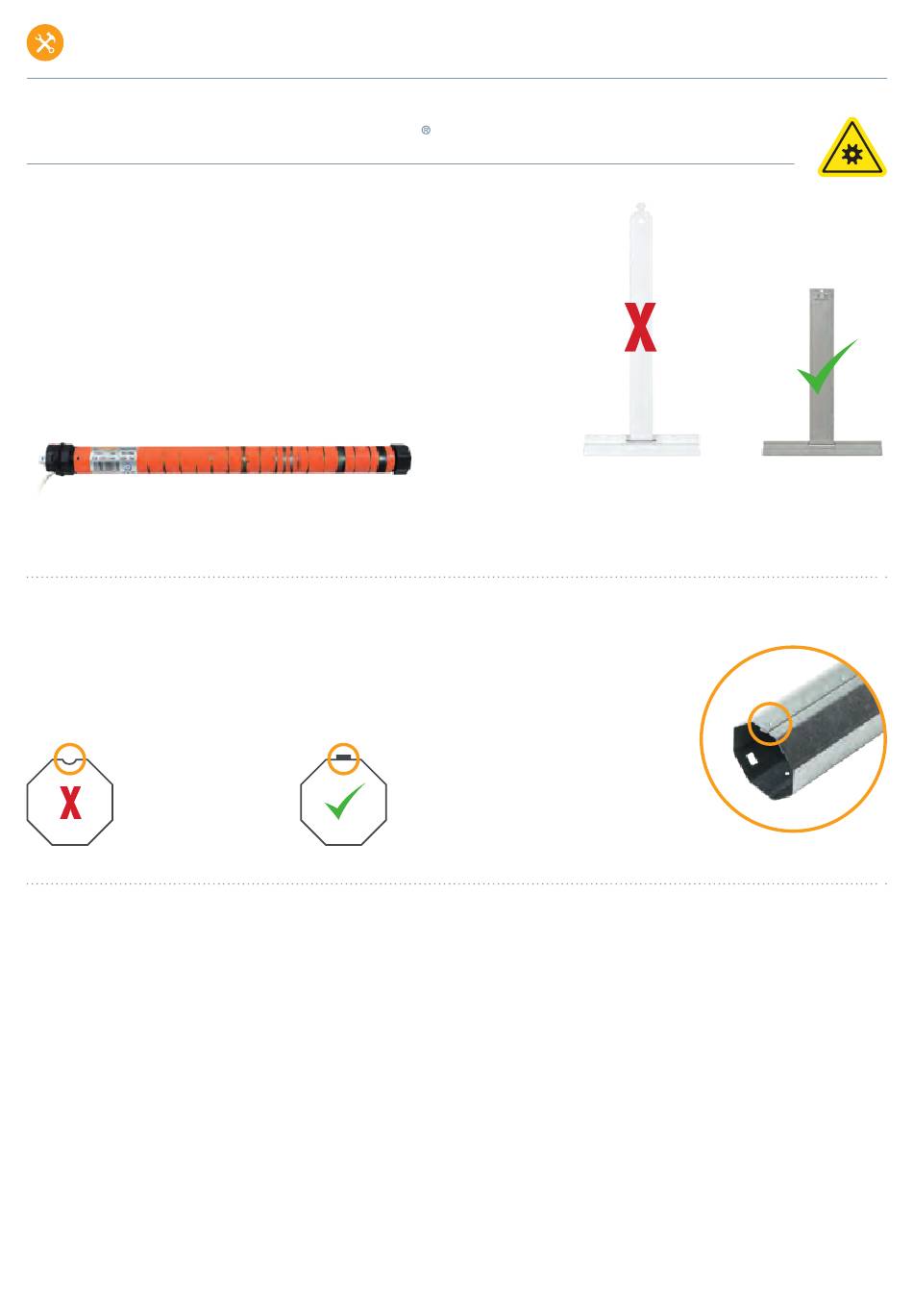

Utiliser les bons ressorts de suspension:
Veuillez utiliser impérativement des ressorts de suspension adaptés au fonctionnement du moteur
•
pour fixer le tablier du volet roulant à l'arbre du volet roulant. Ces mini-ressorts de suspension spéciaux
ne dépassent que d'environ 1 mm dans l'arbre. L'arbre peut ainsi tourner librement. En cas d'utilisation
de ressorts de suspension disponibles dans le commerce, des traces de frottement apparaissent sur le
boîtier du moteur, car l'axe d'accrochage pénètre trop loin dans l'arbre du volet roulant, ce qui entraîne
l'endommagement et la destruction du moteur. En cas de traces de frottement de quelque nature que
ce soit sur le boîtier du moteur, le droit à la garantie est annulé.
>
Mini ressorts de suspension
•
Utiliser le bon arbre de volet roulant avec feuillure extérieure:
Pour les arbres en acier avec une ouverture de clé de 40 mm (SW40), utiliser uniquement des arbres avec une
•
feuillure extérieure. Les arbres en acier avec une feuillure à l'intérieur entraînent l'endommagement et la destruction
du moteur.
Arbre octogonal SW40
avec feuillure intérieure
ne pas utiliser !
Explication:
Évitez une sollicitation excessive et le vieillissement prématuré du moteur qui en résulte en utilisant
•
les bons ressorts de suspension et le bon arbre de volet roulant avec feuillure extérieure !
N'oubliez pas que le boîtier du moteur a un diamètre de 35 mm et que l'arbre du volet roulant SW40
•
octogonal a un diamètre extérieur de 40 mm. En cas d'utilisation de ressorts de suspension ou d'arbres
de volets roulants du commerce avec une feuillure intérieure, des traces de frottement apparaissent
donc sur le boîtier du moteur, car le pivot d'accrochage ou la feuillure pénètre trop loin dans l'arbre de
volet roulant. Le moteur fonctionne en permanence contre la surcharge et en dehors de ses caractéristiques,
contrairement à l'utilisation prévue.
Arbres de volets roulants correspondants SW40
•
Accessoires optionnels Moteurs tubulaires (page 19)
>
Accessoires optionnels Moteurs tubulaires (page 19)
Arbre octogonal SW40
avec feuillure extérieure
Ressorts de
Mini ressorts de
suspension
3T-MOTORS Moteurs tubulaires | Instructions de montage
suspension
13
