MONTAGE ET INSTALLATION
6.5.3 Réglage de la pression d'alimentation sur le régulateur de pression de l'unité
centrale VN301
La pression d'alimentation à régler sur l'unité centrale est de 2,5 bars. Celle-ci est
réglée comme suit :

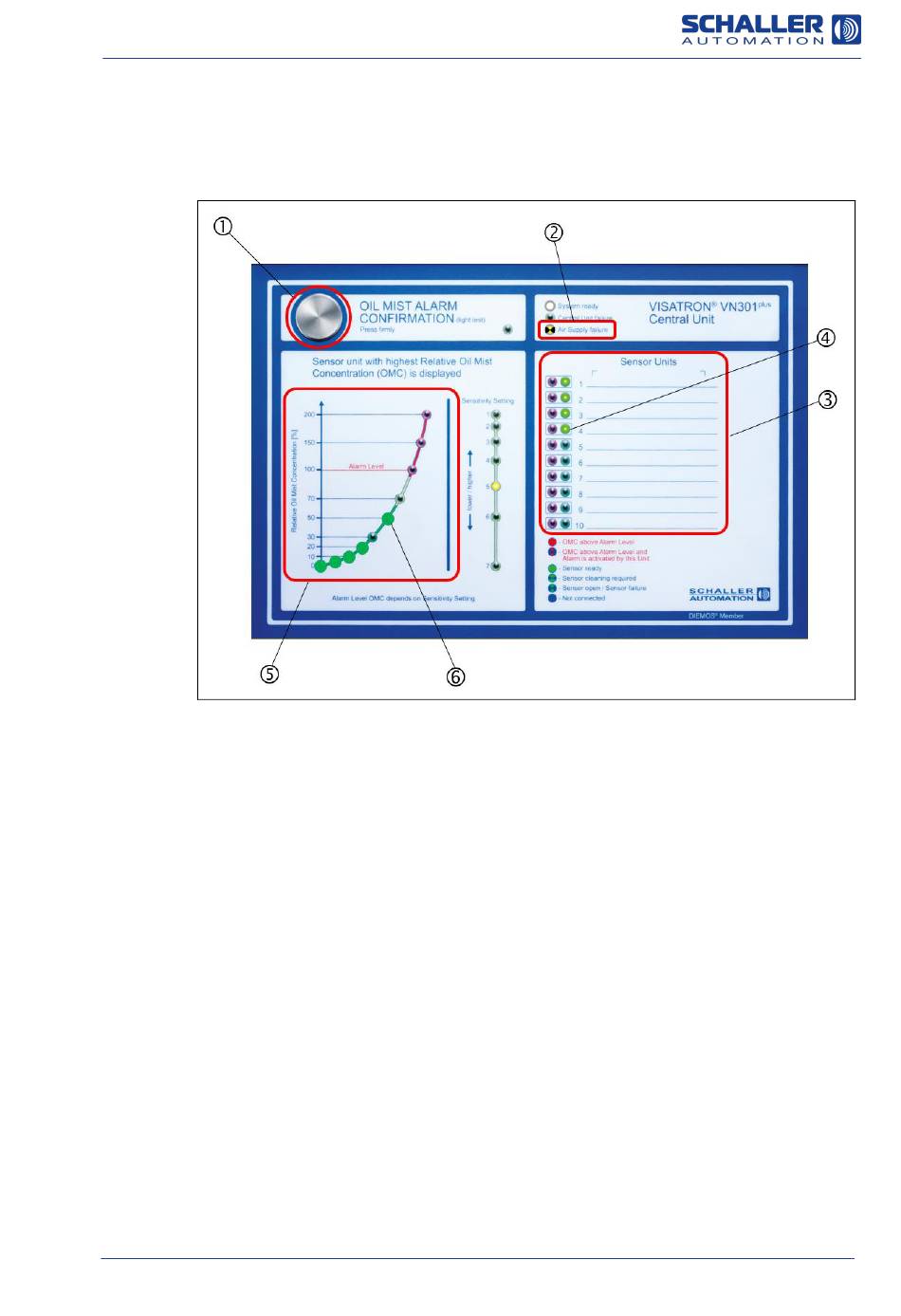

Fig. : 61 : Unité centrale VN301
1 : Bouton de confirmation de l'alarme de brouillard d'huile
2 : LED « Air supply failure » (défaut d'alimentation en air)
3 : Sensor Units (unités de détection)
Notice d'utilisation Détecteur de brouillard d'huile VISATRON® VN301plus / VN301plus Ex
référence 180532 version 2.0
plus
: réglage de la pression d'alimentation
plus
1. Appuyer deux fois sur le bouton de confirmation de l'alarme de brouillard
d'huile. [
]
Activation du mode CBH du détecteur et du test de sensibilité
2. Appuyer à nouveau sur le bouton de confirmation de l'alarme de brouillard
d'huile [
] jusqu'à ce que le dernier détecteur installé [
dans le champ Sensor Units [
Remarque : La pression d'alimentation s'affiche entre le dernier et le
premier détecteur installé.
3. Appuyer une nouvelle fois sur le bouton de confirmation de l'alarme de
brouillard d'huile. [
Le mode d'affichage « Pression d'alimentation » est indiqué par le
clignotement du voyant LED « Air Supply failure » [
d'alimentation en air).
Le niveau actuel de la pression d'alimentation s'affiche alors dans le
graphique CBH sur le côté gauche. [
4 : Dernier détecteur installé
5 : Concentration de brouillard d'huile (CBH)
6 : LED 50% CBH
]. Dans cet exemple, le détecteur 4.
]
]
] soit affiché
] (défaut
74
