Mauvais usage prévisible
AVIS
Les applications et méthodes qui ne sont pas mentionnées ou décrites dans cette
notice ne sont pas autorisées !
Il est interdit de monter le VISATRON
d'aspiration de l'unité de détection.
Il est interdit à toute personne non autorisée de procéder au montage et à la
maintenance du VISATRON
Il est interdit d'utiliser le VISATRON
dans les zones à risque d'explosion.
Il est interdit de monter les composants autrement que comme indiqué dans cette notice
d'utilisation et sur le plan du kit de montage applicable et validé par le fabricant du
moteur et le fabricant du détecteur de brouillard d'huile.
Description de la commande et des éléments d'affichage
4.5
4.5.1 Éléments de commande et d'affichage de l'unité centrale VN301

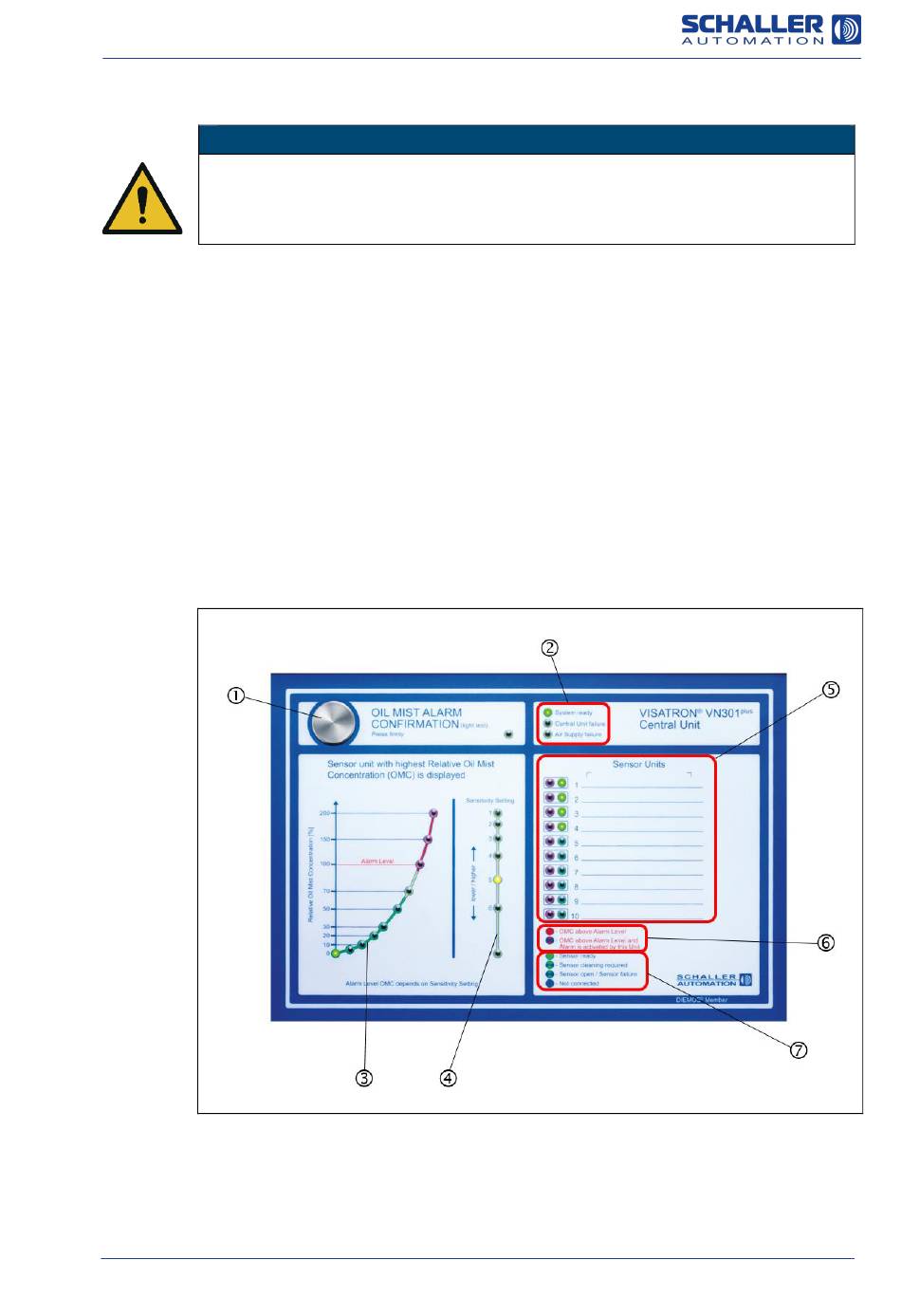

Fig. : 18 : Éléments de commande et d'affichage de l'unité centrale VN301
1 : Bouton d'acquittement
2 : État du système de l'unité centrale
3 : Affichage de la concentration de brouillard d'huile
4 : Affichage de la sensibilité au brouillard d'huile
Notice d'utilisation Détecteur de brouillard d'huile VISATRON® VN301plus / VN301plus Ex
référence 180532 version 2.0
®
plus
VN301
/ VN301
®
plus
plus
VN301
/ VN301
®
plus
VN301
sans homologation ATEX ou IECEx
5 : État des unités de détection (n° 1 à 10)
6 : Modes d'affichage de l'état d'alarme (légende)
7 : Modes d'affichage de l'unité de détection
(légende)
plus
Ex sans utiliser le coude
Ex.
plus
plus
