MONTAGE ET INSTALLATION
6.4.6 Raccordement d'une mise à la terre du boîtier à l'unité centrale VN301
(en option)
Chap. 2.4 Consignes de sécurité fondamentales
DANGER
Dangers électriques
Avant de raccorder la mise à la terre du boîtier au capot de protection de
l'unité centrale VISATRON
hors tension.
Le raccordement à la terre optionnel entre le système de détection de brouillard d'huile
et le moteur est établi à l'aide d'une connexion à la terre dotée d'un raccord vissé
durable et non corrosif ; le raccordement est réalisé conformément à l'illustration ci-
dessous :

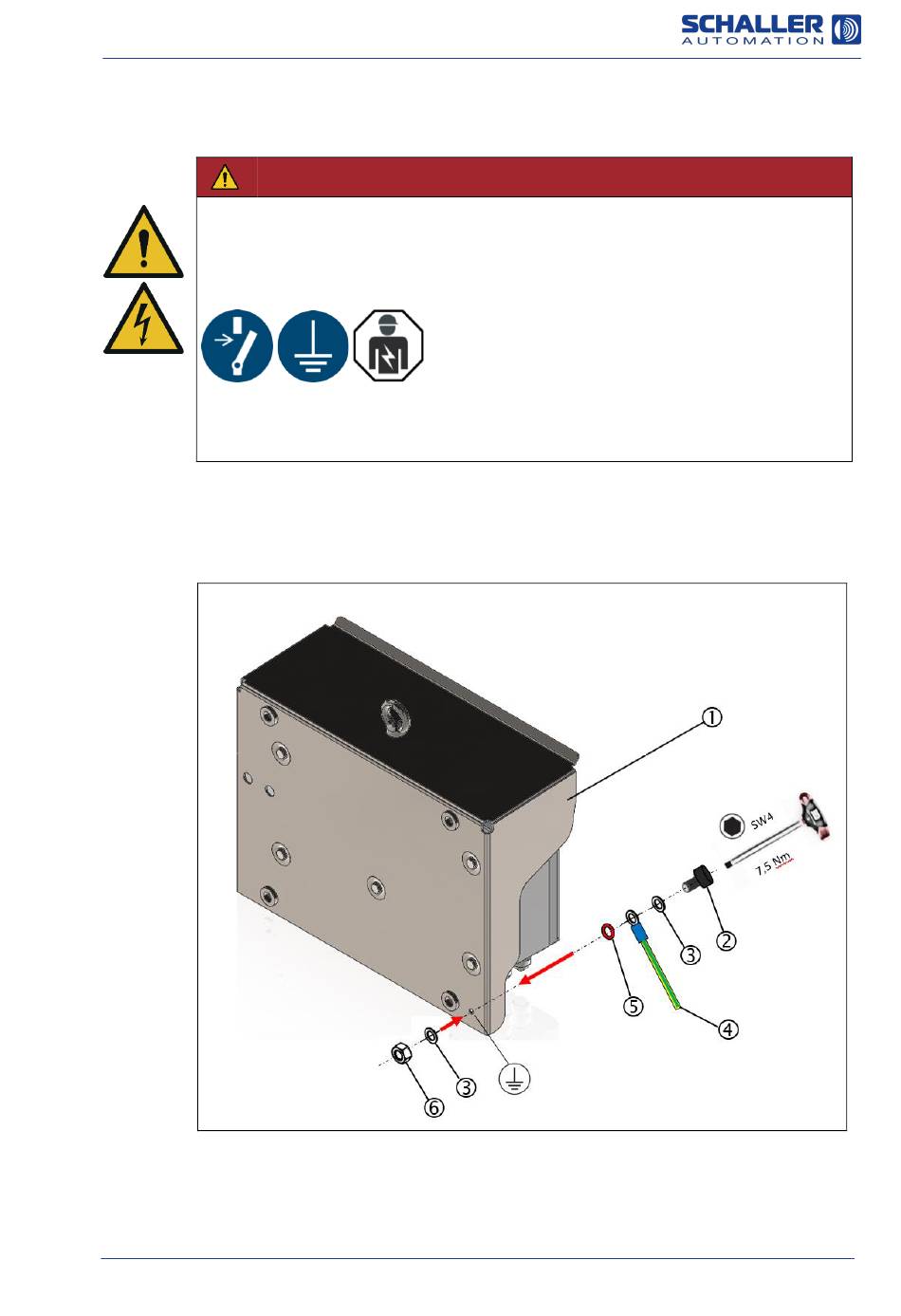

Fig. : 59 : Raccordement de la terre à l'unité centrale VN301
1 : Unité centrale complète VN301
2 : Vis M6 DIN912 galv.
3 : 2 rondelles de sécurité
Notice d'utilisation Détecteur de brouillard d'huile VISATRON® VN301plus / VN301plus Ex
référence 180532 version 2.0
®
plus
VN301
, celle-ci doit être préalablement mise
#
plus
plus
4 : Câble de mise à la terre avec cosse annulaire DN6
(spécifique au client)
5 : Rondelle de contact M6 à denture
6 : Écrou hexagonal M6 galv.
plus
70
